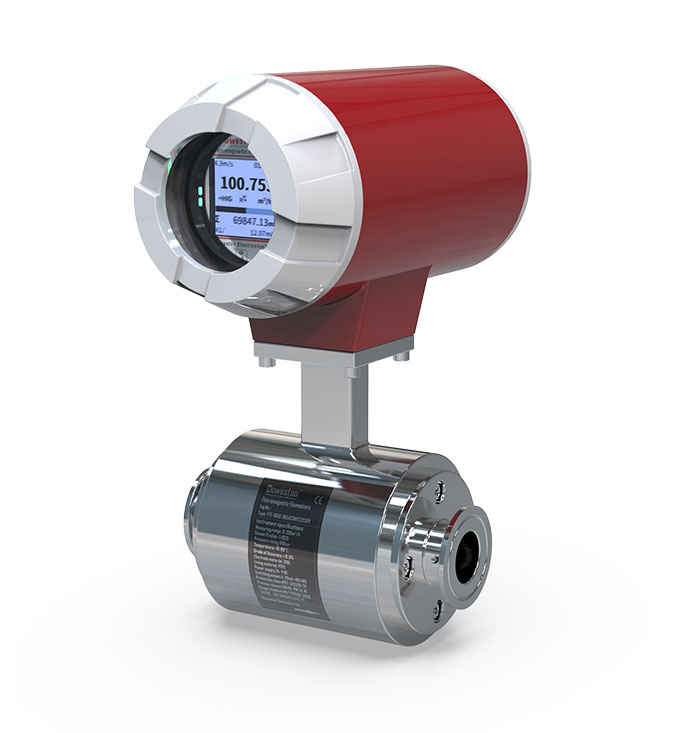

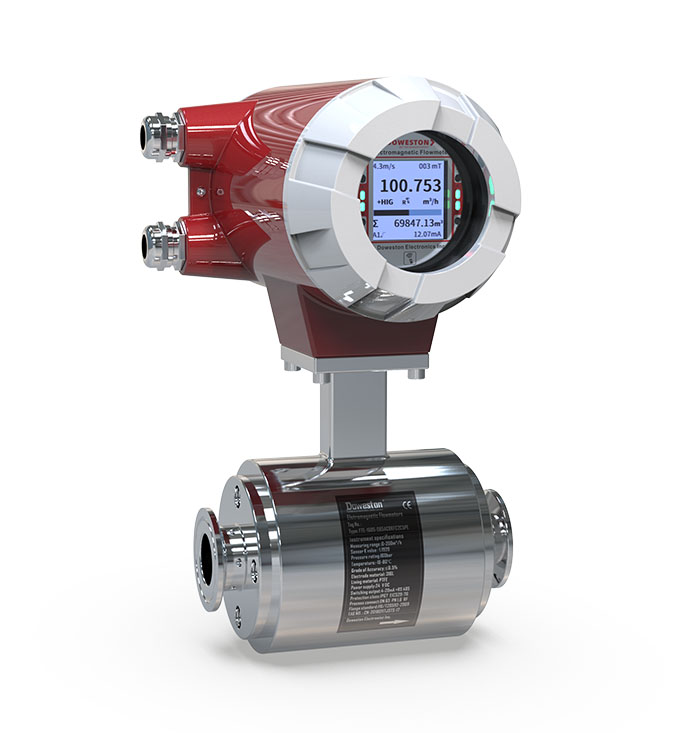

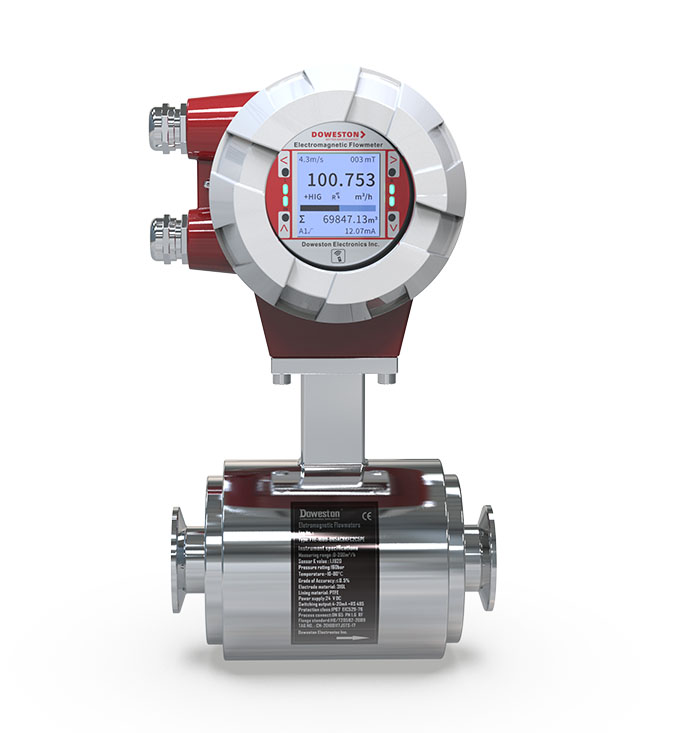

Гигиенический электромагнитный расходомер серии FTE-1600Q - фото продукта 1 DOWESTON

Гигиенический электромагнитный расходомер серии FTE-1600Q

Name: Гигиенический электромагнитный расходомер серии FTE-1600Q
Brand: DOWESTON

ГИГИЕНИЧЕСКИЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР FTE-1600Q СЕРИИ

FTE-1600Q серия Гигиенический электромагнитный расходомер

Электромагнитный расходомер для пищевой и фармацевтической промышленности

FTE-1600Q серия (гигиеническое исполнение) — это электромагнитный расходомер, предназначенный для применения в пищевой, фармацевтической и биотехнологической промышленности.

Прибор имеет гигиеническое исполнение с Tri-Clamp присоединением, полированной внутренней поверхностью и материалами, соответствующими требованиям FDA и GMP. Все материалы, контактирующие с средой, безопасны для пищевых продуктов и лекарств. Прибор легко разбирается для санитарной обработки и стерилизации (CIP/SIP).

Подробнее

Особенности

Особенности продукта

Гигиеническое исполнение: Для пищевой и фармацевтической промышленности
Tri-Clamp присоединение: Быстрый монтаж и демонтаж
Материалы FDA: Безопасные для контакта с пищевыми продуктами
CIP/SIP совместимость: Очистка и стерилизация без разборки
Высокая точность: ±0.5% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Полированная поверхность: Ra ≤ 0.8 мкм

Области применения

Пищевая промышленность: Молоко, соки, пиво, вина
Фармацевтика: Лекарственные препараты, растворы
Биотехнологии: Ферментация, культуральные среды
Косметическая промышленность: Кремы, лосьоны, шампуни
Водоподготовка: Чистая вода для пищевых производств

Принцип работы

Электромагнитный расходомер использует закон электромагнитной индукции Фарадея. Проводящая жидкость протекает через магнитное поле, создаваемое катушками возбуждения. При этом в жидкости индуцируется ЭДС, пропорциональная скорости потока. Два электрода измеряют эту ЭДС, которая преобразуется в значение объёмного расхода. Гигиеническое исполнение обеспечивает соответствие требованиям пищевой и фармацевтической промышленности: Tri-Clamp присоединение, полированная внутренняя поверхность, материалы, одобренные FDA и EHEDG.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход проводящих жидкостей
Диаметр условного прохода	DN10...DN150
Точность измерения	±0.5% ИР; ±0.2% ИР (по заказу)
Повторяемость	±0.1%
Диапазон скоростей	0.1...10 м/с
Отношение диапазонов	1:100
Минимальная электропроводность	5 мкСм/см
Температура среды	-10...+150°C; CIP/SIP до +180°C
Температура окружающей среды	-10...+60°C
Номинальное давление	1.6 МПа (Tri-Clamp)
Присоединение	Tri-Clamp (по стандарту DIN 11850 / ISO 2852)
Шероховатость внутренней поверхности	Ra ≤ 0.8 мкм (электрополировка)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 10 Вт
Материал измерительной трубы	Нержавеющая сталь 316L (1.4404)
Материал электродов	Нержавеющая сталь 316L; Hastelloy C; тантал; платина
Уплотнения	EPDM (FDA); силикон (FDA); PTFE
Степень защиты	IP65 / IP67
Соответствие стандартам	FDA, EHEDG, 3-A, ГОСТ Р, CE, EAC
