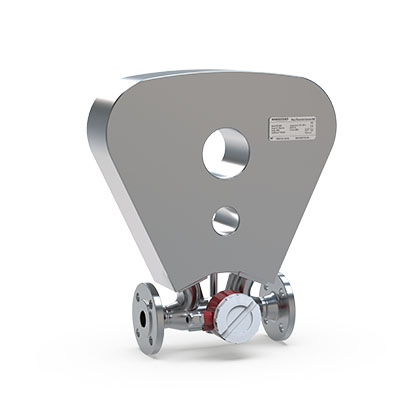

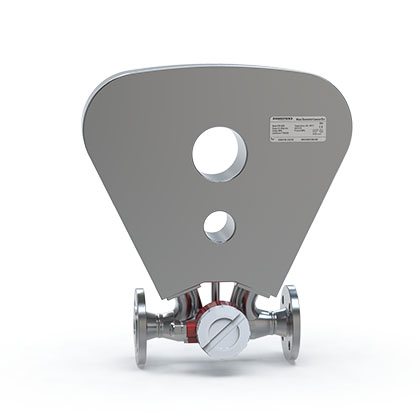

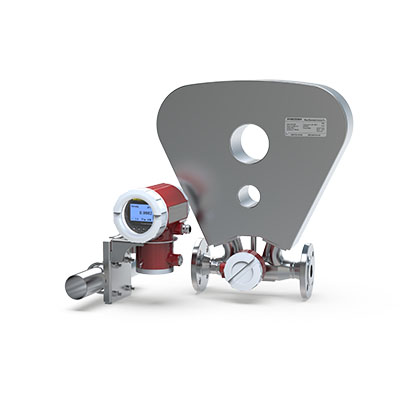

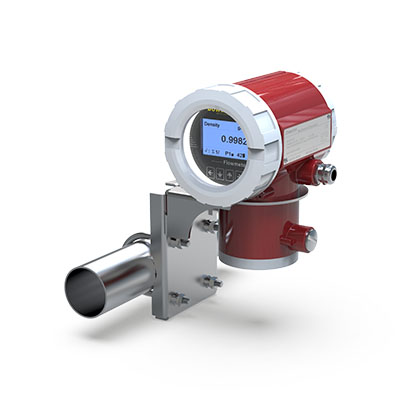

Кориолисовый массовый расходомер серии FTM-1660D (коррозионностойкое исполнение)

Name: Кориолисовый массовый расходомер серии FTM-1660D (коррозионностойкое исполнение)
Brand: DOWESTON

КОРРОЗИОННОСТОЙКИЙ КОРИОЛИСОВЫЙ МАССОВЫЙ РАСХОДОМЕР FTM-1660D

коррозионностойкое исполнение FTM-1660D Кориолисовый массовый расходомер

Расходомер из высококоррозионностойких материалов для агрессивных сред

FTM-1660D — это кориолисовый массовый расходомер коррозионностойкого исполнения, предназначенный для измерения расхода агрессивных химических сред.

Измерительная труба выполнена из высококоррозионностойкого сплава Hastelloy C-276 или тантала, что обеспечивает устойчивость к большинству агрессивных химических веществ, включая кислоты, щёлочи и растворители. Прибор идеально подходит для применения в химической, фармацевтической и целлюлозно-бумажной промышленности.

Подробнее

Особенности

Особенности продукта

Высокая коррозионная стойкость: Hastelloy C-276 или тантал
Для агрессивных сред: Кислоты, щёлочи, растворители
Прямое измерение массового расхода: Без компенсации
Измерение плотности: Дополнительная функция
Высокая точность: ±0.1% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Долговечность: Специальные материалы для длительной эксплуатации

Области применения

Химическая промышленность: Агрессивные химические среды
Фармацевтика: Производство лекарств с агрессивными компонентами
Целлюлозно-бумажная промышленность: Коррозионные среды
Гальваническое производство: Кислотные и щелочные растворы
Очистные сооружения: Измерение агрессивных стоков

Принцип работы

Кориолисовый массовый расходомер использует принцип кориолисовой силы. Измерительная труба совершает колебания в собственной частоте. Когда жидкость протекает через колеблющуюся трубу, на неё действует кориолисова сила, которая вызывает фазовый сдвиг колебаний входной и выходной частей трубы. Этот фазовый сдвиг пропорционален массовому расходу жидкости. В коррозионностойком исполнении измерительная труба и все контактирующие со средой детали выполнены из высококоррозионностойких материалов (Hastelloy C-276 или тантал), что обеспечивает длительную эксплуатацию в агрессивных средах.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые параметры	Массовый расход жидкостей; плотность; температура
Диаметр условного прохода	DN1...DN150
Точность измерения расхода	±0.1% ИР; ±0.2% ИР (малые расходы)
Точность измерения плотности	±0.001 г/см³
Диапазон расхода	0...100 кг/ч ... 0...600 т/ч (в зависимости от DN)
Отношение диапазонов	100:1
Температура среды	-40...+180°C
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 40 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК; отображение расхода, плотности и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 20 Вт
Присоединение	Фланцевое; резьбовое
Материал измерительной трубы	Hastelloy C-276; тантал (по заказу)
Материал корпуса	Нержавеющая сталь; покрытие PTFE
Уплотнения	PTFE; витон; этиленпропилен
Степень защиты	IP66 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R117, MID, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
