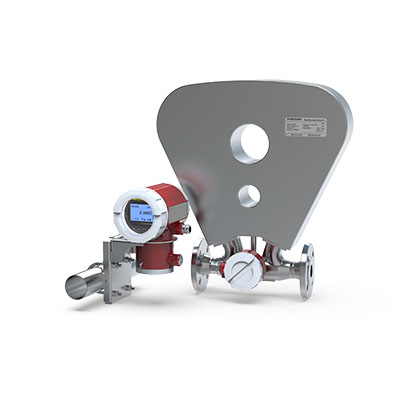

Кориолисовый массовый расходомер серии FTM-1620LPG (для заправки) - фото продукта 1 DOWESTON

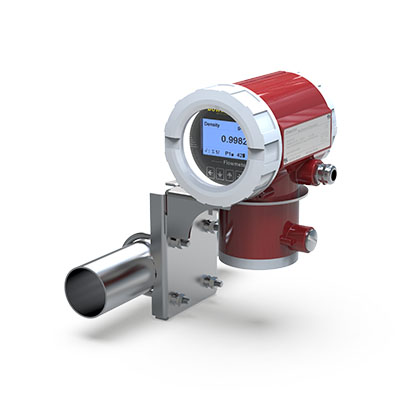

Кориолисовый массовый расходомер серии FTM-1620LPG (для заправки) - фото продукта 2 DOWESTON

Кориолисовый массовый расходомер серии FTM-1620LPG (для заправки)

Name: Кориолисовый массовый расходомер серии FTM-1620LPG (для заправки)
Brand: DOWESTON

КОРИОЛИСОВЫЙ МАССОВЫЙ РАСХОДОМЕР ДЛЯ ЗАПРАВКИ СУГ FTM-1620LPG

Заправка FTM-1620LPG Кориолисовый массовый расходомер

Специализированный расходомер для заправки сжиженным углеводородным газом

FTM-1620LPG — это кориолисовый массовый расходомер, специально разработанный для точной заправки баллонов сжиженным углеводородным газом (СУГ, LPG) на газозаправочных станциях.

Прибор обеспечивает высокую точность дозирования (±0.2% от объёма заправки) и соответствует требованиям законодательства по коммерческому учёту. Встроенные функции управления заправочным пистолетом и защиты от перелива позволяют интегрировать расходомер в автоматические заправочные колонки.

Подробнее

Особенности

Особенности продукта

Специализация для СУГ: Пропан, бутан, их смеси
Высокая точность: ±0.2% от объёма заправки
Встроенные функции управления: Заправочный пистолет
Защита от перелива: Автоматическое отключение
Соответствие MID: Для коммерческого учёта
Измерение плотности: Контроль состава смеси
Компактная конструкция: Для установки в заправочные колонки

Области применения

Газозаправочные станции: Заправка автомобильных баллонов
Газобаллонные пункты: Заправка бытовых баллонов
Нефтебазы: Отпуск СУГ автоцистернам
Энергетика: Контроль расхода СУГ
Сельское хозяйство: Заправка газгольдеров

Принцип работы

Кориолисовый массовый расходомер использует принцип кориолисовой силы. Измерительная труба совершает колебания в собственной частоте. Когда жидкость (сжиженный газ) протекает через колеблющуюся трубу, на неё действует кориолисова сила, которая вызывает фазовый сдвиг колебаний. Этот фазовый сдвиг пропорционален массовому расходу. Специализированное исполнение для СУГ включает встроенные функции управления заправочным пистолетом, защиты от перелива и учётные функции для коммерческого применения.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые параметры	Массовый расход СУГ; плотность; температура
Применяемые среды	Пропан, бутан, их смеси (СУГ/LPG)
Диаметр условного прохода	DN15...DN50
Точность измерения расхода	±0.2% ИР
Точность заправки	±0.2% от объёма заправки
Точность измерения плотности	±0.001 г/см³
Диапазон расхода	0...100 кг/ч ... 0...10 т/ч (в зависимости от DN)
Отношение диапазонов	100:1
Температура среды	-40...+80°C
Температура окружающей среды	-40...+60°C
Номинальное давление	4.0 МПа
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле управления пистолетом; 30 В DC / 2 А
Дисплей	ЖК; отображение расхода, суммы и прогресса заправки
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Присоединение	Резьбовое; фланцевое
Материал измерительной трубы	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; алюминий
Уплотнения	FKM; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex db eb IIC T4 (для СУГ)
Метрологическое утверждение	Утверждён тип средства измерений РФ
Соответствие стандартам	ГОСТ Р, OIML R117, MID, CE, EAC
