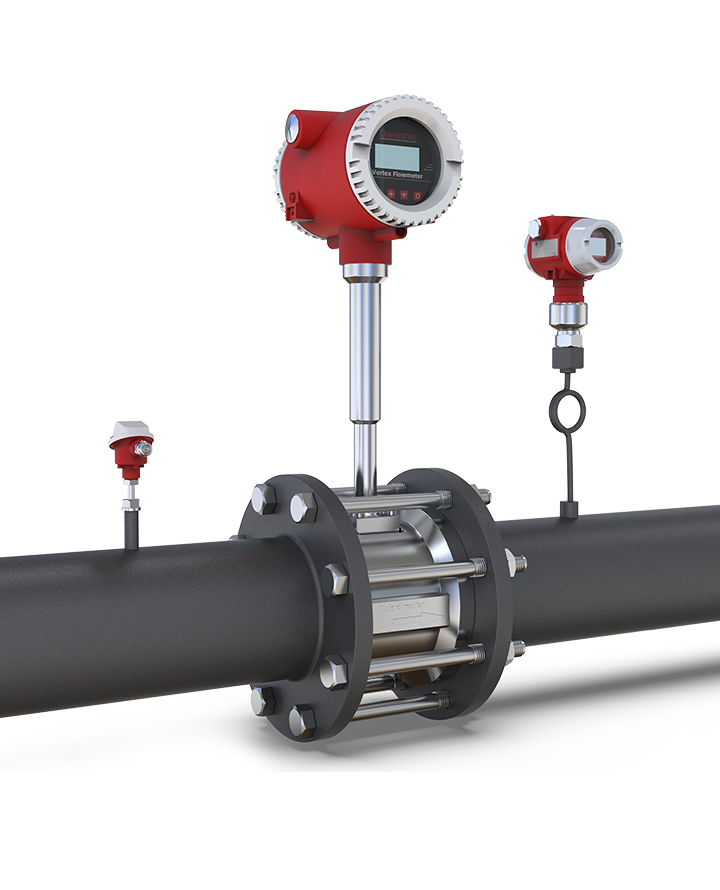

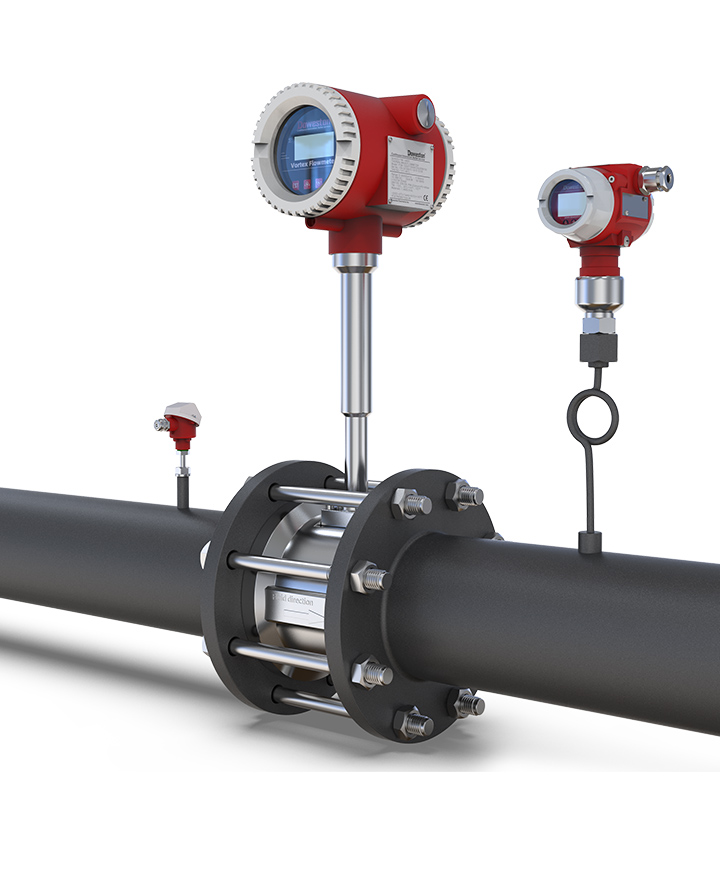

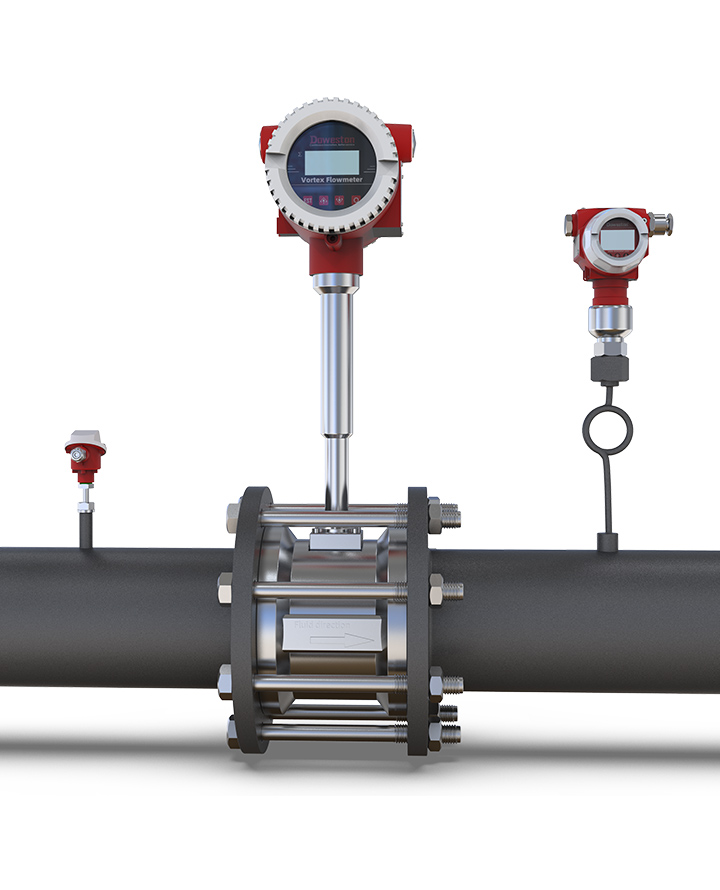

Вихревой расходомер с двумя измерительными системами серии FTV-1600Q - фото продукта 1 DOWESTON

Вихревой расходомер с двумя измерительными системами серии FTV-1600Q

Name: Вихревой расходомер с двумя измерительными системами серии FTV-1600Q
Brand: DOWESTON

ВИХРЕВОЙ РАСХОДОМЕР С ДВУМЯ ИЗМЕРИТЕЛЬНЫМИ СИСТЕМАМИ FTV-1600Q СЕРИИ

FTV-1600Q серия Вихревой расходомер с двумя измерительными системами

Дублированная измерительная система для критически важных применений

FTV-1600Q серия (двойная измерительная система) — это вихревой расходомер с двумя полностью независимыми измерительными системами в одном корпусе, предназначенный для критически важных применений, где требуется максимальная надёжность.

Две независимые измерительные системы обеспечивают резервирование данных и возможность самодиагностики. Расхождение показаний двух систем сигнализирует о возможной неисправности прибора или процессе. Прибор идеально подходит для использования на критически важных объектах нефтегазовой отрасли, энергетике и химической промышленности.

Подробнее

Особенности

Особенности продукта

Двойная измерительная система: Полностью независимые каналы
Резервирование данных: Максимальная надёжность
Самодиагностика: Контроль расхождения показаний
Два независимых выхода: Отдельные сигналы для каждой системы
Высокая точность: ±1% от измеряемого значения
Выход 4-20mA/HART: Интеграция в системы управления
Компактная конструкция: Две системы в одном корпусе

Области применения

Нефтегазовая отрасль: Критически важные технологические процессы
Энергетика: Атомные электростанции, тепловые электростанции
Химическая промышленность: Опасные производства
Нефтехимия: Контроль критических параметров
Теплоснабжение: Коммерческий учёт пара

Принцип работы

Вихревой расходомер использует принцип образования вихрей Кармана за телом обтекания, установленным в трубопроводе. Частота образования вихрей пропорциональна скорости потока. В данной модели установлены две полностью независимые измерительные системы (два тела обтекания и два датчика), которые одновременно измеряют расход. Сравнение показаний двух систем позволяет обнаружить возможную неисправность прибора или отклонение процесса. Две независимые выходные цепи обеспечивают резервирование сигналов.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Объёмный расход жидкостей, газов и пара
Количество измерительных систем	2 независимые
Диаметр условного прохода	DN15...DN300
Точность измерения	±1% ИР (жидкости); ±1.5% ИР (газы/пар)
Повторяемость	±0.2%
Диапазон скоростей	Жидкости: 0.5...10 м/с; Газы/пар: 5...80 м/с
Отношение диапазонов	1:20
Температура среды	-40...+240°C; +350°C (по заказу)
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа; 16 МПа (по заказу)
Выходной сигнал	2 × 4-20mA HART; 2 × импульсный; RS485 Modbus
Релейные выходы	4 реле; 30 В DC / 0.1 А
Дисплей	ЖК; отображение расхода обеих систем
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 20 Вт
Присоединение	Фланцевое; резьбовое
Материал измерительного тела	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; углеродистая сталь с покрытием
Степень защиты	IP66 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, OIML R137, MID, CE, EAC
