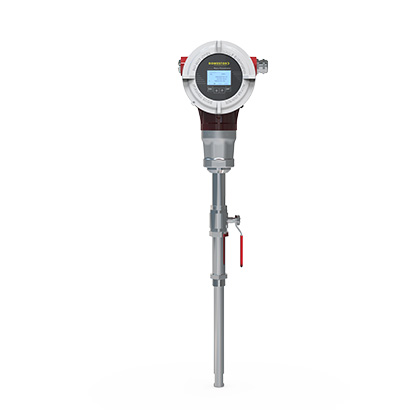

Вставной термомассовый расходомер серии FTW-1600T - фото продукта 1 DOWESTON

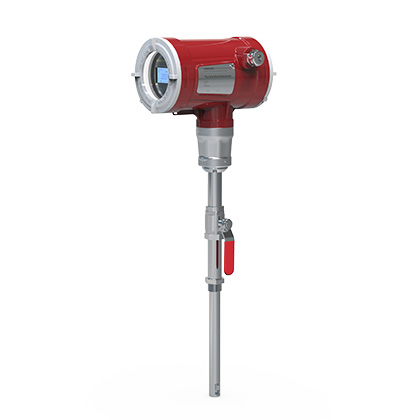

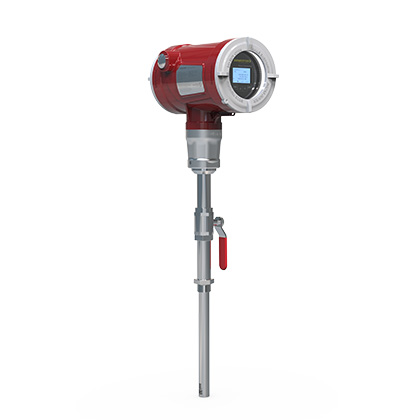

Вставной термомассовый расходомер серии FTW-1600T

Name: Вставной термомассовый расходомер серии FTW-1600T
Brand: DOWESTON

ВСТАВНОЙ ТЕРМОМАССОВЫЙ РАСХОДОМЕР FTW-1600T СЕРИИ

FTW-1600T серия Вставной термомассовый расходомер

Врезной термоанемометрический расходомер для больших диаметров трубопроводов

FTW-1600T серия — это вставной (врезной) термоанемометрический массовый расходомер газа, предназначенный для измерения расхода в трубопроводах большого диаметра.

Прибор устанавливается через специальный патрубок-врезку на существующий трубопровод без необходимости его разбора. Такая конструкция значительно снижает стоимость монтажа, особенно на больших диаметрах. Прибор использует принцип теплового расширения и обеспечивает прямое измерение массового расхода газа.

Подробнее

Особенности

Особенности продукта

Вставная конструкция: Для трубопроводов большого диаметра
Простой монтаж: Без разбора трубопровода
Снижение стоимости: Особенно выгодно на больших диаметрах
Прямое измерение массового расхода: Без компенсации
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение расхода и температуры
Возможность извлечения под давлением: Горячая замена

Области применения

Энергетика: Измерение расхода воздуха, дымовых газов
Нефтегазовая отрасль: Измерение попутного газа
Химическая промышленность: Технологические газы
Металлургия: Контроль расхода газов
Экологический мониторинг: Измерение выбросов

Принцип работы

Термоанемометрический расходомер использует принцип теплового расширения. Два датчика температуры (один нагреваемый, один опорный) установлены в потоке газа. Нагреваемый датчик поддерживает постоянную температуру выше температуры среды. Мощность, необходимая для поддержания этой разницы температур, пропорциональна массовому расходу газа. Вставная конструкция позволяет измерять расход в трубопроводах большого диаметра с минимальными затратами на монтаж.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Массовый расход газов
Диапазон DN	DN50...DN2000
Точность измерения	±1.5% ИР; ±1% ИР (по заказу)
Повторяемость	±0.25%
Диапазон скоростей	0.1...100 нм/с
Отношение диапазонов	100:1
Типы газов	Воздух, азот, аргон, кислород, природный газ и др.
Температура среды	-40...+200°C; +400°C (по заказу)
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	ЖК; отображение расхода и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 15 Вт
Длина погружной части	200...1500 мм (в зависимости от DN)
Материал измерительного датчика	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
