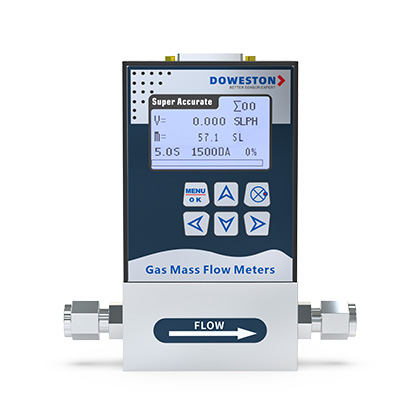

Миниатюрный массовый расходомер газа серии FTV-1600Q - фото продукта 1 DOWESTON

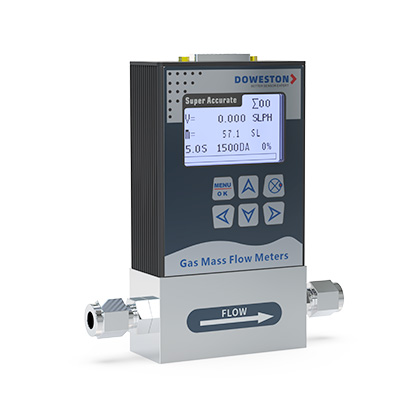

Миниатюрный массовый расходомер газа серии FTV-1600Q - фото продукта 2 DOWESTON

Миниатюрный массовый расходомер газа серии FTV-1600Q

Name: Миниатюрный массовый расходомер газа серии FTV-1600Q
Brand: DOWESTON

МИКРОМАЛЕНЬКИЙ·МАССОВЫЙ РАСХОДОМЕР ГАЗА (ВЗРЫВОЗАЩИЩЁННЫЙ)

Миниатюрный массовый расходомер газа взрывозащищённое исполнение FTV-1600Q

Взрывозащищённый тепловой массовый расходомер газа

FTV-1600Q взрывозащищённый — это миниатюрный тепловой массовый расходомер газа во взрывозащищённом исполнении, предназначенный для точного измерения малых и средних массовых расходов горючих газов во взрывоопасных зонах.

Взрывозащищённое исполнение обеспечивает безопасную эксплуатацию приборов во взрывоопасных зонах классов 1 и 2. Сертификация Ex d IIC T6 и Ex ia IIC T4 позволяет использовать расходомер на нефтегазовых объектах, химических производствах и других опасных производствах.

Подробнее

Особенности

Особенности продукта

Взрывозащищённое исполнение: Для взрывоопасных зон
Прямое измерение массы: Без коррекции по температуре и давлению
Тепловой принцип: Надёжная технология для газов
Сертификация Ex: Ex d IIC T6; Ex ia IIC T4
Различные газы: Природный газ, водород, пропан-бутан
Различные выходы: 4-20mA, импульсный, RS485 Modbus
Высокая защита: IP66 / IP67 для наружной установки

Области применения

Нефтегазовая отрасль: Измерение расхода природного газа
Химическая промышленность: Измерение расхода горючих газов
Нефтепереработка: Контроль расхода технологических газов
Газораспределение: Учёт расхода природного газа
Опасные производства: Измерение расхода во взрывоопасных зонах

Принцип работы

Тепловой массовый расходомер использует принцип температурной зависимости теплоотдачи от скорости потока. Нагреваемый сенсор измеряет разницу температур, которая пропорциональна массовому расходу газа. Этот метод позволяет непосредственно измерять массовый расход без необходимости коррекции по температуре и давлению.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Горючие и негорючие газы (природный газ, водород, воздух)
Диапазон расходов	0...2000 нл/мин; 0...200 нм³/ч
Точность измерения	±1.5% от измеренного значения; ±1% (опция)
Повторяемость	±0.3% от измеренного значения
Температура среды	-40...+120°C
Рабочее давление	До 40 бар; До 100 бар (высокодавление)
Время отклика t₉₀	1...3 с
Диаметр условного прохода	DN6...DN50
Выходной сигнал	4-20mA HART; RS485 Modbus
Питание	18...36 В DC
Дисплей	ЖК, с подсветкой (опция)
Материал корпуса	Нержавеющая сталь 316L
Присоединение к процессу	Резьбовое; фланцевое
Степень защиты	IP66 / IP67
Взрывозащита	Ex d IIC T6 Gb; Ex ia IIC T4 Ga
Электрическое подключение	M20×1.5; 1/2 NPT
Потребляемая мощность	< 2.5 Вт
Соответствие стандартам	CE, EAC, ГОСТ Р, ТР ТС
