Датчик температуры на термопаре бронированного исполнения серии FTV-1600Q

Name: Датчик температуры на термопаре бронированного исполнения серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ДАТЧИК ТЕМПЕРАТУРЫ НА ТЕРМОПАРЕ БРОНИРОВАННОГО ИСПОЛНЕНИЯ

FTV-1600Q Серия Датчик температуры на термопаре бронированного исполнения

Гибкий бронированный термопарный датчик для труднодоступных мест

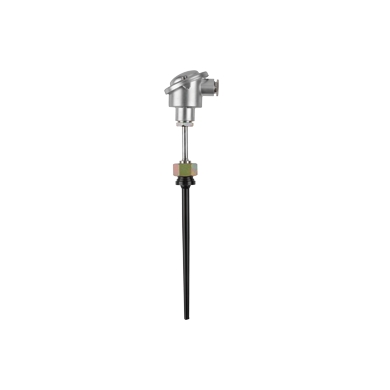

FTV-1600Q — это бронированный термопарный датчик температуры, предназначенный для измерения температуры в труднодоступных местах и при высоких температурах.

Бронированный термопарный датчик состоит из гибкого металлического рукава, внутри которого расположены провода термопары. Гибкая конструкция позволяет изгибать датчик и устанавливать его в сложных технологических установках. Датчик может быть оснащен встроенным преобразователем сигнала 4-20 мА с HART-протоколом.

Подробнее

Особенности

Особенности продукта

Бронированный рукав: Гибкий и прочный
Высокая температура: До +1200°C (тип K)
Малый диаметр: Ø1.5 мм; Ø3 мм; Ø6 мм
Гибкая конструкция: Для труднодоступных мест
Встроенный преобразователь: 4-20 мА + HART
Различные длины: До 5000 мм
Взрывозащищённое исполнение: Для опасных зон

Области применения

Нефтегазовая отрасль: Скважинные измерения
Энергетика: Котлы, теплообменники
Авиакосмическая отрасль: Испытания двигателей
Металлургия: Высокотемпературные печи
Машиностроение: Контроль температуры подшипников

Принцип работы

Бронированный термопарный датчик FTV-1600Q состоит из гибкого металлического рукава, внутри которого расположены провода термопары из двух разных металлов. При нагревании горячего спая возникает термоЭДС, величина которой пропорциональна разности температур между горячим и холодным спаями. Встроенный преобразователь (опция) принимает сигнал термопары, компенсирует температуру холодного спая, линеаризует и преобразует в стандартный токовый выход 4-20 мА. Гибкий броневой рукав позволяет изгибать датчик и устанавливать его в труднодоступных местах.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Armored Thermocouple (бронированный термопарный датчик)
Тип термопары	K (NiCr-NiAl); J (Fe-CuNi); N (NiCrSi-NiSi)
Диапазон измерений (тип K)	-200...+1200°C
Класс допуска	Класс 1; Класс 2 (по IEC 60584-2)
Диаметр броневого рукава	Ø1.5 мм; Ø3 мм; Ø6 мм; Ø8 мм
Длина монтажной части	100 мм...5000 мм; по заказу
Материал броневого рукава	Нержавеющая сталь 304/316L; Inconel 600
Выходной сигнал (с преобразователем)	4-20 мА (двухпроводной); HART протокол
Точность (с преобразователем)	±0.5°C (тип K)
Питание (с преобразователем)	10...36 В DC (двухпроводная схема)
Минимальный радиус изгиба	5× диаметр рукава
Способ монтажа	Резьбовой; пружинный; подшипниковый; погружной
Тепловая инерция	5...20 сек (в зависимости от диаметра)
Температура окружающей среды	-40...+85°C (головка с преобразователем)
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP65 / IP67
Материал головки	Алюминиевый сплав; нержавеющая сталь
Соответствие стандартам	ГОСТ Р 8.585, ГОСТ 6616, IEC 60584, CE, ATEX, EAC
