Зонд температуры термопары серии FTV-1600Q

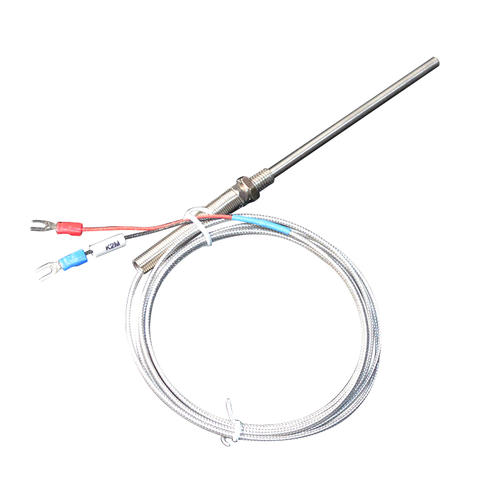

Name: Зонд температуры термопары серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ЗОНД ТЕМПЕРАТУРЫ ТЕРМОПАРЫ

FTV-1600Q Серия Зонд температуры термопары

Высокотемпературный термопарный зонд для тяжёлых условий эксплуатации

FTV-1600Q — это термопарный температурный зонд, предназначенный для измерения высоких температур в тяжёлых условиях эксплуатации.

Термопарный зонд состоит из защитной гильзы, внутри которой расположена термопара (провода из двух разных металлов). При нагревании на концах проводов возникает термоЭДС, пропорциональная разности температур. Зонд может быть оснащен встроенным преобразователем, который преобразует термоЭДС в стандартный токовый сигнал 4-20 мА.

Подробнее

Особенности

Особенности продукта

Высокая температура: До +1200°C (термопара K)
Прочная конструкция: Для тяжёлых условий
Различные типы термопар: K, J, N, S, R, B
Встроенный преобразователь: 4-20 мА + HART
Различные монтажные длины: От 50 мм до 2000 мм
Различные соединения: Резьбовое, фланцевое
Взрывозащищённое исполнение: Для опасных зон

Области применения

Металлургия: Печи, плавильные установки
Нефтегазовая отрасль: Высокотемпературные процессы
Энергетика: Котлы, трубы
Цементная промышленность: Печные установки
Научные исследования: Высокотемпературные испытания

Принцип работы

Термопарный зонд FTV-1600Q состоит из защитной гильзы, внутри которой расположены провода термопары из двух разных металлов. При нагревании горячего спая возникает термоЭДС, величина которой пропорциональна разности температур между горячим и холодным спаями. Встроенный преобразователь (опция) принимает сигнал термопары, компенсирует температуру холодного спая, линеаризует и преобразует в стандартный токовый выход 4-20 мА. Встроенный HART-модем обеспечивает двустороннюю цифровую связь с управляющей системой.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Thermocouple Probe (термопарный зонд)
Тип термопары	K (NiCr-NiAl); J (Fe-CuNi); N (NiCrSi-NiSi); S, R, B (платиновые)
Диапазон измерений (тип K)	-200...+1200°C
Диапазон измерений (тип S)	0...+1600°C
Класс допуска	Класс 1; Класс 2 (по IEC 60584-2)
Диаметр защитной гильзы	Ø6 мм; Ø8 мм; Ø10 мм; Ø16 мм; Ø22 мм
Длина монтажной части	50 мм...2000 мм; по заказу
Материал защитной гильзы	Нержавеющая сталь 304/316L; Inconel 600/601; керамика
Выходной сигнал (с преобразователем)	4-20 мА (двухпроводной); HART протокол
Точность (с преобразователем)	±0.2°C; ±0.5°C (зависит от типа термопары)
Питание (с преобразователем)	10...36 В DC (двухпроводная схема)
Присоединение	Резьба M20×1.5; G1/2"; G3/4"; фланцевое
Номинальное давление	До 10 МПа (при 20°C; зависит от диаметра)
Тепловая инерция	30...120 сек (в зависимости от диаметра)
Материал головки	Алюминиевый сплав; нержавеющая сталь
Температура окружающей среды	-40...+85°C (головка с преобразователем)
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP65 / IP67
Соответствие стандартам	ГОСТ Р 8.585, ГОСТ 6616, IEC 60584, CE, ATEX, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
