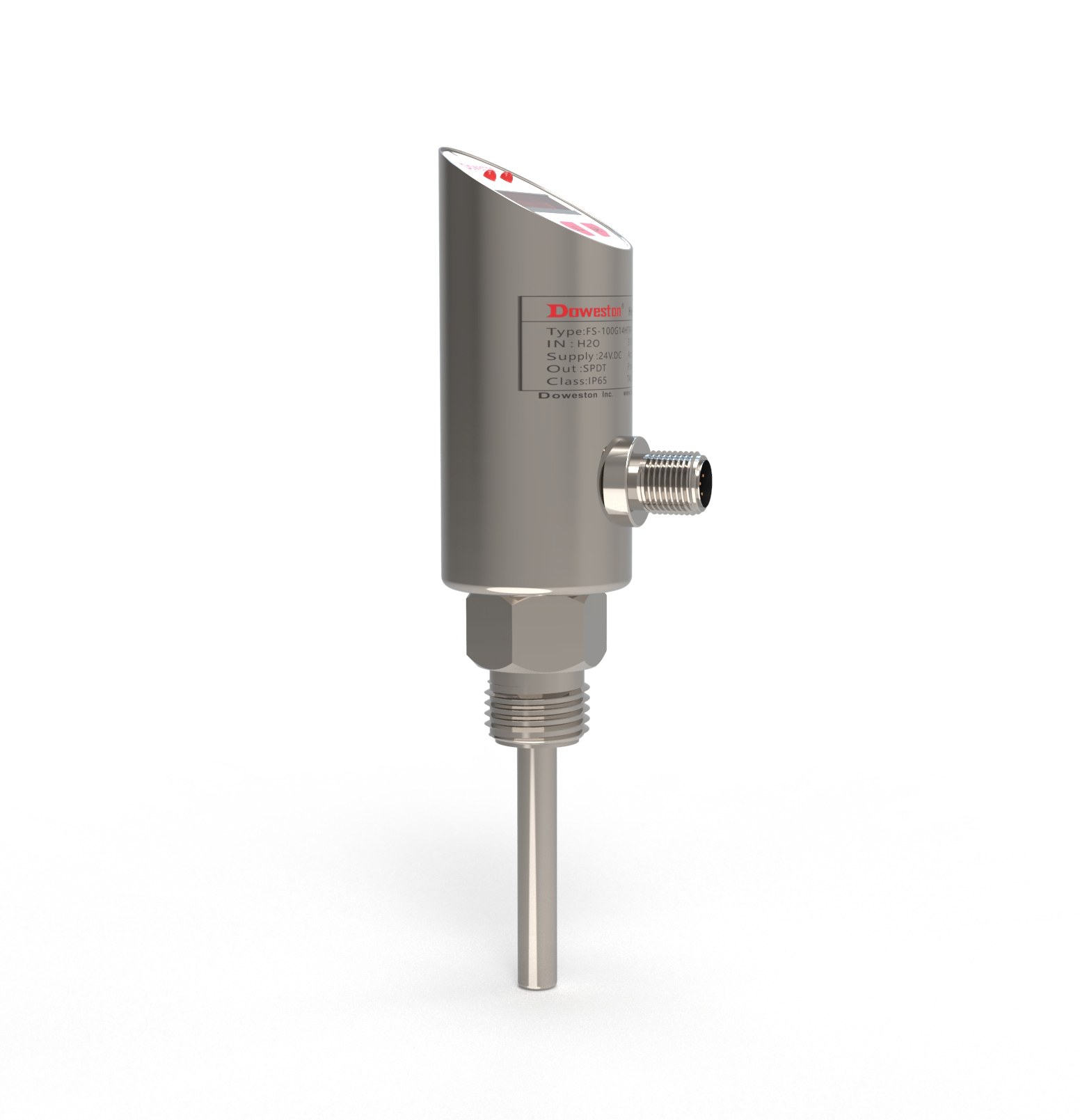

Многофункциональный преобразователь температуры серии FTV-1600Q

Name: Многофункциональный преобразователь температуры серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ МНОГОФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ТЕМПЕРАТУРЫ

FTV-1600Q Серия Многофункциональный преобразователь температуры

Универсальный двухканальный температурный преобразователь с расширенными функциями

FTV-1600Q — это многофункциональный температурный преобразователь с двумя универсальными входами, предназначенный для решения широкого круга задач в промышленной автоматизации.

Двухканальная конструкция позволяет одновременно подключать два температурных датчика (термопары или термометры сопротивления) и обрабатывать сигналы с каждого канала независимо. Поддерживаются различные виды выходных сигналов: аналоговый 4-20 мА, релейный выход, цифровой HART. Расширенные функции вычисления (среднее значение, разность, сумма) позволяют реализовывать сложные алгоритмы обработки данных прямо в преобразователе.

Подробнее

Особенности

Особенности продукта

Два универсальных входа: Два температурных датчика
Расширенные функции вычисления: Среднее, разность, сумма
Несколько выходов: Аналоговый + релейный
HART протокол: Двусторонняя цифровая связь
Высокая точность: ±0.1°C
Гальваническая развязка: Между каналами и выходом
Гибкая конфигурация: Через HART или кнопки

Области применения

Дифференциальное измерение: Разность температур
Дублирование измерения: Резервирование датчиков
Усреднение: Средняя температура по нескольким точкам
Контроль перегрева: Аварийная сигнализация
Сложные технологические процессы: Многоточечный контроль

Принцип работы

Многофункциональный преобразователь FTV-1600Q имеет два независимых измерительных входа, к которым подключаются два температурных датчика. Встроенный микропроцессор обрабатывает сигналы с обоих каналов: линеаризует, компенсирует холодный спай, масштабирует. В зависимости от конфигурации, преобразователь может выводить на выход среднее значение, разность или сумму измеренных температур. Релейный выход может использоваться для аварийной сигнализации при достижении заданного порога. HART-протокол обеспечивает двустороннюю цифровую связь с управляющей системой.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Multifunctional (многофункциональное исполнение)
Количество входов	2 (универсальные, независимые)
Входные сигналы (термопары)	K, J, T, E, N, S, R, B, L
Входные сигналы (термометры сопротивления)	Pt100, Pt1000, Ni100; 2-, 3-, 4-проводная схема
Диапазон измерений (Pt100)	-200...+850°C
Точность измерения (Pt100)	±0.1°C; ±0.05°C (премиум-класс)
Аналоговый выход	4-20 мА (двухпроводной); HART протокол
Релейный выход	2 × переключающий контакт (SPDT); 30 В DC / 1 А
Функции вычисления	Среднее арифметическое; разность; сумма; максимум; минимум
Гальваническая развязка	Входы-выход: 1500 В AC; между входами: 500 В AC
Питание	10...36 В DC (двухпроводная схема)
Температурный дрейф	±0.01°C / °C (Pt100)
Время отклика	0.5...2 сек (настраиваемое)
Температура окружающей среды	-40...+85°C
ЭМС	EN 61326-1; NAMUR NE21
Программирование	HART коммуникатор; кнопки на корпусе; конфигурационное ПО
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP65 (полевой корпус)
Материал корпуса	Алюминиевый сплав с эпоксидным покрытием
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО

Протоколы связи

 кит. PDF 2022/02/10
