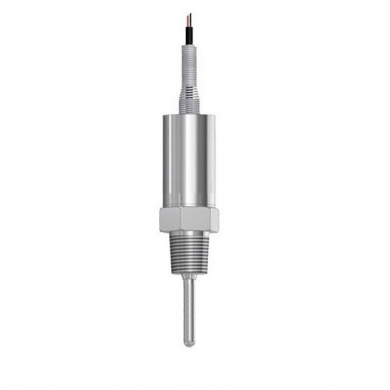

Малогабаритный преобразователь температуры серии FTV-1600Q

Name: Малогабаритный преобразователь температуры серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ МАЛОГАБАРИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ТЕМПЕРАТУРЫ

FTV-1600Q Серия Малогабаритный преобразователь температуры

Компактный температурный преобразователь для ограниченного монтажного пространства

FTV-1600Q — это малогабаритный температурный преобразователь, специально разработанный для применения в условиях ограниченного монтажного пространства.

Несмотря на компактные размеры, преобразователь сохраняет все функциональные возможности стандартных интеллектуных температурных преобразователей: универсальный вход, HART-протокол, высокая точность. Малый корпус позволяет устанавливать прибор в небольшие соединительные головки или непосредственно в соединительную коробку датчика.

Подробнее

Особенности

Особенности продукта

Компактный корпус: Для ограниченного пространства
Универсальный вход: Термопары и термометры сопротивления
HART протокол: Цифровая коммуникация
Высокая точность: ±0.1°C
Простая установка: В соединительную головку
Гальваническая развязка: Защита от помех
Низкое энергопотребление: Экономичное решение

Области применения

Малогабаритные датчики: Компактные термопары и ТС
Системы автоматизации: Ограниченное пространство
Пищевая промышленность: Малые технологические ёмкости
Фармацевтика: Компактные измерительные точки
Лабораторное оборудование: Точные измерения

Принцип работы

Малогабаритный преобразователь FTV-1600Q Compact устанавливается внутри небольшой соединительной головки температурного датчика. Встроенный измерительный вход принимает сигнал от чувствительного элемента (Pt100 или термопара). Встроенный микропроцессор обрабатывает сигнал, линеаризует его, компенсирует холодный спай (для термопар) и преобразует в стандартный токовый выход 4-20 мА. Встроенный HART-модем обеспечивает двустороннюю цифровую связь с управляющей системой.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Compact (малогабаритное исполнение)
Входные сигналы	Pt100, Pt1000; термопары K, J, T, E, N
Диапазон измерений (Pt100)	-200...+600°C
Точность измерения (Pt100)	±0.1°C
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Температурный дрейф	±0.02°C / °C (Pt100)
Время отклика	1...5 сек (настраиваемое)
Питание	10...36 В DC (двухпроводная схема)
Потребляемый ток	3.5 мА...22 мА
Гальваническая развязка	Вход-выход: 500 В AC
Температура окружающей среды	-40...+85°C
ЭМС	EN 61326-1; NAMUR NE21
Программирование	HART коммуникатор; конфигурационное ПО
Взрывозащита	Ex ia IIC T6 (по заказу)
Материал корпуса	Пластик (PPS); малогабаритный
Размеры корпуса	Ø50 мм × 25 мм (для установки в головку)
Соответствие стандартам	ГОСТ Р, CE, ATEX, EAC
