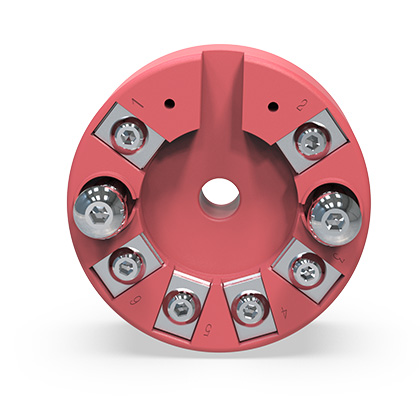

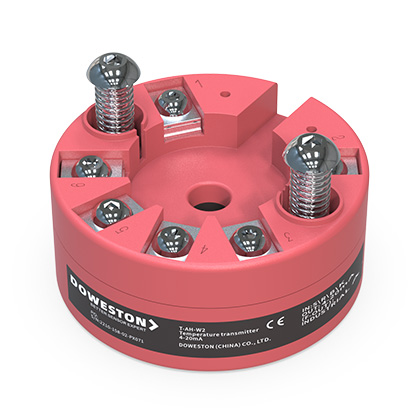

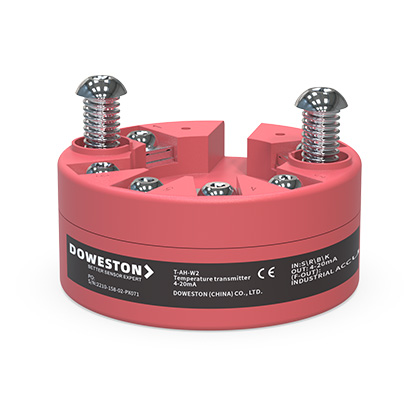

Модуль преобразователя температуры серии T-AH-W2 - фото продукта 1 DOWESTON

Модуль преобразователя температуры серии T-AH-W2

Name: Модуль преобразователя температуры серии T-AH-W2
Brand: DOWESTON

СЕРИЯ T-AH-W2 МОДУЛЬ ПРЕОБРАЗОВАТЕЛЯ ТЕМПЕРАТУРЫ

Серия T-AH-W2 Модуль преобразователя температуры

Встраиваемый модуль температурного преобразователя для головки датчика

Серия T-AH-W2 — это встраиваемый модуль температурного преобразователя, предназначенный для установки внутри соединительной головки термопары или термометра сопротивления.

Модуль преобразует сигнал от термопары (типы K, J, T, E, N, S, R, B) или термометра сопротивления (Pt100, Pt1000, Ni100, Ni1000) в стандартный токовый выходной сигнал 4-20 мА или цифровой сигнал HART. Компактные размеры и простая установка позволяют легко интегрировать модуль в существующие датчики температуры. Высокая точность и стабильность обеспечивают надёжное измерение температуры в промышленных условиях.

Подробнее

Особенности

Особенности продукта

Универсальный вход: Термопары и термометры сопротивления
Токовый выход 4-20mA: Двухпроводная схема
HART протокол: Цифровая коммуникация
Высокая точность: ±0.1°C; ±0.05% (по заказу)
Компактный дизайн: Для установки в головку датчика
Программируемый диапазон: Настройка через HART-конфигуратор
Гальваническая развязка: Защита от помех

Области применения

Промышленное измерение температуры: Термопары и ТС
Системы автоматизации: Интеграция в контроллеры
Нефтегазовая отрасль: Измерение температуры
Химическая промышленность: Технологические процессы
Энергетика: Контроль температуры

Принцип работы

Модуль преобразователя температуры устанавливается внутри соединительной головки термопары или термометра сопротивления. Встроенный измерительный вход принимает сигнал от чувствительного элемента (милливольты для термопар, сопротивление для ТС). Встроенный микропроцессор обрабатывает сигнал, линеаризует его, компенсирует холодный спай (для термопар) и преобразует в стандартный токовый выход 4-20 мА. Встроенный HART-модем обеспечивает двустороннюю цифровую связь с управляющей системой по двум проводам. Гальваническая развязка между входом и выходом защищает модуль от помех и перенапряжений.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	T-AH-W2
Входные сигналы (термопары)	K, J, T, E, N, S, R, B, L
Входные сигналы (термометры сопротивления)	Pt100, Pt1000, Ni100, Ni1000; 2-, 3-, 4-проводная схема
Диапазон измерений (Pt100)	-200...+850°C
Диапазон измерений (термопара K)	-200...+1300°C
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Точность измерения (Pt100)	±0.1°C; ±0.05°C (премиум-класс)
Точность измерения (термопары)	±0.5°C; ±0.2°C (премиум-класс)
Температурный дрейф	±0.01°C / °C (Pt100); ±0.02% / °C (термопары)
Время отклика	0.5...2 сек (настраиваемое)
Питание	10...36 В DC (двухпроводная схема)
Падение напряжения	≤ 10 В (при 20 мА)
Нагрузочное сопротивление	Rмакс = (Питание - 10 В) / 0.02 A
Гальваническая развязка	Вход-выход: 1500 В AC
Температура окружающей среды	-40...+85°C
ЭМС	EN 61326-1; NAMUR NE21
Программирование	HART коммуникатор (FC475 / AMS); конфигурационное ПО
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Материал корпуса	Пластик (PPS); для монтажа в соединительную головку
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
