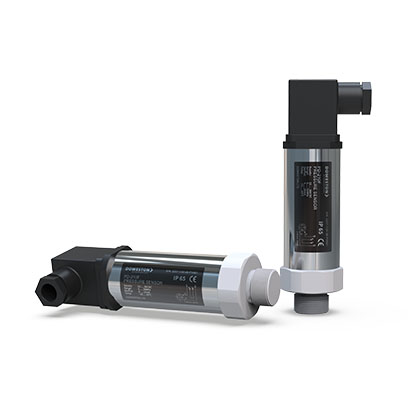

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q - видеопрезентация продукта DOWESTON

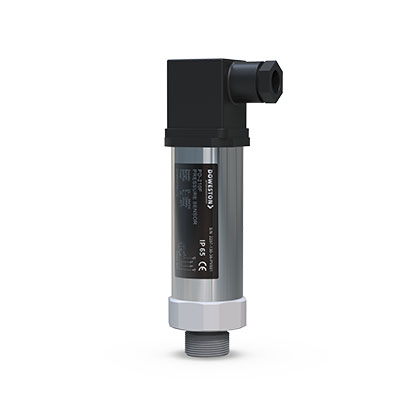

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q - фото продукта 2 DOWESTON

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q

Name: Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q
Brand: DOWESTON

ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ КОРРОЗИОННОСТОЙКОГО ИСПОЛНЕНИЯ FTV-1600Q СЕРИИ

FTV-1600Q серия Преобразователь давления коррозионностойкого исполнения

Коррозионностойкий преобразователь давления для агрессивных сред

FTV-1600Q серия (коррозионностойкое исполнение) — это преобразователь давления, предназначенный для измерения избыточного, вакуумметрического и абсолютного давления агрессивных сред.

Коррозионностойкая конструкция измерительной мембраны из специальных сплавов (Hastelloy C, тантал, Monel) обеспечивает долгий срок службы при работе с кислотами, щелочами и другими агрессивными средами. Прибор идеально подходит для применения в химической, нефтехимической и фармацевтической промышленности.

Подробнее

Особенности

Особенности продукта

Коррозионностойкое исполнение: Для агрессивных сред
Специальные материалы мембраны: Hastelloy C, тантал, Monel
Высокая точность: ±0.075% от диапазона
Долговременная стабильность: ±0.1% в год
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение давления и температуры
Взрывозащищённое исполнение: Для взрывоопасных зон

Области применения

Химическая промышленность: Измерение давления в агрессивных средах
Нефтехимия: Кислоты, щёлочи, растворители
Фармацевтика: Коррозионные технологические среды
Гальваническое производство: Гальванические ванны
Очистные сооружения: Агрессивные сточные воды

Принцип работы

Преобразователь давления использует ёмкостной или тензорезистивный измерительный элемент. Измеряемое давление воздействует на коррозионностойкую мембрану, которая прогибается пропорционально приложенному давлению. Прогиб мембраны преобразуется в электрический сигнал с помощью ёмкостных или тензорезистивных датчиков. Электронный блок обрабатывает сигнал и преобразует его в стандартный токовый выход 4-20 мА с протоколом HART.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Избыточное, вакуумметрическое, абсолютное давление
Диапазон измерения	0...10 мбар ... 0...600 бар
Точность измерения	±0.075% ДИ; ±0.1% ДИ (стандарт)
Долговременная стабильность	±0.1% ДИ / год
Температура среды	-40...+120°C
Температура окружающей среды	-40...+85°C
Температурный дрейф	±0.15% ДИ / 10 К
Перегрузочная способность	3...5-кратная от верхнего предела
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	10.5...42 В DC
Потребляемый ток	3.6 мА ... 22 мА
Дисплей	ЖК; отображение давления и температуры
Присоединение к процессу	Резьбовое G½; M20×1.5; фланцевое (по заказу)
Материал мембраны	Hastelloy C-276; тантал; Monel 400
Материал корпуса	Нержавеющая сталь 316L; алюминий
Уплотнения	FKM; EPDM; PTFE
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Безопасность	SIL2 / SIL3 (по IEC 61508)
Соответствие стандартам	ГОСТ Р, ATEX, IECEx, SIL, CE, EAC
