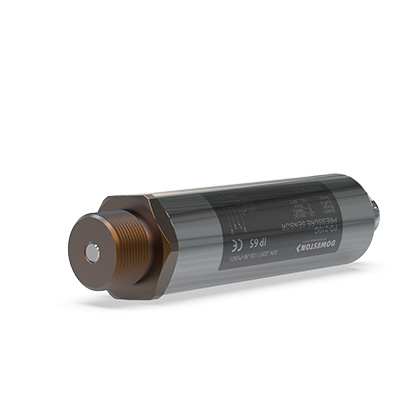

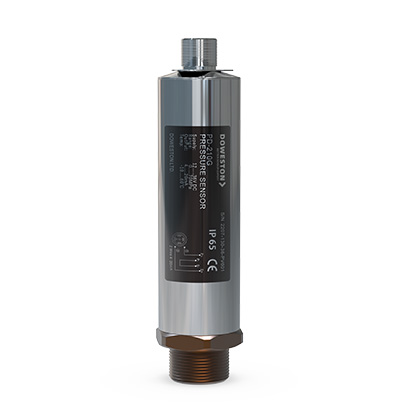

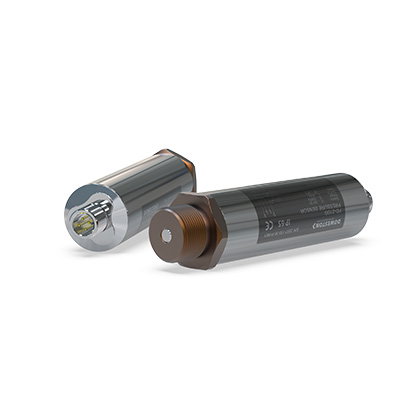

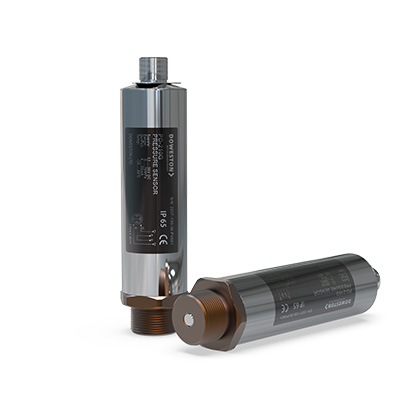

Name: Датчик динамического давления высокой частоты серии FTV-1600Q
Brand: DOWESTON

Датчик динамического давления высокой частоты серии FTV-1600Q

ВЫСОКОЧАСТОТНЫЙ·ДАТЧИК ДИНАМИЧЕСКОГО ДАВЛЕНИЯ FTV-1600Q FTV-1600Q серия Датчик динами…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВЫСОКОЧАСТОТНЫЙ·ДАТЧИК ДИНАМИЧЕСКОГО ДАВЛЕНИЯ FTV-1600Q

FTV-1600Q серия Датчик динамического давления высокой частоты

Пьезорезистивный датчик для измерения быстропеременных процессов

FTV-1600Q — это высокочастотный датчик динамического давления, предназначенный для измерения быстропеременных пульсаций давления в газах и жидкостях, где требуется высокая частота дискретизации и малое время отклика.

Пьезорезистивный сенсор на основе монолитной кремниевой мембраны обеспечивает полосу пропускания до нескольких сотен килогерц и малую линейную фазовую задержку. Прибор идеально подходит для исследований процессов горения, пульсаций в компрессорах, динамических испытаний и других применений, где важна высокая частота измерений.

Особенности

FEATURES

Особенности продукта

Высокая частота: Полоса пропускания до 500 кГц
Малое время отклика: Быстрая реакция на изменения давления
Пьезорезистивный принцип: Высокая линейность и стабильность
Компактная конструкция: Установка в труднодоступных местах
Для газов и жидкостей: Универсальное применение
Различные диапазоны: От низкого до сверхвысокого давления
Высокая перегрузочная способность: Надёжность при пиковых нагрузках

Области применения

Исследования процессов горения: Измерение пульсаций давления в камерах сгорания
Компрессорная техника: Анализ пульсаций давления в компрессорах
Автомобилестроение: Испытания двигателей,研究 впрыска топлива
Аэрокосмическая отрасль: Испытания ракетных двигателей
Научные исследования: Физика плазмы, ударные трубы

Принцип работы

Пьезорезистивный сенсор состоит из монолитной кремниевой мембраны, на поверхности которой диффузионным методом сформированы тензорезисторы, соединённые в мостовую схему Уитстона. Под действием измеряемого давления мембрана прогибается, что приводит к изменению сопротивления тензорезисторов. Интегрированная электронная схема усиливает сигнал моста и преобразует его в стандартный выходной сигнал, обеспечивая широкую полосу пропускания.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемые среды	Газы и жидкости, совместимые с нержавеющей сталью
Диапазон измерения	0...1 бар до 0...10000 бар
Точность измерения	±0.5% от диапазона; ±1% (динамическая)
Нелинейность	< ±0.5% BFSL
Полоса пропускания (-3 дБ)	0...100 кГц; 0...500 кГц (высокочастотный)
Время нарастания	< 5 мкс
Перегрузочная способность	2× от диапазона
Разрушающее давление	5× от диапазона
Температура среды	-40...+125°C; -196...+200°C (криогенный)
Температурный коэффициент (ноль)	±0.05% / °C от диапазона
Температурный коэффициент (диапазон)	±0.05% / °C от диапазона
Выходной сигнал	мВ/V; 0-5В; 4-20mA; IEPE (опция)
Питание	5...15 В DC (для мВ/V); 24 В DC (для 4-20mA)
Присоединение к процессу	M5×0.5; G¼; ½ NPT; специальные исполнения
Материал сенсора	Нержавеющая сталь 17-4PH; нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь
Электрическое подключение	Разъём LEMO; кабель (по заказу)
Степень защиты	IP65; IP67
Виброустойчивость	20 г (10...2000 Гц)
Соответствие стандартам	ГОСТ Р, CE, EAC
