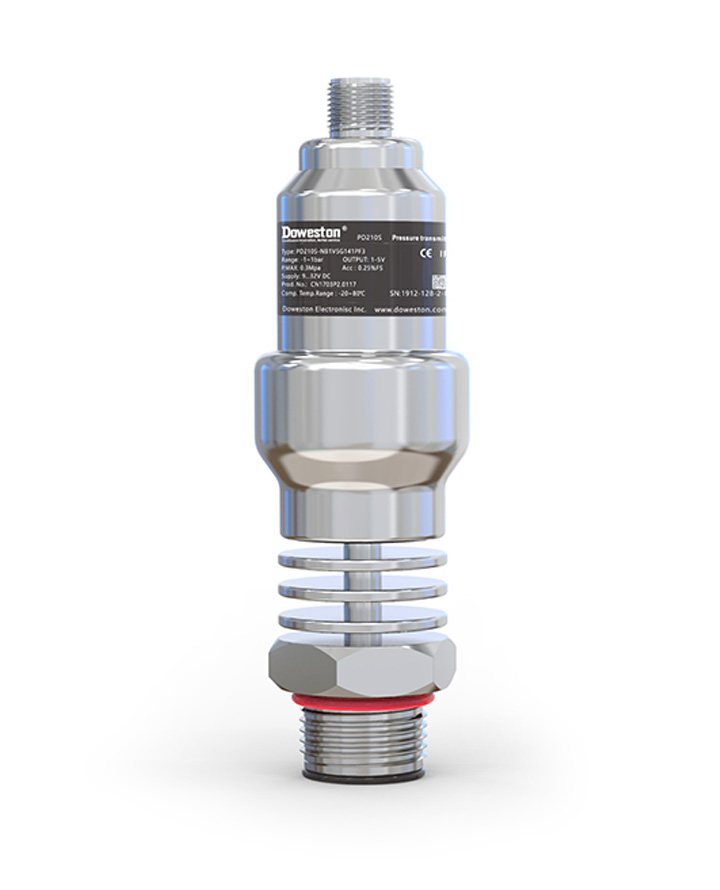

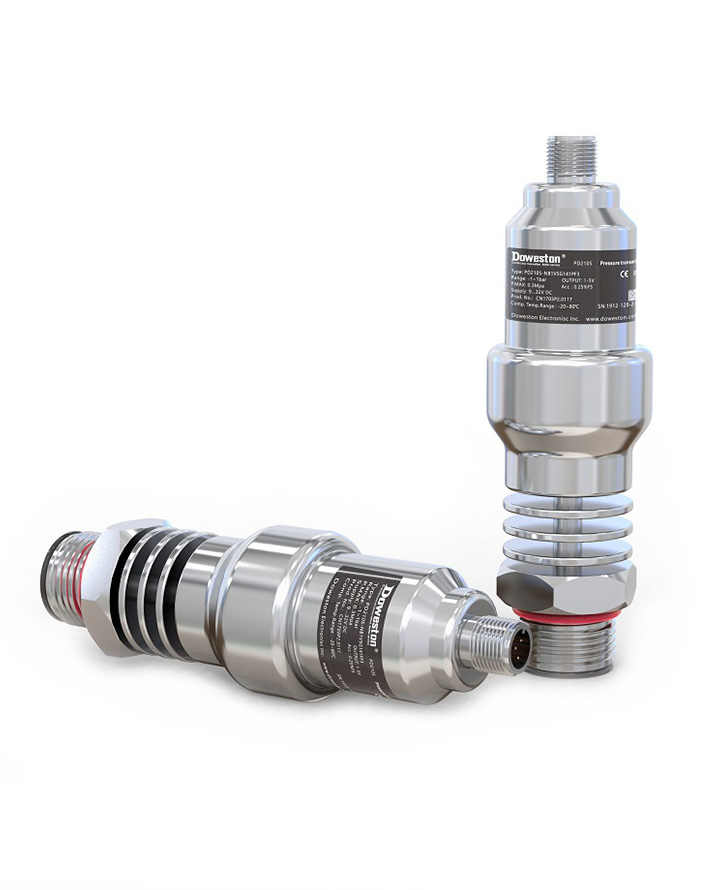

Высокотемпературный преобразователь давления серии FTV-1600Q

Name: Высокотемпературный преобразователь давления серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ВЫСОКОТЕМПЕРАТУРНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

FTV-1600Q Серия Высокотемпературный преобразователь давления

Специальное исполнение для измерения при экстремально высоких температурах

FTV-1600Q — это высокотемпературный преобразователь давления, разработанный для измерения давления при экстремально высоких температурах среды.

Встроенный теплоотвод и специальная конструкция чувствительного элемента позволяют работать при температурах среды до +300°C (кратковременно до +400°C). Это достигается за счёт эффективного отвода тепла от электронного блока и использования термостойких материалов. Идеальное решение для паровых систем, печей, котлов и других высокотемпературных технологических процессов.

Подробнее

Особенности

Особенности продукта

Высокая температура среды: До +300°C; +400°C (кратковременно)
Встроенный теплоотвод: Эффективное охлаждение
Термостойкие материалы: Специальное исполнение
Стабильные показания: При высоких температурах
Нержавеющая сталь: Коррозионная стойкость
Выходной сигнал 4-20 мА: Универсальная совместимость
Взрывозащищённое исполнение: По заказу

Области применения

Паровые системы: Измерение давления пара
Печи и сушилки: Высокотемпературные газы
Энергетика: Котлы; паропроводы
Нефтехимия: Высокотемпературные технологические процессы
Общие применения: Измерение давления при высоких температурах

Принцип работы

Высокотемпературный преобразователь давления FTV-1600Q использует пьезорезистивный сенсор, но имеет специальную конструкцию с удлинённым теплоотводом. Тепло от высокотемпературной среды проходит через теплоотвод, который эффективно рассеивает его в окружающий воздух. К электронному блоку приходит уже значительно сниженная температура. Специальные термостойкие материалы (заполняющая жидкость, уплотнения) выдерживают высокие температуры. Встроенная температурная компенсация обеспечивает стабильные показания в широком диапазоне температур.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (высокотемпературный)

Диапазоны измерений 0-0.1 МПа ... 0-60 МПа; по заказу

Основная погрешность ±0.5 %; ±0.25 %

Температура измеряемой среды -20...+300°C; +400°C (кратковременно)

Температура окружающей среды -20...+85°C

Длина теплоотвода 65 мм; 100 мм; 150 мм; по заказу

Заполняющая жидкость Силиконовое масло (высокотемпературное); инертный газ

Выходной сигнал 4-20 мА (двухпроводный); HART (по заказу)

Питание 12-36 В пост. тока

Материал мембраны Нержавеющая сталь 316L

Материал корпуса Нержавеющая сталь 304/316L

Присоединение к процессу G1/2"; M20×1.5; NPT1/2"; охлаждающий элемент

Степень защиты IP65; IP67

Время отклика < 50 мс (T90)

Взрывозащита Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, RoHS

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10

Протоколы связи

 кит. PDF 2022/02/10

Быстрая проверка связи

 кит. zip 2022/02/10

DOWESTON в России — официальное представительство

Промышленные измерительные приборы и комплексная поддержка внедрения

Почему выбирают DOWESTON
Мы разрабатываем и производим приборы и датчики для задач КИПиА: высокая точность, стабильные метрологические характеристики и длительный срок службы. Поставки, техническую поддержку и сервис на территории России обеспечивает официальное представительство DOWESTON.

Дилерам и партнёрам

Гибкая ценовая политика и привлекательные условия сотрудничества

Маркетинговая и техническая поддержка

Обучение специалистов вашей команды

Эксклюзивные условия для региональных партнёров

Контакты

Руководитель отдела внешнеэкономической деятельности

Телефон: +7 (995) 766-00-45

Электронная почта: sofia@doweston.ru

Адрес: Носовихинское шоссе, вл247, мкр. Салтыковка, Балашиха, Московская область, 143930

Стать партнёром DOWESTON

Похожие товары

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q

Экономичный преобразователь давления на диффузионно-кремниевом чувствительном элементе серии FTV-1600Q

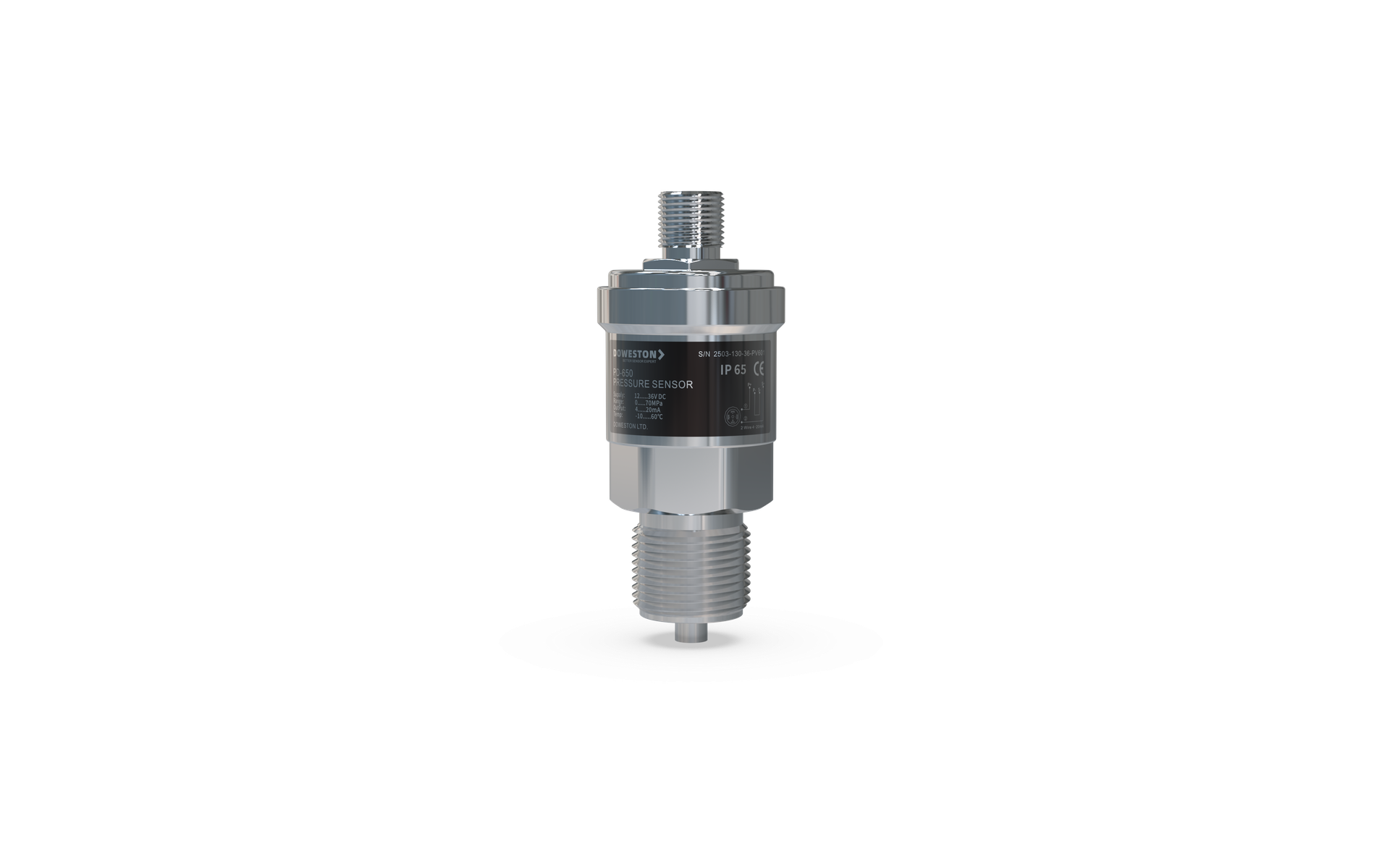

Преобразователь давления высокого давления во взрывозащищённом исполнении серии FTV-1600Q
