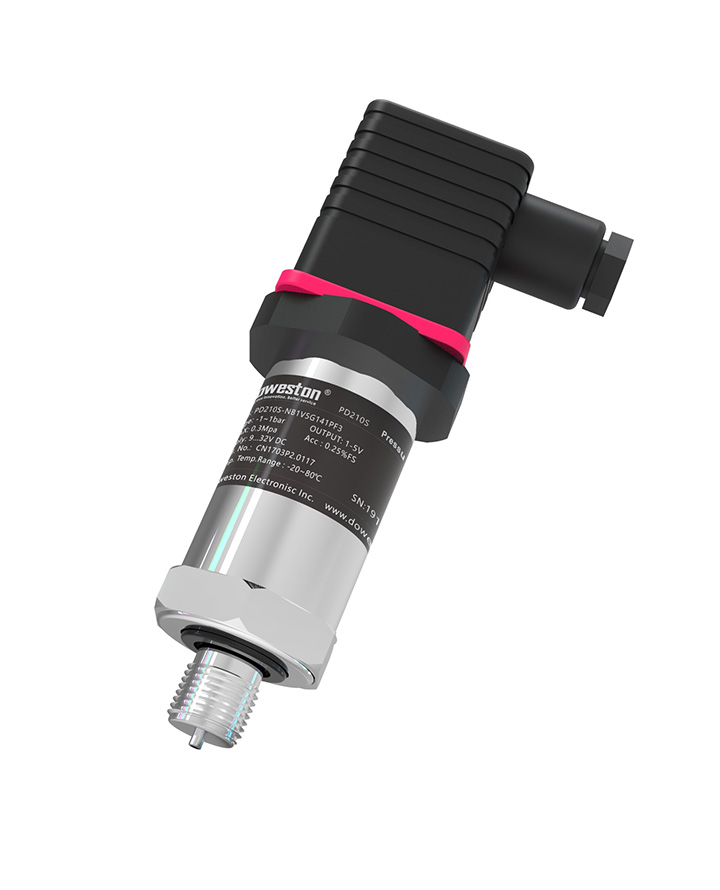

Экономичный преобразователь давления на диффузионно-кремниевом чувствительном элементе серии FTV-1600Q - фото продукта 1 DOWESTON

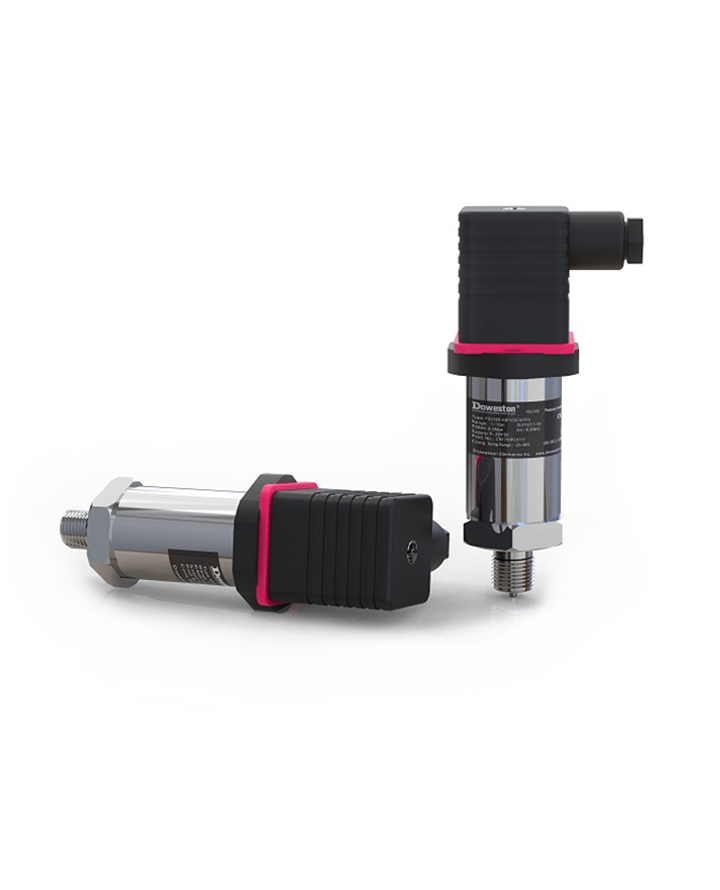

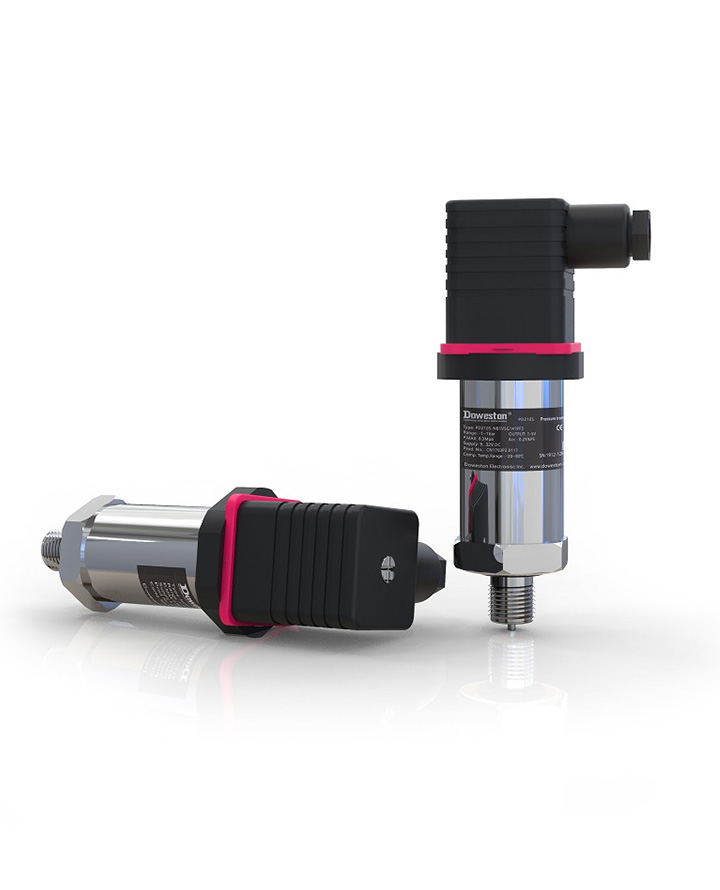

Экономичный преобразователь давления на диффузионно-кремниевом чувствительном элементе серии FTV-1600Q

Name: Экономичный преобразователь давления на диффузионно-кремниевом чувствительном элементе серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ЭКОНОМИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

FTV-1600Q Серия Экономичный преобразователь давления на диффузионно-кремниевом чувствительном элементе

Оптимальное решение для базовых задач измерения давления

FTV-1600Q — это экономичный преобразователь давления на базе диффузионно-кремниевого чувствительного элемента, разработанный для стандартных промышленных применений.

Диффузионно-кремниевый сенсор обеспечивает надёжное и стабильное измерение давления при привлекательной цене. Преобразователь имеет простую конструкцию, низкое энергопотребление и широкий диапазон измерений. Стандартный выходной сигнал 4-20 мА обеспечивает совместимость с большинством систем управления. Идеальное решение для задач, где не требуется высочайшая точность, но важны надёжность и доступная стоимость.

Подробнее

Особенности

Особенности продукта

Диффузионно-кремниевый сенсор: Надёжность; стабильность
Экономичная цена: Оптимальное соотношение цена/качество
Выходной сигнал 4-20 мА: Универсальная совместимость
Нержавеющая сталь: Коррозионная стойкость
Степень защиты IP65: Для промышленных условий
Широкий диапазон измерений: От 0-1 кПа до 0-60 МПа
Простая установка: Стандартные резьбы

Области применения

Водоснабжение: Давление в насосных станциях
Вентиляция и кондиционирование: Давление воздуха
Машиностроение: Гидравлика; пневматика
Сельское хозяйство: Ирригация; давление в системах
Общие применения: Базовые задачи измерения давления

Принцип работы

Преобразователь давления FTV-1600Q использует диффузионно-кремниевый сенсор. Кремниевая мембрана с диффундированными тензорезисторами находится под воздействием измеряемого давления. При деформации мембраны тензорезисторы изменяют своё электрическое сопротивление. Это изменение преобразуется в электрический сигнал 4-20 мА, пропорциональный измеряемому давлению. Встроенная электроника компенсирует температурные погрешности и усиливает сигнал. Диффузионно-кремниевая технология обеспечивает хорошее соотношение между стоимостью и характеристиками прибора.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (экономичный преобразователь давления)

Тип сенсора Диффузионно-кремниевый

Измеряемое давление Избыточное; абсолютное; вакуумметрическое

Диапазоны измерений 0-1 кПа ... 0-60 МПа; по заказу

Основная погрешность ±0.5 %; ±0.25 % (улучшенный)

Стабильность (годовая) ±0.2 % от диапазона

Выходной сигнал 4-20 мА (двухпроводный); 0-5 В; 0-10 В

Питание 12-36 В пост. тока

Материал мембраны Нержавеющая сталь 316L

Материал корпуса Нержавеющая сталь 304; алюминий

Присоединение к процессу G1/2"; M20×1.5; NPT1/2"; по заказу

Электрическое подключение Разъём Hirschmann; кабельный ввод

Степень защиты IP65; IP67

Температура среды -30...+100°C; +150°C (кратковременно)

Температура окружающей среды -20...+85°C

Время отклика < 10 мс (T90)

Соответствие стандартам CE, EAC, RoHS
