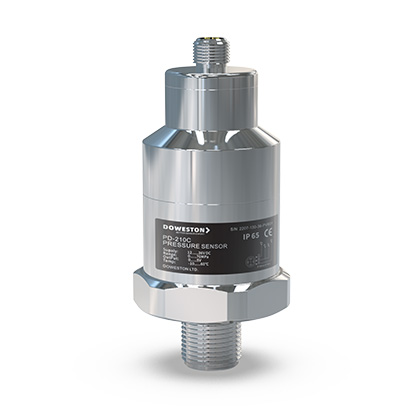

Ёмкостный датчик давления серии FTV-1600Q - фото продукта 1 DOWESTON

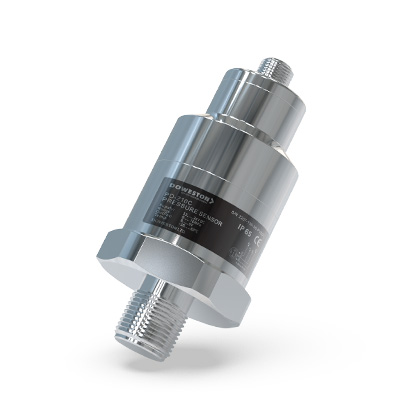

Ёмкостный датчик давления серии FTV-1600Q - фото продукта 2 DOWESTON

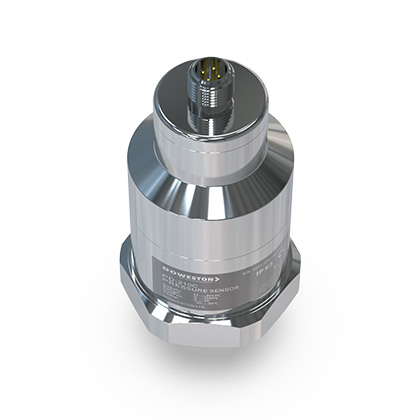

Ёмкостный датчик давления серии FTV-1600Q - фото продукта 3 DOWESTON

Ёмкостный датчик давления серии FTV-1600Q

Name: Ёмкостный датчик давления серии FTV-1600Q
Brand: DOWESTON

ЁМКОСТНЫЙ·ДАТЧИК ДАВЛЕНИЯ FTV-1600Q

FTV-1600Q серия Ёмкостный датчик давления

Высокоточный преобразователь давления с керамической ёмкостной мембраной

FTV-1600Q — это ёмкостный датчик давления, предназначенный для высокоточного измерения низких и средних давлений в промышленных процессах, где требуется высокая точность и долговременная стабильность.

Керамическая ёмкостная мембрана обеспечивает высокую перегрузочную способность, отличную коррозионную стойкость и минимальный температурный дрейф. Прибор идеально подходит для измерения разности давлений, уровня жидкостей и расхода по перепаду давления.

Подробнее

Особенности

Особенности продукта

Ёмкостный принцип: Высокая точность и стабильность
Керамическая мембрана: Отличная коррозионная стойкость
Высокая перегрузка: Защита от случайных пиков давления
Низкий температурный дрейф: Стабильность в широком диапазоне температур
Различные варианты исполнения: Избыточное, абсолютное, разность давлений
HART-протокол (опция): Дистанционная настройка и диагностика
Долговременная стабильность: Минимальный дрейф показаний

Области применения

Нефтегазовая отрасль: Измерение давления и уровня
Химическая промышленность: Коррозионные среды
Энергетика: Контроль давления в технологических процессах
Пищевая промышленность: Санитарное исполнение
Фармацевтика: Высокоточные измерения

Принцип работы

Ёмкостный датчик давления состоит из керамической мембраны и неподвижного электрода, образующих конденсатор. Под действием измеряемого давления мембрана прогибается, что приводит к изменению расстояния между электродами и, соответственно, ёмкости. Электронная схема измеряет ёмкость и преобразует её в стандартный выходной сигнал 4-20mA.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые среды	Жидкости и газы, совместимые с Al₂O₃ и нержавеющей сталью
Измеряемые величины	Избыточное, абсолютное, дифференциальное давление
Диапазон измерения	0...1 мбар до 0...400 бар
Точность измерения	±0.1% от диапазона; ±0.075% (прецизионный)
Долговременная стабильность	< 0.1% в год
Температурный коэффициент (ноль)	±0.1% / 10 K от диапазона
Температурный коэффициент (диапазон)	±0.1% / 10 K от диапазона
Перегрузочная способность	10× от диапазона (керамическая мембрана)
Температура среды	-40...+120°C; -40...+150°C (высокотемпературный)
Температура окружающей среды	-40...+85°C
Выходной сигнал	4-20mA; HART; PROFIBUS PA (опция)
Питание	12...36 В DC
Дисплей (опция)	ЖК, отображение давления и температуры
Присоединение к процессу	G½; ½ NPT; M20×1.5; фланцевое
Материал мембраны	Al₂O₃ (96%); напыление золота
Материал корпуса	Нержавеющая сталь 316L
Уплотнения	FKM; EPDM; FFKM (по заказу)
Степень защиты	IP65 / IP67 / IP68
Взрывозащита	Ex ia IIC T6; Ex d IIC T6 (опция)
Соответствие стандартам	ГОСТ Р, EN 60770, CE, EAC
