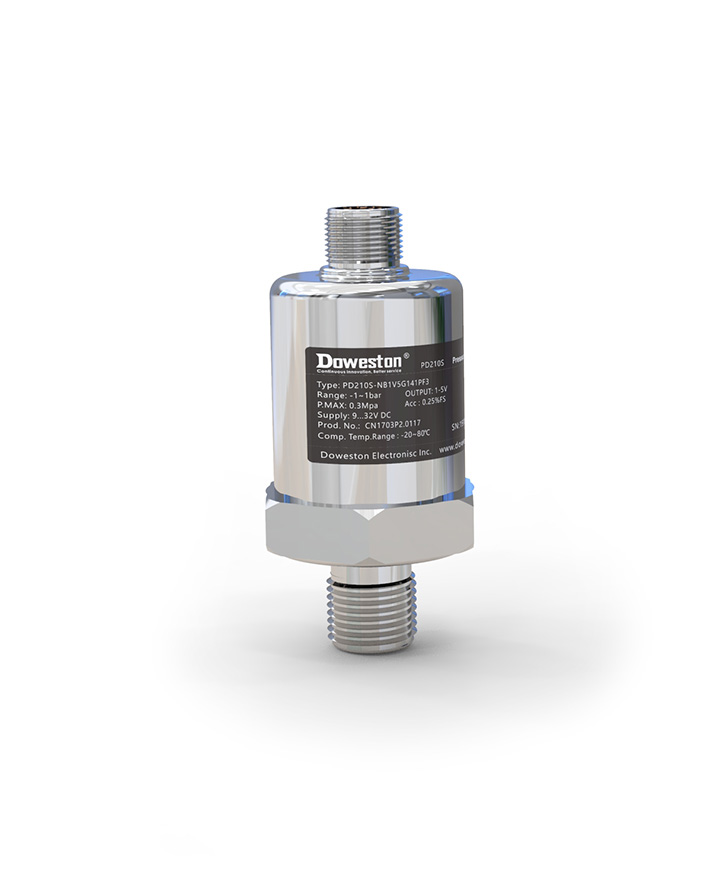

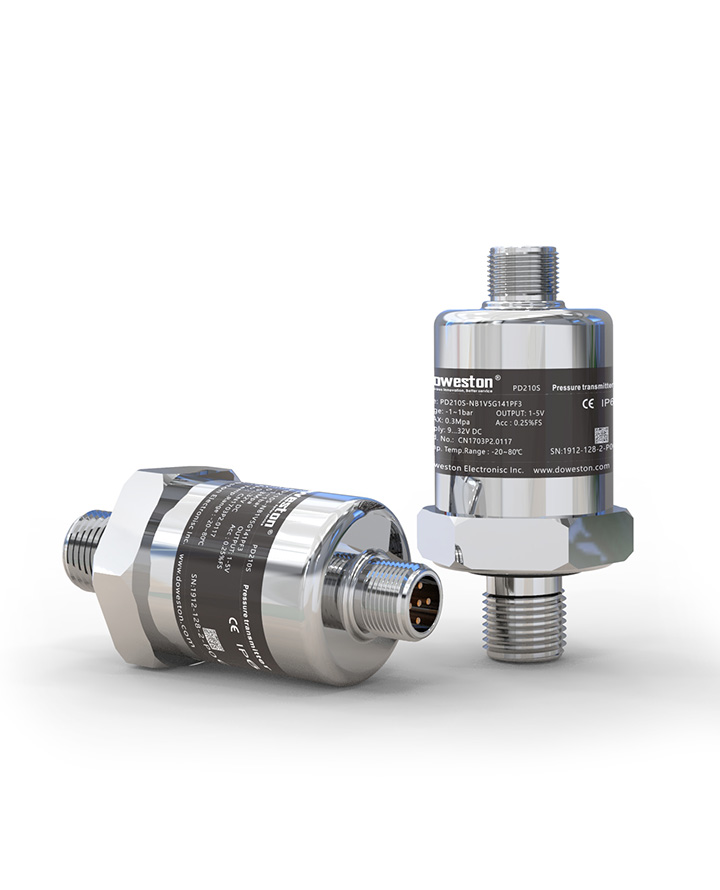

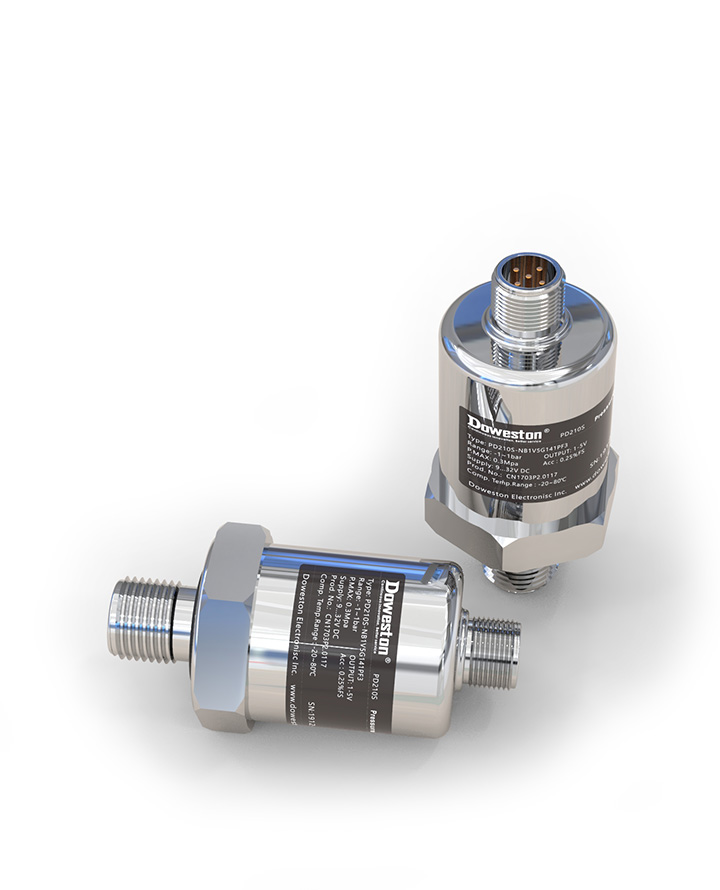

Компактный преобразователь давления серии FTV-1600Q - фото продукта 1 DOWESTON

Компактный преобразователь давления серии FTV-1600Q

Name: Компактный преобразователь давления серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ КОМПАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

FTV-1600Q Серия Компактный преобразователь давления

Экономичный и надёжный преобразователь давления для общих промышленных применений

FTV-1600Q — это компактный преобразователь давления, разработанный для широкого спектра промышленных применений, где требуется надёжное измерение при экономичном бюджете.

Преобразователь давления FTV-1600Q оснащён пьезорезистивным измерительным элементом из нержавеющей стали. Компактная конструкция позволяет устанавливать прибор в ограниченном пространстве. Стандартный выходной сигнал 4-20 мА обеспечивает совместимость с большинством систем управления. Прочный корпус из нержавеющей стали и степень защиты IP65 делают его пригодным для использования в тяжелых промышленных условиях.

Подробнее

Особенности

Особенности продукта

Компактная конструкция: Для ограниченного пространства
Пьезорезистивный сенсор: Высокая надёжность
Выходной сигнал 4-20 мА: Универсальная совместимость
Нержавеющая сталь: Коррозионная стойкость
Степень защиты IP65: Для промышленных условий
Экономичное решение: Отличное соотношение цена/качество
Быстрый отклик: < 10 мс

Области применения

Водоснабжение и водоотведение: Давление в трубопроводах
Вентиляция и кондиционирование: Давление воздуха
Машиностроение: Гидравлика; пневматика
Пищевая промышленность: Гигиеническое исполнение (по заказу)
Общие применения: Измерение давления газов и жидкостей

Принцип работы

Преобразователь давления FTV-1600Q использует пьезорезистивный сенсор, изготовленный из нержавеющей стали. Измеряемое давление воздействует на разделительную мембрану, которая через заполняющую жидкость передаёт давление на измерительную микросхему. На микросхеме расположены тензорезисторы, изменяющие своё электрическое сопротивление при деформации. Это изменение преобразуется в электрический сигнал 4-20 мА, пропорциональный измеряемому давлению. Встроенная электроника компенсирует температурные погрешности и усиливает сигнал.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (компактный преобразователь давления)

Измеряемое давление Избыточное; абсолютное; вакуумметрическое

Диапазоны измерений 0-0.1 МПа ... 0-60 МПа; по заказу

Основная погрешность ±0.5 %; ±0.25 % (улучшенный)

Стабильность (годовая) ±0.2 % от диапазона

Выходной сигнал 4-20 мА (двухпроводный); 0-10 В; HART (по заказу)

Питание 12-36 В пост. тока

Материал мембраны Нержавеющая сталь 316L

Материал корпуса Нержавеющая сталь 304; 316L

Присоединение к процессу G1/2"; M20×1.5; NPT1/2"; по заказу

Электрическое подключение Разъём Hirschmann; кабельный ввод M12

Степень защиты IP65; IP67

Температура среды -30...+100°C; +150°C (кратковременно)

Температура окружающей среды -20...+85°C

Время отклика < 10 мс (T90)

Взрывозащита Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, RoHS

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10

Протоколы связи

 кит. PDF 2022/02/10

Быстрая проверка связи

 кит. zip 2022/02/10
