Преобразователь давления для особо чистых газов серии FTV-1600Q

Name: Преобразователь давления для особо чистых газов серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ДЛЯ ОСОБО ЧИСТЫХ ГАЗОВ

FTV-1600Q Серия Преобразователь давления для особо чистых газов

Специальное исполнение для полупроводниковой и фармацевтической промышленности

FTV-1600Q — это преобразователь давления специального исполнения, разработанный для измерения давления особо чистых газов в полупроводниковой, фармацевтической и других высокотехнологичных отраслях.

Особо чистый контур, изготовленный из электрополированной нержавеющей стали 316L (Ra ≤ 0.25 мкм), обеспечивает минимальную адсорбцию и десорбцию примесей. Специальная конструкция мембраны и уплотнений из PFA/PTFE исключает загрязнение измеряемой среды. Прибор соответствует требованиям SEMI и GMP. Идеальное решение для применений, где чистота среды имеет критическое значение.

Подробнее

Особенности

Особенности продукта

Особо чистый контур: Электрополированная поверхность Ra ≤ 0.25 мкм
Нержавеющая сталь 316L: Для чистых сред
Уплотнения из PFA/PTFE: Исключение загрязнения
Соответствие SEMI/GMP: Для полупроводниковой и фармацевтической отрасли
Минимальная адсорбция: Чистота измеряемой среды
Выходной сигнал 4-20 мА / HART: Стандартная совместимость
Высокая точность: ±0.1 % от диапазона

Области применения

Полупроводниковая промышленность: Зочистые газы; технологические среды
Фармацевтика: Стерильные процессы; чистые помещения
Биотехнологии: Культуры клеток; ферментация
Производство электроники: Газовые смеси высокой чистоты
Общие применения: Измерение давления особо чистых сред

Принцип работы

Преобразователь давления для особо чистых газов FTV-1600Q работает по принципу пьезорезистивного измерения давления, но имеет специальное исполнение контакта со средой. Внутренние поверхности, контактирующие с измеряемой средой, подвергаются электрополировке до шероховатости Ra ≤ 0.25 мкм, что минимизирует адсорбцию примесей. Уплотнения выполнены из PFA или PTFE, не выделяющих загрязняющих веществ. Корпус собирается и тестируется в условиях чистой комнаты класса 100. Это гарантирует, что прибор не вносит загрязнений в особо чистую измеряемую среду.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (для особо чистых газов)

Назначение Особо чистые газы; технологические среды

Диапазоны измерений 0-1 кПа ... 0-10 МПа; по заказу

Основная погрешность ±0.1 %; ±0.25 %

Шероховатость поверхности (Ra) ≤ 0.25 мкм (электрополировка)

Материал контакта со средой Нержавеющая сталь 316L (электрополированная)

Уплотнения PFA; PTFE; Kalrez

Выходной сигнал 4-20 мА с HART; 0-10 В; RS-485 Modbus

Питание 12-36 В пост. тока

Присоединение к процессу VCR; VCO; Swagelok; гигиенические зажимы

Степень чистоты Класс 100 (ISO 5); упаковка в чистой комнате

Степень защиты IP65; IP67

Температура среды -20...+80°C; +125°C (кратковременно)

Температура окружающей среды -10...+70°C

Время отклика < 10 мс (T90)

Соответствие стандартам SEMI S2, GMP, CE, EAC, cULus

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10

Протоколы связи

 кит. PDF 2022/02/10

Быстрая проверка связи

 кит. zip 2022/02/10

DOWESTON в России — официальное представительство

Промышленные измерительные приборы и комплексная поддержка внедрения

Почему выбирают DOWESTON
Мы разрабатываем и производим приборы и датчики для задач КИПиА: высокая точность, стабильные метрологические характеристики и длительный срок службы. Поставки, техническую поддержку и сервис на территории России обеспечивает официальное представительство DOWESTON.

Дилерам и партнёрам

Гибкая ценовая политика и привлекательные условия сотрудничества

Маркетинговая и техническая поддержка

Обучение специалистов вашей команды

Эксклюзивные условия для региональных партнёров

Контакты

Руководитель отдела внешнеэкономической деятельности

Телефон: +7 (995) 766-00-45

Электронная почта: sofia@doweston.ru

Адрес: Носовихинское шоссе, вл247, мкр. Салтыковка, Балашиха, Московская область, 143930

Стать партнёром DOWESTON

Похожие товары

Компактный преобразователь давления серии FTV-1600Q

Преобразователь давления коррозионностойкого исполнения серии FTV-1600Q

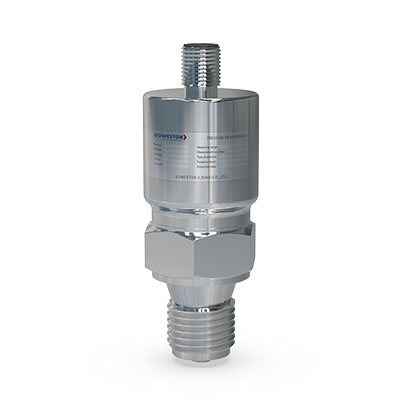

Универсальный преобразователь давления серии PD-CB1

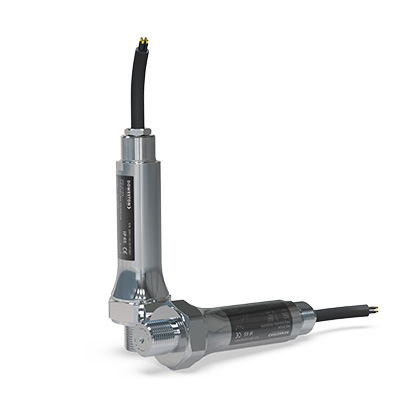

Преобразователь давления во взрывонепроницаемом исполнении серии FTV-1600Q
