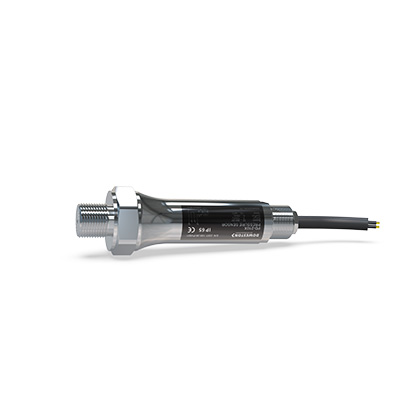

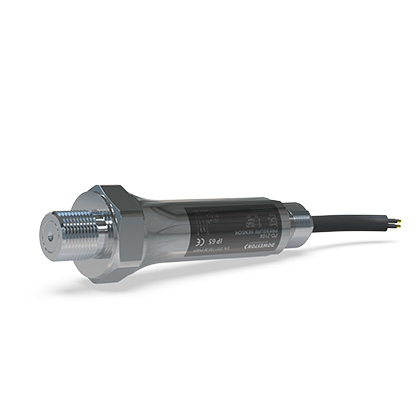

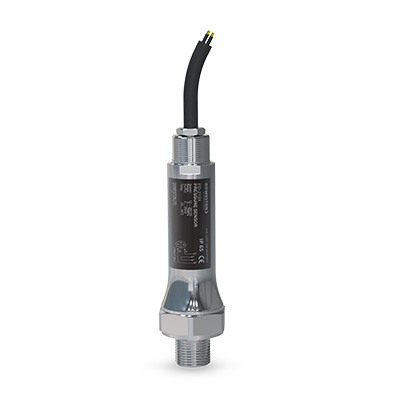

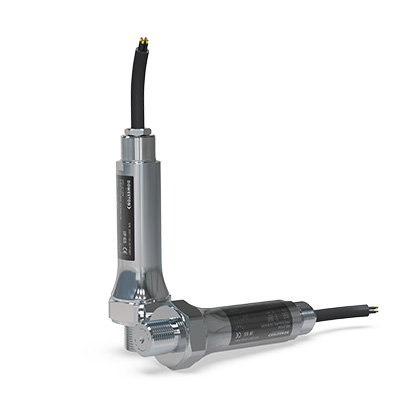

Name: Преобразователь давления во взрывонепроницаемом исполнении серии FTV-1600Q
Brand: DOWESTON

Преобразователь давления во взрывонепроницаемом исполнении серии FTV-1600Q

ВЗРЫВОЗАЩИЩЁННЫЙ·ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ Преобразователь давления во взрывонепроница…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВЗРЫВОЗАЩИЩЁННЫЙ·ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

Преобразователь давления во взрывонепроницаемом исполнении FTV-1600Q

Высокоточный преобразователь давления для взрывоопасных зон

FTV-1600Q — это высокоточный преобразователь давления взрывозащищённого исполнения, предназначенный для измерения избыточного, абсолютного и гидростатического давления жидкостей и газов во взрывоопасных зонах.

Прибор использует керамическую или кремниевую измерительную ячейку и встроенный микропроцессор для цифровой компенсации температурных погрешностей. Взрывозащищённый корпус типа «d» обеспечивает безопасную эксплуатацию во взрывоопасных средах.

Особенности

FEATURES

Особенности продукта

Взрывозащищённое исполнение: Ex d IIC T6 Gb
Высокая точность: ±0.1% от диапазона (стандарт); ±0.075% (опция)
Цифровая температурная компенсация: Стабильные показания при изменении температуры
Измерение различных типов давления: Избыточное, абсолютное, гидростатическое
Различные измерительные ячейки: Керамическая, кремниевая
Различные выходные сигналы: 4-20mA HART, Profibus PA, Foundation Fieldbus
ЖК-дисплей: Отображение текущего значения и параметров

Области применения

Нефтегазовая отрасль: Измерение давления на скважинах, трубопроводах
Химическая промышленность: Контроль давления в реакторах, резервуарах
Нефтехимия: Измерение давления на технологических установках
Энергетика: Контроль давления пара, воды на электростанциях
Газораспределение: Измерение давления газа на ГРС

Принцип работы

Измеряемое давление воздействует на мембрану измерительной ячейки, вызывая её упругую деформацию. Тензорезисторы, сформированные на мембране, изменяют своё электрическое сопротивление пропорционально деформации. Изменение сопротивления преобразуется в электрический сигнал, который经过 микропроцессорной обработки преобразуется в стандартный выходной сигнал 4-20mA или цифровой сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая величина	Избыточное, абсолютное, гидростатическое давление
Диапазоны измерений	0...10 мбар до 0...600 бар
Точность измерения	±0.1% от диапазона (стандарт); ±0.075% (опция)
Долговременная стабильность	≤ 0.1% от диапазона в год
Температура среды	-40...+100°C; +150°C (с охлаждающим ребром)
Температура окружающей среды	-40...+85°C
Компенсация температурной погрешности	Цифровая, в диапазоне -10...+70°C
Перегрузочная способность	3-кратная от диапазона измерений
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC (для 4-20mA)
Дисплей	ЖК, матричный, с подсветкой, поворотный
Материал корпуса	Нержавеющая сталь 316L; алюминиевый сплав с эпоксидным покрытием
Материал штуцера	Нержавеющая сталь 316L
Уплотнительные материалы	NBR, EPDM, FKM (Viton)
Присоединение к процессу	G1/2; M20×1.5; фланцевое; по заказу
Степень защиты	IP65 / IP67
Взрывозащита	Ex d IIC T6 Gb; ГОСТ Р ИСЕКС
Электрическое подключение	M20×1.5; 1/2 NPT
Соответствие стандартам	ATEX, CE, EAC, ГОСТ Р, Межповерочный интервал 2 года
