Стандартный шестерёнчатый датчик расхода серии FTV-1600Q

Name: Стандартный шестерёнчатый датчик расхода серии FTV-1600Q
Brand: DOWESTON

СТАНДАРТНЫЙ·ШЕСТЕРЁНЧАТЫЙ ДАТЧИК РАСХОДА FTV-1600Q

FTV-1600Q серия Стандартный шестерёнчатый датчик расхода

Высокоточный шестерёнчатый расходомер для малых расходов

FTV-1600Q — это стандартный шестерёнчатый датчик расхода, предназначенный для высокоточного измерения малых расходов жидкостей в промышленных применениях, дозировании и контроле утечек.

Прибор использует принцип вытеснения жидкости измерительными шестернями, что обеспечивает высокую точность и повторяемость показаний. Широкий диапазон измеряемых вязкостей и компактная конструкция делают его универсальным решением для различных применений.

Подробнее

Особенности

Особенности продукта

Высокая точность: ±0.5% от измеренного значения
Измерение малых расходов: От 0.005 л/мин
Для вязких жидкостей: До 10000 мПа·с
Компактная конструкция: Простой монтаж
Высокая повторяемость: ±0.1%
Различные выходы: Импульсный, 4-20mA, RS485
Долговечная конструкция: Точность и надёжность

Области применения

Дозирование жидкостей: Точная подача в технологических процессах
Смазочные системы: Контроль расхода масла
Химическая промышленность: Учёт расхода реагентов
Нефтехимия: Измерение расхода топлив и масел
Контроль утечек: Сигнализация о малых утечках

Принцип работы

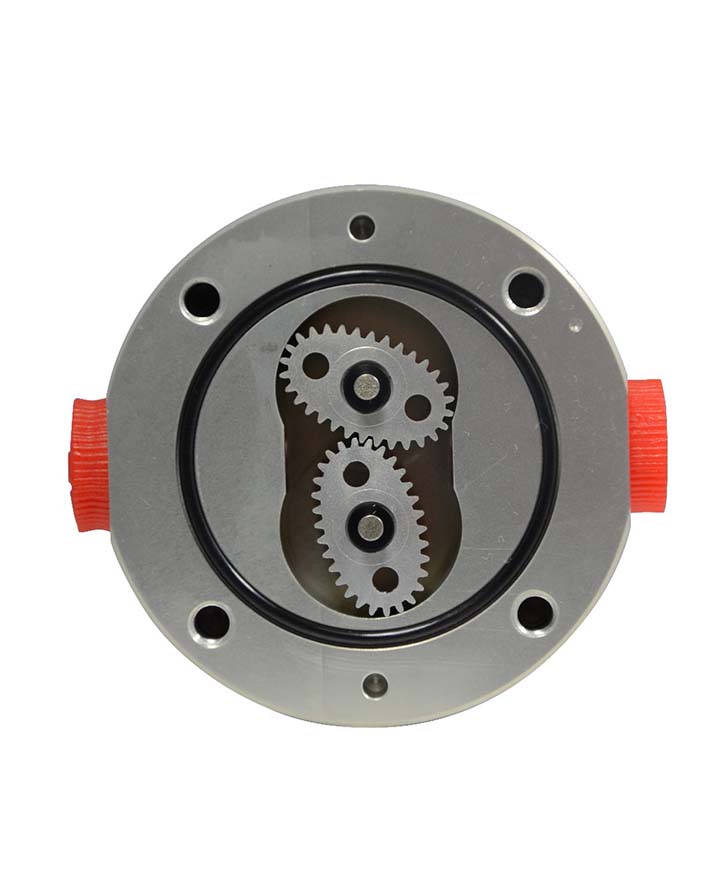

Жидкость поступает в измерительную камеру, где расположены две точно обработанные шестерни. Каждый оборот шестерён вытесняет фиксированный объём жидкости. Датчик Холла подсчитывает количество оборотов и преобразует его в электрические импульсы. Частота импульсов пропорциональна объёмному расходу.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые среды	Чистые жидкости (масла, топлива, вода, химические реагенты)
Диапазон расхода	0.005...10 л/мин (в зависимости от типоразмера)
Точность измерения	±0.5% от измеренного значения; ±0.25% (опция)
Повторяемость	±0.1%
Вязкость жидкости	0.5...10000 мПа·с
Температура среды	-20...+120°C; -40...+150°C (высокотемпературный)
Максимальное давление	250 бар; 400 бар (высокодавление)
Падение давления	< 0.5 бар при номинальном расходе
Выходной сигнал	Импульсный (NPN/PNP); 4-20mA; RS485 Modbus (опция)
Дисплей (опция)	ЖК, отображение расхода и суммы
Питание	12...24 В DC
Потребляемый ток	< 50 мА (при 24 В DC)
Присоединение к процессу	G¼; ¼ NPT; M10×1; M14×1.5
Материал корпуса	Нержавеющая сталь 316L
Материал шестерён	Нержавеющая сталь; PEEK (по заказу)
Подшипники	Карбид кремния; сапфир
Уплотнения	FKM; EPDM; FFKM (по заказу)
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex ia IIC T6
Соответствие стандартам	ГОСТ Р, CE, EAC
