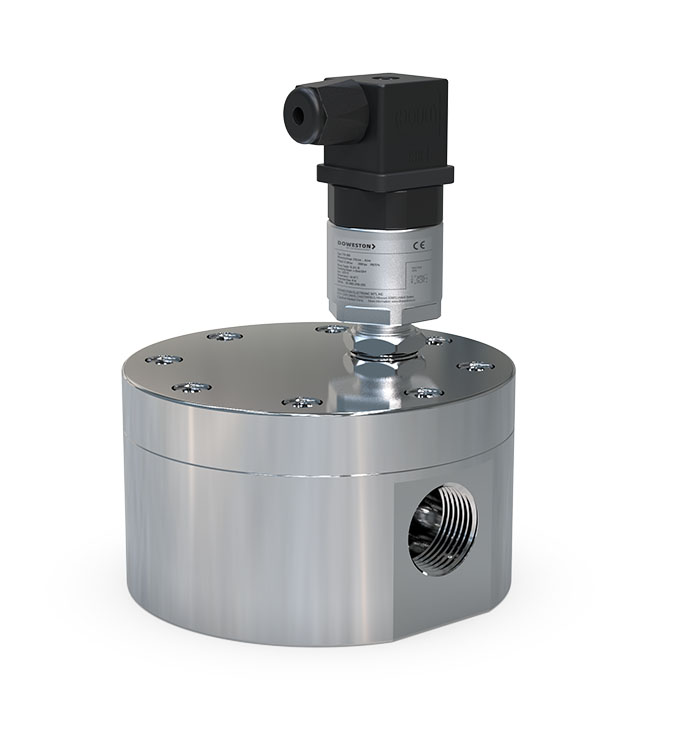

Датчик расхода микропотоков жидкости шестерёнчатого типа серии FTG-1000 компактного исполнения - фото продукта 1 DOWESTON

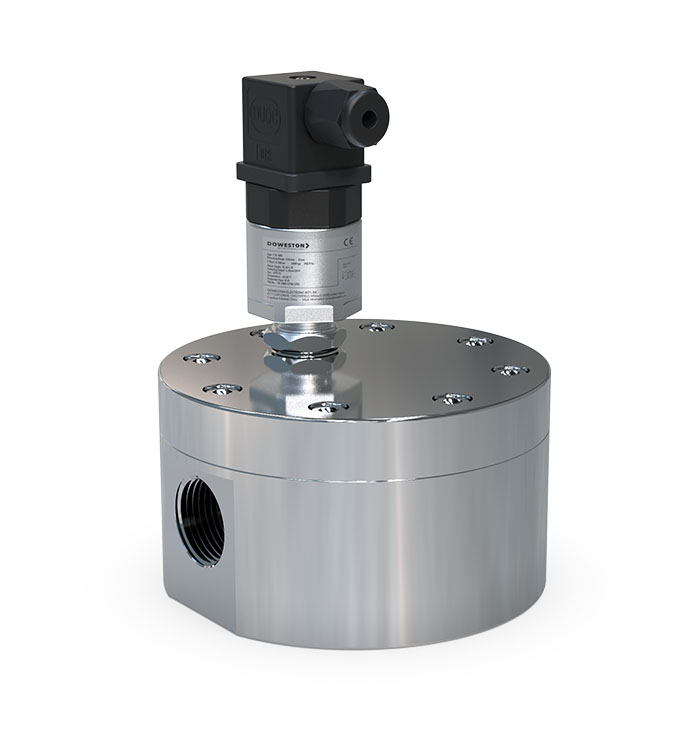

Датчик расхода микропотоков жидкости шестерёнчатого типа серии FTG-1000 компактного исполнения - фото продукта 2 DOWESTON

Датчик расхода микропотоков жидкости шестерёнчатого типа серии FTG-1000 компактного исполнения

Name: Датчик расхода микропотоков жидкости шестерёнчатого типа серии FTG-1000 компактного исполнения
Brand: DOWESTON

КОМПАКТНЫЙ·ШЕСТЕРЁНЧАТЫЙ·РАСХОДОМЕР МИКРОПОТОКОВ

Датчик расхода микропотоков жидкости шестерёнчатого типа компактный FTG-1000

Высокоточный компактный шестерёнчатый расходомер для малых расходов

FTG-1000 компактный — это шестерёнчатый (овально-зубчатый) датчик расхода микропотоков жидкости компактного исполнения, предназначенный для высокоточного измерения очень малых расходов жидкостей.

Компактные размеры и простая конструкция делают его идеальным выбором для установки в ограниченном пространстве. Шестерёнчатый принцип измерения обеспечивает высокую точность при малых расходах, а также возможность измерения вязких жидкостей.

Подробнее

Особенности

Особенности продукта

Компактное исполнение: Малые размеры для ограниченного пространства
Шестерёнчатый принцип: Высокая точность при малых расходах
Для микропотоков: Оптимизирован для очень малых расходов
Измерение вязких жидкостей: Подходит для высоковязких сред
Высокая точность: ±0.5% от измеренного значения; ±0.2% (опция)
Различные выходы: Импульсный, 4-20mA
Простая настройка: Калибровка не требуется

Области применения

Дозирование: Точное дозирование малых количеств жидкостей
Смазочные системы: Контроль расхода смазочных масел
Химическая промышленность: Дозирование реагентов
Лабораторные применения: Высокоточные измерения в лаборатории
Фармацевтика: Дозирование лекарственных препаратов

Принцип работы

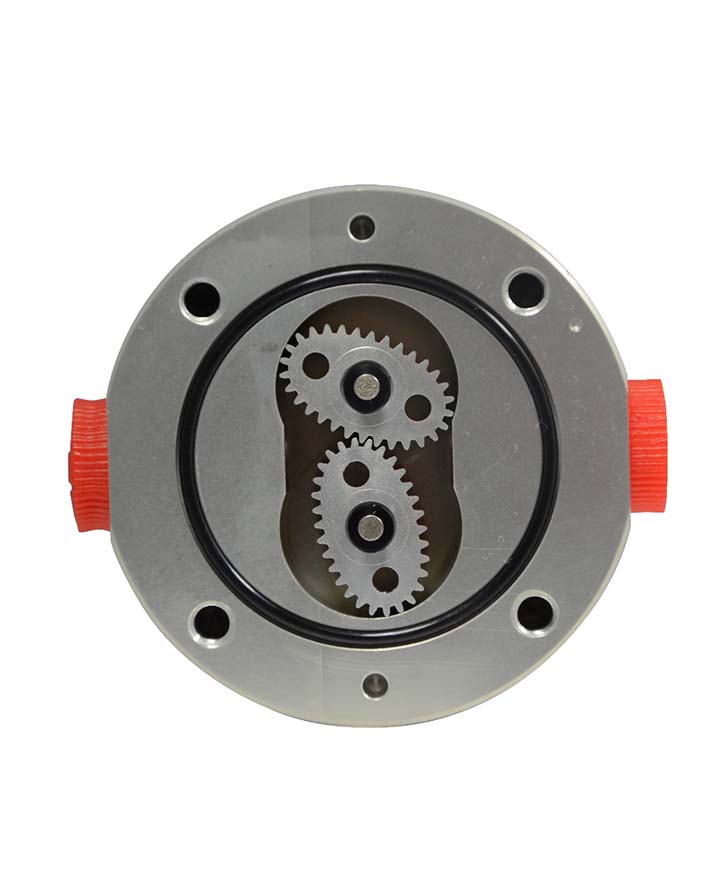

Шестерёнчатый (овально-зубчатый) расходомер использует пару зубчатых колёс, которые вращаются под действием потока жидкости. Каждый оборот шестерён выталкивает определённый объём жидкости. Датчик (обычно магнитный или оптический) преобразует вращение шестерён в электрические импульсы, количество которых пропорционально общему объёму прошедшей жидкости.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости (включая вязкие масла, топлива, химикаты)
Диапазон расходов	0.001...10 л/мин (зависит от типоразмера)
Точность измерения	±0.5% от измеренного значения; ±0.2% (опция)
Повторяемость	±0.1% от измеренного значения
Температура среды	-20...+100°C
Рабочее давление	До 25 бар
Вязкость среды	0.5...1000 мм²/с (подходит для вязких жидкостей)
Выходной сигнал	Импульсный; 4-20mA; частотный
Питание	12...24 В DC
Дисплей	Опциональный (внешний преобразователь)
Материал корпуса	Нержавеющая сталь 316L; латунь
Материал шестерён	Нержавеющая сталь; PPS; карбид вольфрама
Подшипник	Карбид вольфрама; керамика
Присоединение к процессу	G1/4; G1/2; NPT; шланговое
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Электрическое подключение	M12×1; кабельный вывод
Соответствие стандартам	CE, EAC, ГОСТ Р
