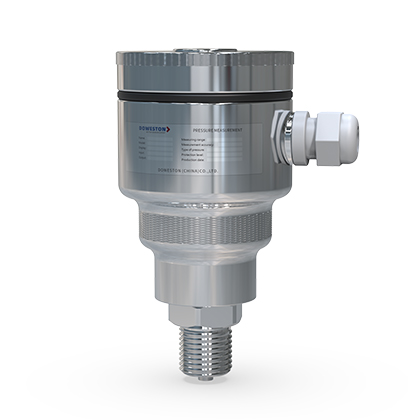

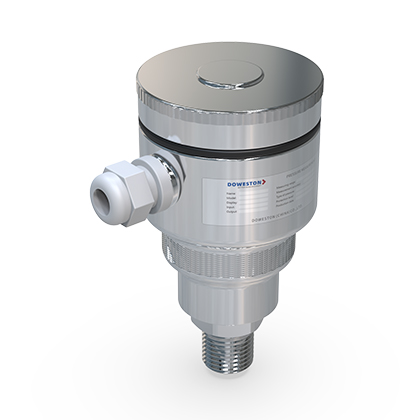

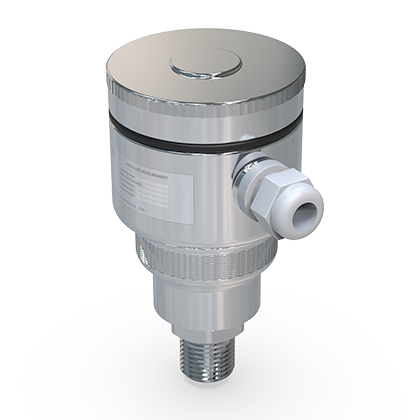

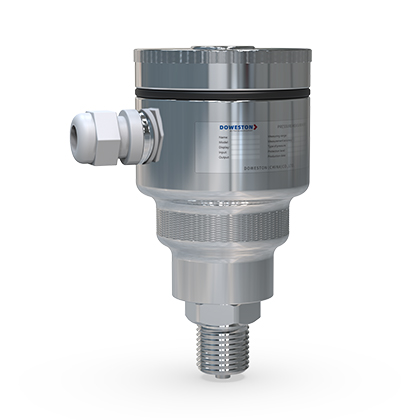

Цифровой преобразователь давления серии PD-CB1

ПРОФЕССИОНАЛЬНЫЙ Цифровой преобразователь давления PD-CB1 Умный датчик давления с цифровым д…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ПРОФЕССИОНАЛЬНЫЙ

Цифровой преобразователь давления PD-CB1

Умный датчик давления с цифровым дисплеем для промышленной автоматизации

PD-CB1 — это высокопроизводительный цифровой преобразователь давления, разработанный для самых требовательных промышленных применений. Благодаря использованию сенсорной технологии на основе монокристаллического кремния, прибор обеспечивает исключительную точность, долговременную стабильность и устойчивость к перегрузкам.

Интегрированный жидкокристаллический дисплей с подсветкой отображает мгновенное значение давления, единицы измерения и состояние прибора в реальном времени. Многоязычный интерфейс и простая кнопочная настройка делают эксплуатацию максимально удобной.

Особенности

FEATURES

Особенности продукта

Высокая точность: Класс точности ±0.25% (опция ±0.1%), долговременная стабильность ±0.1% в год
Монокристаллический сенсор: Непревзойдённая устойчивость к перегрузкам (до 10x от диапазона), отсутствие гистерезиса
Широкий диапазон измерений: От -0.1 до 70 МПа, настраиваемый диапазон 100:1
Цифровой дисплей: ЖК-дисплей с подсветкой, поворот на 330°, отображение давления и состояния
Многофункциональность: Измерение избыточного, абсолютного, вакууметрического и гидростатического давления
Различные выходные сигналы: 4-20mA (HART), RS485 Modbus, импульсный/частотный
Прочная конструкция: Полностью сварная конструкция из нержавеющей стали, степень защиты IP67
Энергонезависимая память: Сохранение настроек при отключении питания

Области применения

Гидравлика и пневматика: Контроль давления в гидравлических системах, пневмомагистралях
Нефтегазовая отрасль: Измерение давления на скважинах, трубопроводах, нефтебазах
Химическая промышленность: Контроль давления технологических сред на химических производствах
Энергетика: Мониторинг давления в котлах, трубопроводах ТЭЦ
Пищевая промышленность: Измерение давления в санитарных применениях (опция)
Системы водоотведения: Контроль давления в насосных станциях

Принцип работы

Преобразователь давления PD-CB1 использует пьезорезистивный сенсор на основе монокристаллического кремния. Под воздействием измеряемого давления в кремниевой мембране возникают деформации, которые изменяют сопротивление тензорезисторов, включённых по схеме моста Уитстона. Изменение сопротивления преобразуется в стандартный электрический сигнал, пропорциональный измеряемому давлению.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая величина	Избыточное, абсолютное, вакууметрическое давление
Диапазон измерений	От -0.1 до 70 МПа (стандарт); до 100 МПа (опция)
Точность (класс)	±0.25% (стандарт); ±0.1% (опция)
Повторяемость	±0.05%
Долговременная стабильность	±0.1% в год
Диапазон регулировки	100:1
Температурный коэффициент	±0.02% / 10°C
Температура среды	-40...+125°C (стандарт); до +150°C (высокотемпературный)
Рабочее давление (перегрузка)	10x от верхнего предела измерений
Выходной сигнал	4-20mA (HART); RS485 Modbus; импульсный
Питание	12...36 В DC
Присоединение к процессу	M20x1.5; G1/2; NPT1/2 (опция)
Материал частей, контактирующих со средой	Нержавеющая сталь 316L
Уплотнение	NBR; FKM; EPDM (опция)
Степень защиты	IP65 / IP67
Электрическое соединение	M12x1, 4-pin; кабельный ввод M20
Дисплей	ЖК, 4-разрядный, с подсветкой, поворотный
Время отклика	< 10 мс
Соответствие стандартам	CE, ATEX, IECEX, RoHS
