Главная страница > Продукция > Измерение и регулирование давления > Технологический преобразователь давления > Преобразователь давления мембранного типа серии FTV-1600Q
Преобразователь давления мембранного типа серии FTV-1600Q - видеопрезентация продукта DOWESTON

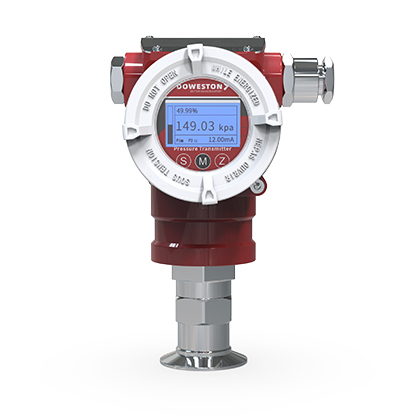

Преобразователь давления мембранного типа серии FTV-1600Q - фото продукта 1 DOWESTON

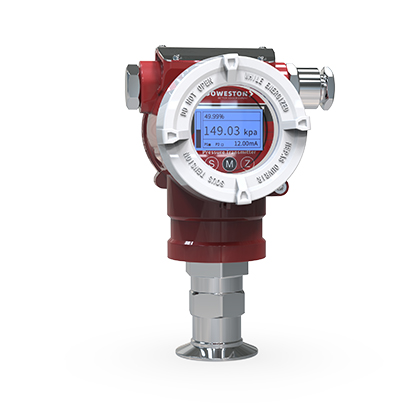

Преобразователь давления мембранного типа серии FTV-1600Q - фото продукта 2 DOWESTON

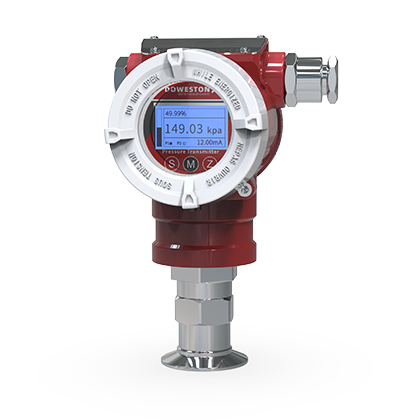

Преобразователь давления мембранного типа серии FTV-1600Q - фото продукта 3 DOWESTON

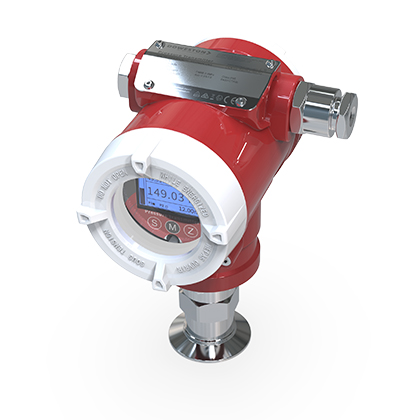

Преобразователь давления мембранного типа серии FTV-1600Q - фото продукта 4 DOWESTON

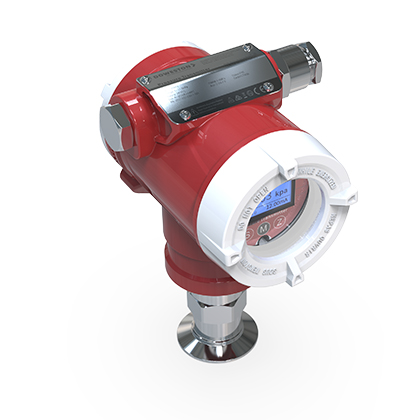

Преобразователь давления мембранного типа серии FTV-1600Q - фото продукта 5 DOWESTON

Преобразователь давления мембранного типа серии FTV-1600Q

 FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ МЕМБРАННОГО ТИПА

FTV-1600Q Серия Преобразователь давления мембранного типа

Для вязких, кристаллизующихся и агрессивных сред

FTV-1600Q — это преобразователь давления мембранного типа, предназначенный для измерения давления вязких, кристаллизующихся, загрязнённых или агрессивных сред.

Гигиеническое мембранное разделительное устройство (диафрагменное уплотнение) предотвращает попадание измеряемой среды в измерительный канал прибора. Это исключает засорение каналов и защищает сенсор от агрессивных сред. Большая площадь мембраны и её специальная форма обеспечивают точное измерение даже для вязких и пастообразных сред. Идеальное решение для пищевой, фармацевтической и химической промышленности.

Подробнее
Характеристики Технические параметры Документы Похожие товары

Особенности

Особенности продукта

  • Мембранное уплотнение: Защита сенсора от загрязнений
  • Для вязких сред: Пасты; суспензии
  • Для агрессивных сред: Коррозионностойкие материалы
  • Гигиеническое исполнение: Молочное; фармацевтическое
  • Большая мембрана: Для клейких сред
  • Выходной сигнал 4-20 мА / HART: Стандартная совместимость
  • Различные материалы мембраны: 316L; Hastelloy; тантал

Области применения

  • Пищевая промышленность: Молоко; йогурт; пиво
  • Фармацевтика: Культуральные среды; фармпрепараты
  • Химическая промышленность: Вязкие; кристаллизующиеся среды
  • Целлюлозно-бумажная: Целлюлоза; шлам
  • Общие применения: Измерение давления трудноизмеряемых сред

Принцип работы

Преобразователь давления мембранного типа FTV-1600Q состоит из основного преобразователя и диафрагменного уплотнения (remote seal). Диафрагменное уплотнение содержит гибкую разделительную мембрану, которая контактирует с измеряемой средой. Полость между мембраной и сенсором преобразователя заполнена специальной передающей жидкостью (силиконовое масло, фторированная жидкость). Измеряемое давление воздействует на мембрану и через передающую жидкость передаётся на сенсор. Такой конструктив полностью исключает контакт измеряемой среды с сенсором, защищая его от засорения и коррозии.

Технические параметры

Технические характеристики

Параметр Значение
Модель FTV-1600Q Series (мембранный тип)
Диапазоны измерений 0-1 кПа ... 0-60 МПа; по заказу
Основная погрешность ±0.5 %; ±0.25 %
Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; тантал; PTFE-покрытие
Передающая жидкость Силиконовое масло; фторированная жидкость; галокарбон
Диаметр мембраны Ø50.5 мм; Ø60 мм; Ø117 мм (гигиеническая)
Присоединение к процессу Зажимное (Tri-Clamp); фланцевое; резьбовое; гигиеническое
Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus
Питание 10.5-42 В пост. тока
Степень защиты IP65; IP67
Температура среды -40...+125°C; +200°C (высокотемпературное масло)
Температура окружающей среды -40...+85°C
Шероховатость мембраны Ra ≤ 0.4 мкм; Ra ≤ 0.25 мкм (электрополировка)
Взрывозащита Ex ia IIC T6; Ex d IIC T6
Соответствие стандартам CE, ATEX, 3-A, FDA, EHEDG, EAC, SIL2

Документация

  • Брошюра
  • Руководство по эксплуатации
  • Чертежи и ПО

  • Датчики давления для гигиенической промышленности

    кит. PDF 2022/02/10

  • Инструкция по настройке датчиков давления

    кит. PDF 2022/02/10

  • Инструкция по установке датчиков давления

    кит. PDF 2022/02/10

  • Протоколы связи

    кит. PDF 2022/02/10

  • Быстрая проверка связи

    кит. zip 2022/02/10

  • Клиентское ПО для связи

    кит. zip 2022/02/10
