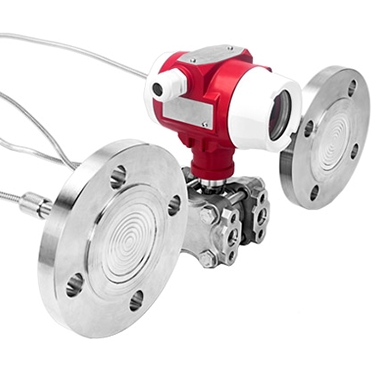

Преобразователь перепада давления с двумя фланцами серии FTV-1600Q

Name: Преобразователь перепада давления с двумя фланцами серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С ДВУМЯ ФЛАНЦАМИ

FTV-1600Q Серия Преобразователь перепада давления с двумя фланцами

Для измерения уровня и перепада давления в закрытых ёмкостях

FTV-1600Q — это дифференциальный преобразователь давления с двумя выносными мембранными разделителями (двойной фланец), предназначенный для измерения уровня и перепада давления в закрытых ёмкостях.

Два фланцевых мембранных разделителя, подключённых к HP и LP сторонам через капиллярные трубки, позволяют измерять перепад давления на дне и газовой подушке закрытой ёмкости. Это идеальное решение для измерения уровня в закрытых ёмкостях с агрессивными, высоковязкими или высокотемпературными средами. Доступны различные материалы мембраны и длины капиллярных трубок для специфических применений.

Подробнее

Особенности

Особенности продукта

Два фланцевых мембранных разделителя: HP и LP стороны
Две капиллярные трубки: Выносной монтаж
Для закрытых ёмкостей: Измерение уровня и перепада
Различные материалы мембраны: 316L; Hastelloy; Monel; тантал
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
ЖК-дисплей с подсветкой: Локальная индикация

Области применения

Нефтехимия: Уровень в закрытых ёмкостях; высокотемпературные среды
Химическая промышленность: Агрессивные среды; полупроцентные продукты
Нефтегазовая отрасль: Измерение уровня в сепараторах; отстойниках
Энергетика: Уровень в котлах; теплообменниках
Общие применения: Измерение уровня в закрытых ёмкостях

Принцип работы

Двухфланцевый дифференциальный преобразователь давления FTV-1600Q измеряет разность между давлением на дне ёмкости (HP сторона) и давлением газовой подушки (LP сторона). Два мембранных разделителя, установленные на фланцах, контактируют со средой и газом. Через капиллярные трубки с заполняющей жидкостью давления передаются на измерительный сенсор. Измеренный перепад давления пропорционален уровню жидкости в ёмкости с учётом плотности среды.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (двухфланцевый дифференциальный)

Применение Измерение уровня в закрытых ёмкостях; перепад давления

Диапазоны измерений 0-0.1 кПа ... 0-7 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал

Фланцевое присоединение DN50 (2"); DN80 (3"); DN100 (4")

Диаметр мембраны Ø50.5 мм; Ø58 мм; Ø100 мм; Ø117 мм

Капиллярная трубка Длина до 10 м каждая; из нержавеющей стали

Заполняющая жидкость Силиконовое масло; галокарбон; инертный газ

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Степень защиты IP65; IP67

Температура среды -40...+200°C (в зависимости от заполняющей жидкости)

Взрывозащита Ex ia IIC T6; Ex d IIC T6

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175
