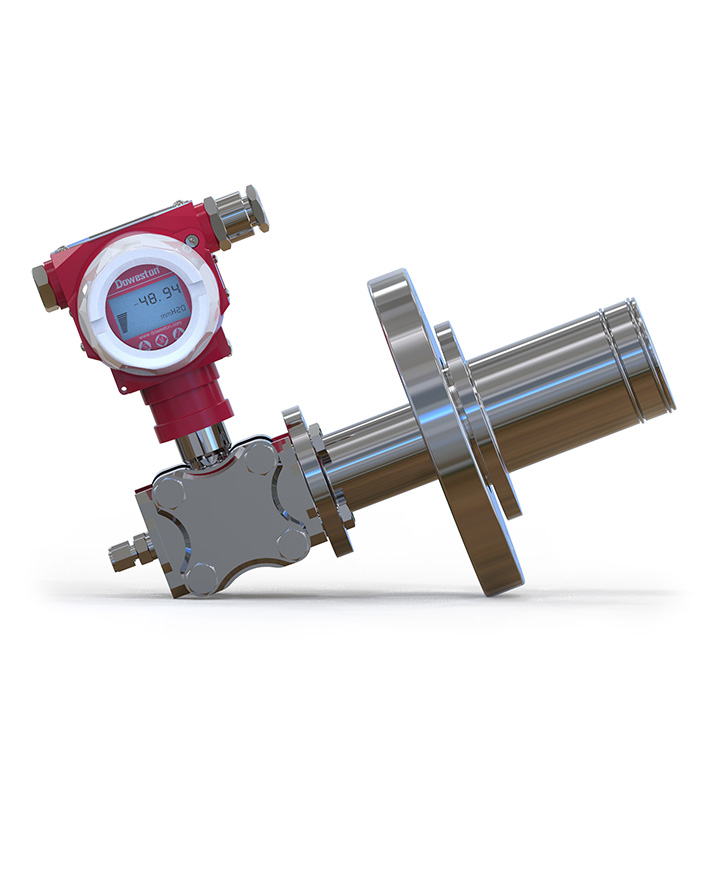

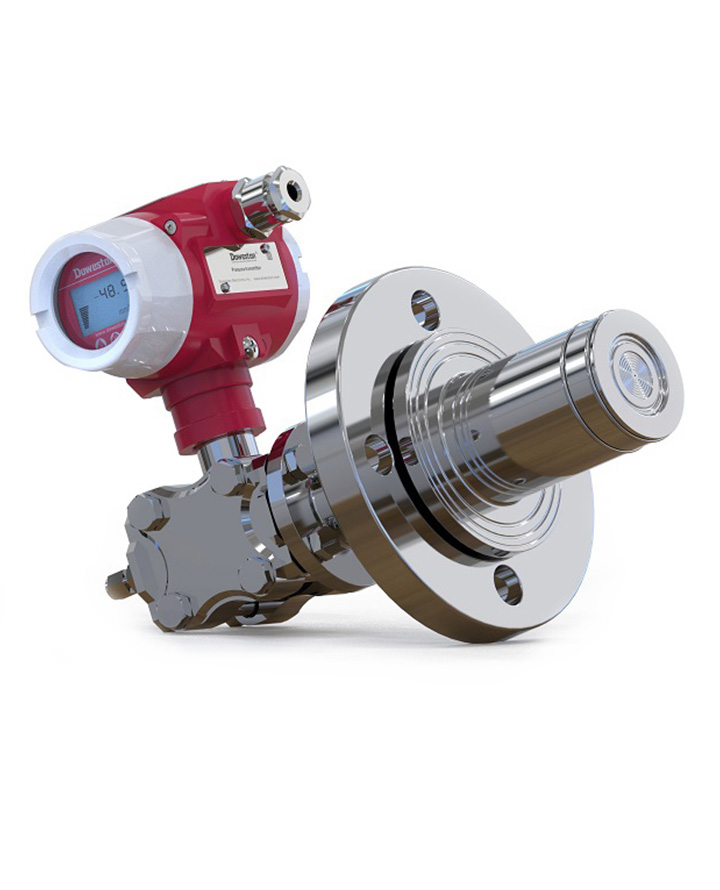

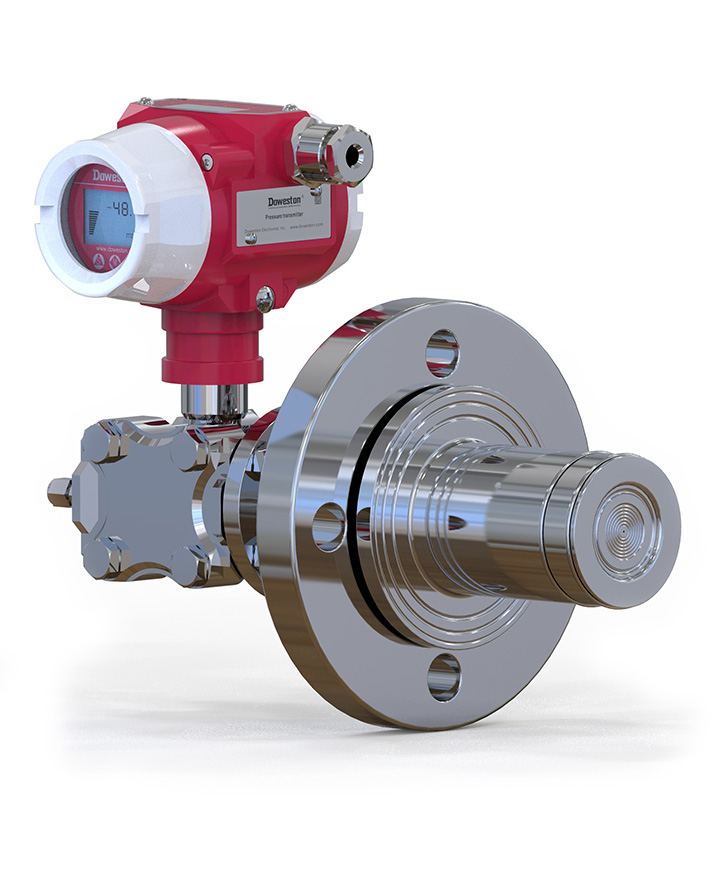

Преобразователь давления с одним фланцем серии FTV-1600Q - фото продукта 1 DOWESTON

Преобразователь давления с одним фланцем серии FTV-1600Q

Name: Преобразователь давления с одним фланцем серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ С ОДНИМ ФЛАНЦЕМ

FTV-1600Q Серия Преобразователь давления с одним фланцем

Для измерения уровня и давления вязких и агрессивных сред

FTV-1600Q — это преобразователь давления с одинарным фланцевым мембранным разделителем, предназначенный для измерения уровня, давления и перепада давления вязких, кристаллизующихся или агрессивных сред.

Большая фланцевая мембрана прямого монтажа предотвращает засорение импульсных линий и контакт измеряемой среды с сенсором. Заполняющая жидкость передаёт давление через капиллярную трубку на сенсор. Идеальное решение для измерения уровня в ёмкостях с пастами, суспензиями и другими трудноизмеряемыми средами. Доступны различные материалы мембраны для коррозионно-агрессивных сред.

Подробнее

Особенности

Особенности продукта

Одинарный фланцевый мембранный разделитель: Прямой монтаж на ёмкость
Большая мембрана: Для вязких; кристаллизующихся сред
Капиллярная трубка: Выносной монтаж
Различные материалы мембраны: 316L; Hastelloy; Monel; тантал
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
ЖК-дисплей с подсветкой: Локальная индикация

Области применения

Химическая промышленность: Вязкие; кристаллизующиеся среды
Нефтехимия: Нефтепродукты; битум
Пищевая промышленность: Шоколад; йогурт; мёд
Целлюлозно-бумажная: Целлюлоза; шлам
Общие применения: Измерение уровня и давления вязких сред

Принцип работы

Фланцевый преобразователь давления FTV-1600Q измеряет давление или гидростатическое давление столба жидкости в ёмкости. Мембрана большого диаметра, установленная на фланце, контактирует с измеряемой средой. Через заполняющую жидкость, находящуюся в капиллярной трубке, давление передаётся на измерительный сенсор преобразователя. Измеренное давление преобразуется в стандартный выходной сигнал 4-20 мА с HART-протоколом.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (фланцевый преобразователь давления)

Применение Измерение уровня; давления

Диапазоны измерений 0-1 кПа ... 0-16 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал

Фланцевое присоединение DN50 (2"); DN80 (3"); DN100 (4")

Диаметр мембраны Ø50.5 мм; Ø58 мм; Ø100 мм; Ø117 мм

Капиллярная трубка Длина до 10 м; из нержавеющей стали

Заполняющая жидкость Силиконовое масло; галокарбон; инертный газ

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Степень защиты IP65; IP67

Температура среды -40...+200°C (в зависимости от заполняющей жидкости)

Взрывозащита Ex ia IIC T6; Ex d IIC T6

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10

Инструкция по настройке датчиков давления

 кит. PDF 2022/02/10

Инструкция по установке датчиков давления

 кит. PDF 2022/02/10

Протоколы связи

 кит. PDF 2022/02/10

Быстрая проверка связи

 кит. zip 2022/02/10

Клиентское ПО для связи

 кит. zip 2022/02/10
