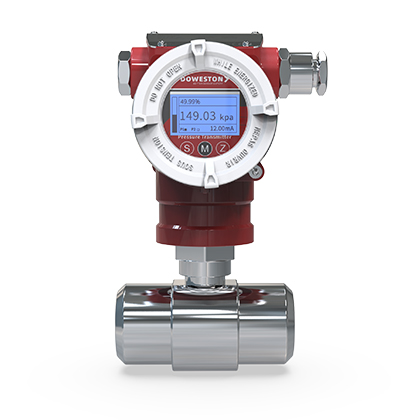

Преобразователь давления без зажимного блока серии FTV-1600Q - видеопрезентация продукта DOWESTON

Преобразователь давления без зажимного блока серии FTV-1600Q - фото продукта 1 DOWESTON

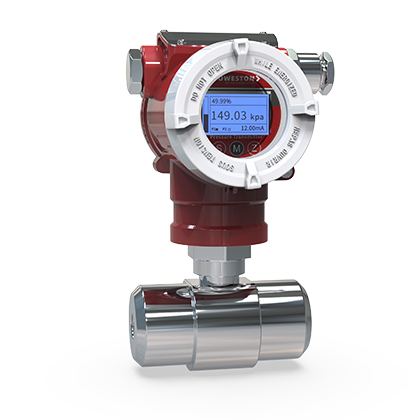

Преобразователь давления без зажимного блока серии FTV-1600Q - фото продукта 2 DOWESTON

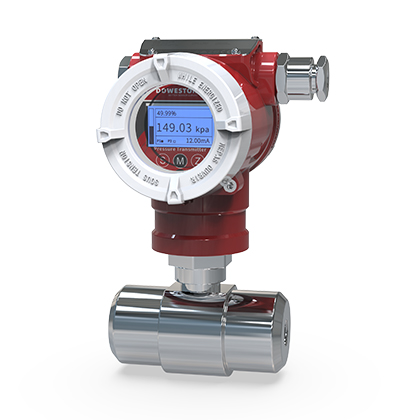

Преобразователь давления без зажимного блока серии FTV-1600Q - фото продукта 3 DOWESTON

Преобразователь давления без зажимного блока серии FTV-1600Q

Name: Преобразователь давления без зажимного блока серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ БЕЗ ЗАЖИМНОГО БЛОКА

FTV-1600Q Серия Преобразователь давления без зажимного блока

Базовая модель дифференциального преобразователя без встроенного manifold

FTV-1600Q — это базовый интеллектуальный дифференциальный преобразователь давления без встроенной трёхклапанной группы.

Эта модель предназначена для применений, где manifold уже установлен отдельно или не требуется вообще. Преобразователь сохраняет все интеллектуальные функции: высокую точность, цифровую температурную компенсацию и протокол HART. Гибкая конструкция позволяет установить внешнюю трёх- или пятиклапанную группу в соответствии с требованиями конкретного применения. Идеальное решение для систем, где уже используются отдельные manifold.

Подробнее

Особенности

Особенности продукта

Базовая модель: Без встроенного manifold
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
Цифровая температурная компенсация: Стабильность
Совместимость с внешними manifold: Трёх-; пятиклапанные группы
Нержавеющая сталь: Коррозионная стойкость
ЖК-дисплей с подсветкой: Локальная индикация

Области применения

Нефтегазовая отрасль: Расходомерные устройства; фильтры
Химическая промышленность: Уровень в закрытых ёмкостях
Энергетика: Контроль загрязнённости фильтров
Фармацевтика: Гигиеническое исполнение (по заказу)
Общие применения: Измерение перепада давления с внешним manifold

Принцип работы

Базовый дифференциальный преобразователь давления FTV-1600Q измеряет разность между давлениями, подведёнными к камерам высокого (HP) и низкого (LP) давления. Две разделительные мембраны через передающую жидкость передают давления на измерительный модуль. Измеряемый перепад давления вызывает смещение измерительной мембраны, что преобразуется в электрический сигнал. В отличие от моделей со встроенным manifold, эта версия требует внешней трёх- или пятиклапанной группы для подключения к процессу.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (базовый дифференциальный, без manifold)

Тип измерения Дифференциальное давление; уровень; расход

Диапазоны измерений 0-0.1 кПа ... 0-7 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Статическое давление До 16 МПа; до 42 МПа (высокостатическое)

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал

Материал корпуса Нержавеющая сталь 316L; алюминий с покрытием

Присоединение к процессу 1/4-18 NPT (внутр./наруж.); ротовое; фланцевое

Степень защиты IP65; IP67

Температура среды -40...+120°C; +200°C (с выносными уплотнениями)

Дисплей ЖК с подсветкой; 5 цифр; настраиваемый

Взрывозащита Ex ia IIC T6; Ex d IIC T6; FM; CSA

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175
