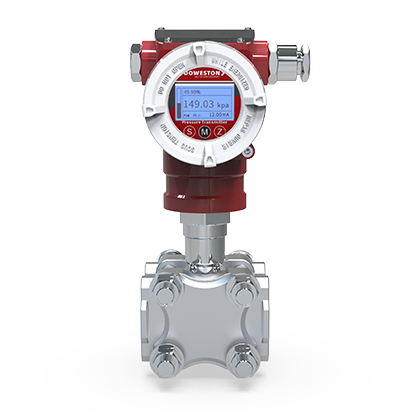

Интеллектуальный преобразователь перепада давления с зажимным блоком серии FTV-1600Q - фото продукта 1 DOWESTON

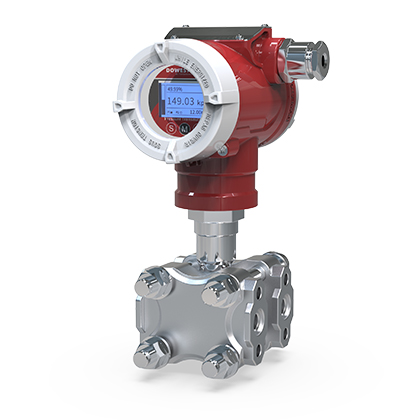

Интеллектуальный преобразователь перепада давления с зажимным блоком серии FTV-1600Q - фото продукта 2 DOWESTON

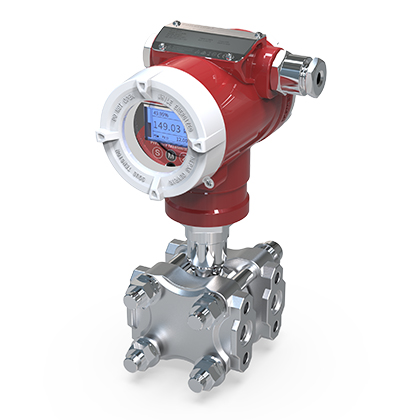

Интеллектуальный преобразователь перепада давления с зажимным блоком серии FTV-1600Q - фото продукта 3 DOWESTON

Интеллектуальный преобразователь перепада давления с зажимным блоком серии FTV-1600Q

Name: Интеллектуальный преобразователь перепада давления с зажимным блоком серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ ИНТЕЛЛЕКТУАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ С ЗАЖИМНЫМ БЛОКОМ

FTV-1600Q Серия Интеллектуальный преобразователь перепада давления с зажимным блоком

Дифференциальный преобразователь давления с интегрированной трёхклапанной группой

FTV-1600Q — это интеллектуальный дифференциальный преобразователь давления, в который интегрирована зажимная трёхклапанная группа (manifold).

Интегрированная трёхклапанная группа позволяет выполнять операцию балансировки и дренажа без дополнительных внешних вентилей. Это упрощает монтаж, снижает количество потенциальных мест утечек и уменьшает общую стоимость системы. Встроенный микропроцессор и протокол HART обеспечивают высокую точность, цифровую температурную компенсацию и расширенную диагностику. Идеальное решение для измерения перепада давления на фильтрах, расходомерах и уровня в закрытых резервуарах.

Подробнее

Особенности

Особенности продукта

Интегрированная трёхклапанная группа: Зажимной блок; упрощённый монтаж
Интеллектуальная электроника: Микропроцессор; HART-протокол
Высокая точность: ±0.075 % от диапазона
Цифровая температурная компенсация: Стабильность при изменении температуры
Двойная мембрана: Перевёрнутая конструкция; защита от перегрузки
Нержавеющая сталь: Коррозионная стойкость
ЖК-дисплей с подсветкой: Локальная индикация

Области применения

Нефтегазовая отрасль: Расходомерные устройства; фильтры
Химическая промышленность: Уровень в закрытых ёмкостях
Энергетика: Контроль загрязнённости фильтров
Фармацевтика: Гигиеническое исполнение (по заказу)
Общие применения: Измерение перепада давления

Принцип работы

Дифференциальный преобразователь давления с интегрированной трёхклапанной группой FTV-1600Q измеряет разность между давлениями, подведёнными к камерам высокого (HP) и низкого (LP) давления. Две разделительные мембраны через передающую жидкость передают давления на измерительный модуль (сенсор ёмкостного типа). Измеряемый перепад давления вызывает смещение измерительной мембраны, что преобразуется в электрический сигнал. Встроенная трёхклапанная группа позволяет изолировать преобразователь от процесса (закрытие HP и LP вентилей) и выравнивать давления в камерах (открытие балансировочного вентиля).

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (дифференциальный с manifold)

Тип измерения Дифференциальное давление; уровень; расход

Диапазоны измерений 0-0.1 кПа ... 0-7 МПа; по заказу

Основная погрешность ±0.075 %; ±0.1 %; ±0.2 %

Стабильность (годовая) ±0.1 % от диапазона

Статическое давление До 16 МПа; до 42 МПа (высокостатическое)

Выходной сигнал 4-20 мА с HART; PROFIBUS PA; FOUNDATION Fieldbus

Питание 10.5-42 В пост. тока

Материал мембраны Нержавеющая сталь 316L; Hastelloy C-276; Monel; тантал

Материал корпуса Нержавеющая сталь 316L; алюминий с покрытием

Интегрированный manifold Трёхклапанный (зажимной); пятиклапанный (по заказу)

Присоединение к процессу 1/4-18 NPT (внутр./наруж.); ротовое; фланцевое

Степень защиты IP65; IP67

Температура среды -40...+120°C; +200°C (с выносными уплотнениями)

Дисплей ЖК с подсветкой; 5 цифр; настраиваемый

Взрывозащита Ex ia IIC T6; Ex d IIC T6; FM; CSA

Соответствие стандартам CE, ATEX, IECEx, EAC, SIL2, NACE MR0175
