Name: TVG-G2 Двухвентильный блок
Brand: DOWESTON

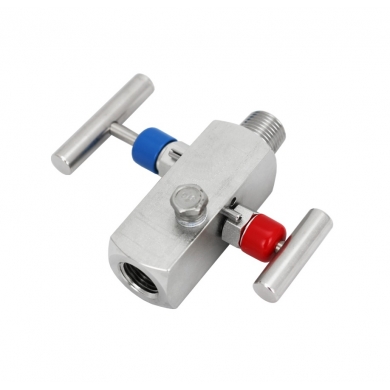

TVG-G2 Двухвентильный блок

TVG-G2 ДВУХВЕНТИЛЬНЫЙ БЛОК (ДВУХКЛАПАННАЯ ГРУППА) TVG-G2 Двухвентильный блок (двухклапанная …

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TVG-G2 ДВУХВЕНТИЛЬНЫЙ БЛОК (ДВУХКЛАПАННАЯ ГРУППА)

TVG-G2 Двухвентильный блок (двухклапанная группа)

Компактная двухклапанная группа для преобразователей давления

TVG-G2 — это двухвентильный блок (двухклапанная группа), предназначенный для подключения преобразователей давления к технологическим процессам.

Двухклапанная группа объединяет в одном корпусе запорный и дренажный вентили. Это позволяет изолировать преобразователь от процесса и выполнять дренаж без отключения от системы. Компактная конструкция из нержавеющей стали обеспечивает высокую коррозионную стойкость и надёжность. Идеальное решение для широкого спектра применений, где требуется простое и надёжное подключение преобразователей давления.

Особенности

FEATURES

Особенности продукта

Двухклапанная конструкция: Запор + дренаж
Нержавеющая сталь: Коррозионная стойкость
Высокое давление: До 41 МПа
Высокая температура: До +200°C
Тип уплотнения: Мягкое металлическое; PTFE
Стандартные соединения: NPT; ротовое
Компактный дизайн: Малая занимаемая площадь

Области применения

Нефтегазовая отрасль: Манометры; преобразователи давления
Химическая промышленность: Технологические процессы
Энергетика: Котлы; трубопроводы
Нефтехимия: Измерение давления
Общие применения: Простое подключение преобразователей давления

Принцип работы

Двухклапанная группа TVG-G2 состоит из запорного и дренажного вентилей. Запорный вентиль перекрывает поток среды к преобразователю, позволяя изолировать его от процесса. Дренажный вентиль позволяет сбросить давление и слить среду из импульсной линии и преобразователя перед обслуживанием. Такая конструкция обеспечивает безопасную установку, калибровку и обслуживание преобразователя. По сравнению с трёх- и пятиклапанными группами, двухклапанная является наиболее простой и экономичной для одноточечных измерений давления.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель TVG-G2 Two-valve Manifold (двухклапанная группа)

Количество вентилей 2 (1 × запор, 1 × дренаж)

Материал корпуса Нержавеющая сталь 316/316L

Материал уплотнения PTFE; графит; нержавеющая сталь

Максимальное рабочее давление До 41 МПа (6000 psi)

Температура среды -60...+200°C; +400°C (высокотемпературный)

Входные соединения 1/2" NPT (внутр.); ротовое

Выходные соединения 1/2" NPT (наруж.); для преобразователей

Тип вентиля Игольчатый; шаровой

Уплотнение штока Сальниковое; O-ring

Класс давления ANSI 600; ANSI 2500; PN100; PN420

Испытание на утечку Гидравлическое; пневматическое

Взрывозащита Нет (пассивный компонент)

Соответствие стандартам ANSI B16.34, NACE MR0175, CE, EAC
