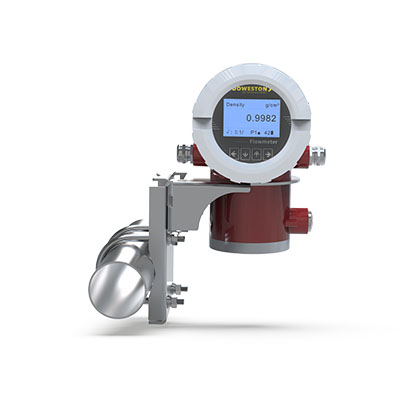

Кориолисовый массовый расходомер серии FTM-LNGmass - фото продукта 1 DOWESTON

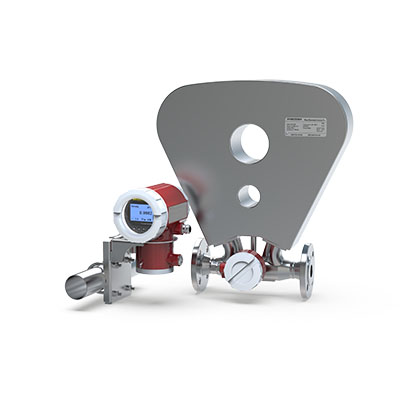

Кориолисовый массовый расходомер серии FTM-LNGmass - фото продукта 2 DOWESTON

Кориолисовый массовый расходомер серии FTM-LNGmass

Name: Кориолисовый массовый расходомер серии FTM-LNGmass
Brand: DOWESTON

КОРИОЛИСОВЫЙ МАССОВЫЙ РАСХОДОМЕР ДЛЯ СПГ FTM-LNGMASS

серия FTM-LNGmass Кориолисовый массовый расходомер

Специализированный расходомер для сжиженного природного газа (СПГ)

FTM-LNGmass — это кориолисовый массовый расходомер, специально разработанный для измерения расхода сжиженного природного газа (СПГ/LNG) при криогенных температурах.

Прибор способен работать при температуре среды до -196°C и предназначен для использования на терминалах СПГ, газозаправочных станциях для СПГ, в цистернах для перевозки сжиженного газа и других криогенных применениях. Обеспечивает высокую точность измерения массового расхода и плотности СПГ.

Подробнее

Особенности

Особенности продукта

Криогенное исполнение: До -196°C
Специализация для СПГ: Сжиженный природный газ
Прямое измерение массового расхода: Без компенсации
Измерение плотности: Контроль состава СПГ
Высокая точность: ±0.15% от измеряемого значения
Соответствие MID: Для коммерческого учёта
Длинная охлаждающая ножка: Защита электроники от холода

Области применения

Терминалы СПГ: Приём и отгрузка сжиженного газа
Газозаправочные станции СПГ: Заправка автомобильных баков
Цистерны для СПГ: Измерение при транспортировке
Регазовые заводы: Контроль расхода
Криогенные применения: Другие сжиженные газы

Принцип работы

Кориолисовый массовый расходомер использует принцип кориолисовой силы. Измерительная труба совершает колебания в собственной частоте. Когда жидкость (сжиженный природный газ) протекает через колеблющуюся трубу, на неё действует кориолисова сила, которая вызывает фазовый сдвиг колебаний. Этот фазовый сдвиг пропорционален массовому расходу. В криогенном исполнении применяется длинная охлаждающая ножка, которая защищает электронный преобразователь от воздействия сверхнизких температур. Специальные материалы измерительной трубы обеспечивают работу при температуре до -196°C.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые параметры	Массовый расход СПГ; плотность; температура
Применяемые среды	Сжиженный природный газ (СПГ/LNG); азот; аргон и др. криогенные среды
Диаметр условного прохода	DN15...DN150
Точность измерения расхода	±0.15% ИР; ±0.2% ИР (малые расходы)
Точность измерения плотности	±0.0005 г/см³
Диапазон расхода	0...100 кг/ч ... 0...600 т/ч (в зависимости от DN)
Отношение диапазонов	100:1
Температура среды	-196...+80°C
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа; 16 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	Цветной графический ЖК; отображение расхода, плотности и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 20 Вт
Длина охлаждающей ножки	200...500 мм (в зависимости от температуры среды)
Присоединение	Фланцевое; резьбовое
Материал измерительной трубы	Нержавеющая сталь 316L; нержавеющая сталь 304 (криогенная)
Материал корпуса	Нержавеющая сталь; алюминий
Уплотнения	Нержавеющая сталь; спирально-навитые металлические
Степень защиты	IP66 / IP67
Взрывозащита	Ex db eb ib IIC T4 (для СПГ)
Метрологическое утверждение	Утверждён тип средства измерений РФ
Соответствие стандартам	ГОСТ Р, OIML R117, MID, EN 1762, CE, EAC
