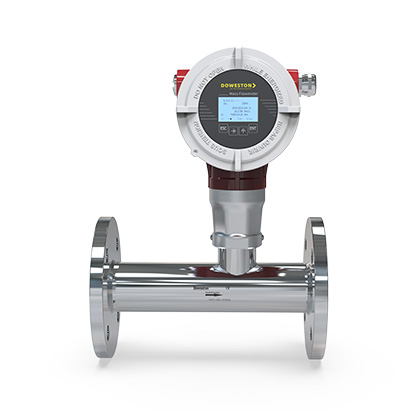

Термический массовый расходомер газа стандартного исполнения серии FTV-1600Q - видеопрезентация продукта DOWESTON

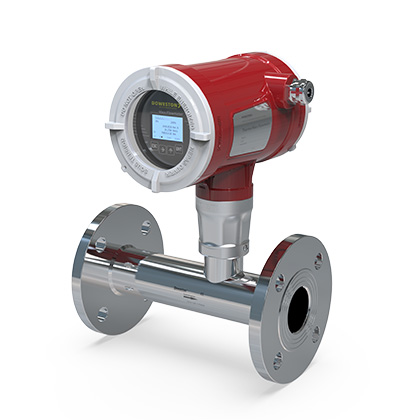

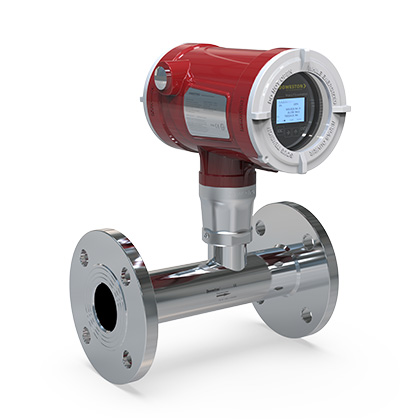

Термический массовый расходомер газа стандартного исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

Термический массовый расходомер газа стандартного исполнения серии FTV-1600Q

Name: Термический массовый расходомер газа стандартного исполнения серии FTV-1600Q
Brand: DOWESTON

ТЕРМИЧЕСКИЙ МАССОВЫЙ РАСХОДОМЕР ГАЗА СТАНДАРТНОГО ИСПОЛНЕНИЯ FTV-1600Q СЕРИИ

FTV-1600Q серия Термический массовый расходомер газа стандартного исполнения

Универсальный термоанемометрический расходомер для массового расхода газов

FTV-1600Q серия (стандартное исполнение) — это термоанемометрический массовый расходомер газа, предназначенный для непрерывного измерения массового расхода различных газов в промышленности.

Прибор использует принцип теплового расширения (термоанемометрии), который обеспечивает прямое измерение массового расхода газа без необходимости температурной и давленческой компенсации. Универсальное исполнение подходит для большинства стандартных применений.

Подробнее

Особенности

Особенности продукта

Прямое измерение массового расхода: Без компенсации температуры и давления
Универсальное исполнение: Для большинства стандартных применений
Высокая чувствительность: Измерение малых расходов
Широкий диапазон: turndown до 100:1
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение расхода и температуры
Простая установка: Врезной датчик в трубопровод

Области применения

Энергетика: Измерение расхода природного газа, воздуха
Химическая промышленность: Технологические газы
Металлургия: Контроль расхода газов
Экологический мониторинг: Измерение выбросов
Нефтегазовая отрасль: Измерение расхода попутного газа

Принцип работы

Термоанемометрический расходомер использует принцип теплового расширения. Два датчика температуры (один нагреваемый, один опорный) установлены в потоке газа. Нагреваемый датчик поддерживает постоянную температуру выше температуры среды. Мощность, необходимая для поддержания этой разницы температур, пропорциональна массовому расходу газа. Чем выше расход газа, тем больше тепла уносится от нагреваемого датчика, и тем больше мощности требуется для поддержания температуры.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Массовый расход газов
Диаметр условного прохода	DN15...DN200
Точность измерения	±1% ИР; ±0.5% ИР (по заказу)
Повторяемость	±0.25%
Диапазон расходов	0.1...100 нм/с (в зависимости от DN)
Отношение диапазонов	100:1
Типы газов	Воздух, азот, аргон, кислород, природный газ и др.
Температура среды	-40...+200°C
Температура окружающей среды	-40...+60°C
Номинальное давление	1.6 МПа; 4.0 МПа (по заказу)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus
Релейные выходы	2 реле; 30 В DC / 0.1 А
Дисплей	ЖК; отображение расхода и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 10 Вт
Присоединение	Резьбовое; фланцевое
Материал измерительного датчика	Нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
