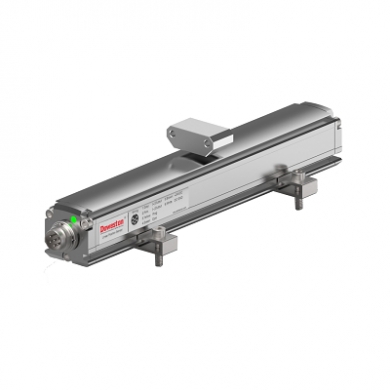

Name: KSN-100 магнитострикционный датчик перемещения профессионального класса для ЧПУ
Brand: DOWESTON

KSN-100 магнитострикционный датчик перемещения профессионального класса для ЧПУ

ПРОФЕССИОНАЛЬНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ СТАНКОВ С ЧПУ KSN-100 KSN-100 Ма…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ПРОФЕССИОНАЛЬНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ СТАНКОВ С ЧПУ KSN-100

KSN-100 Магнитострикционный датчик перемещения профессионального класса для ЧПУ

Высокоточный датчик для систем обратной связи станков с числовым программным управлением

KSN-100 — это магнитострикционный датчик перемещения профессионального класса, специально разработанный для систем обратной связи станков с ЧПУ и высокоточных систем позиционирования.

Датчик обеспечивает высочайшую точность и повторяемость измерения, что критично для станков с ЧПУ, где требуется точное позиционирование рабочего инструмента. Прочная конструкция и высокая устойчивость к окружающим условиям (охлаждающая жидкость, масляный туман, вибрация) позволяют использовать его непосредственно на станках. Высокоскоростной интерфейс SSI или EnDat обеспечивает быструю передачу данных в систему управления ЧПУ.

Особенности

FEATURES

Особенности продукта

Высочайшая точность: ±0.005% от диапазона
Высокое разрешение: До 0.1 мкм
Высокоскоростной интерфейс: SSI / EnDat / Fanuc
Прочная конструкция: Для станочных условий
Устойчивость к СОЖ: Защита от охлаждающей жидкости
Высокая виброустойчивость: До 20 g
Длительный срок службы: Бесконтактное измерение

Области применения

Станки с ЧПУ: Токарные, фрезерные, шлифовальные станки
Системы позиционирования: Высокоточные линейки
Измерительные машины: Координатно-измерительные машины (КИМ)
Полупроводниковая промышленность: Прецизионное оборудование
Авиакосмическая отрасль: Испытательные стенды

Принцип работы

Датчик KSN-100 использует магнитострикционный принцип измерения. Внутри измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на подвижной части станка, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня со скоростью звука. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала точно измеряется и пропорционально расстоянию до магнита. Встроенная электроника высокого разрешения вычисляет положение и передаёт его в систему управления ЧПУ через высокоскоростной цифровой интерфейс.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Магнитострикционный датчик перемещения профессионального класса
Диапазон измерений	50...2000 мм
Разрешение	0.1 мкм; 0.01 мкм (по заказу)
Линейность	±0.005% от диапазона; ±0.002% (калиброванный)
Повторяемость	±0.0005% от диапазона
Воспроизводимость	±0.001% от диапазона
Время отклика	< 0.5 мс
Интерфейс	SSI; EnDat 2.2; Fanuc αi; Siemens DRIVE-CLiQ
Тактовая частота	До 10 МГц (SSI); до 16 МГц (EnDat)
Температурный дрейф нуля	±5 мкм / °C
Температурный дрейф шкалы	±10 ppm / °C
Температура среды	-20...+85°C
Температура окружающей среды	-10...+70°C
Питание	5 В DC; 24 В DC (в зависимости от интерфейса)
Потребляемый ток	< 150 мА (5 В)
Виброустойчивость	До 20 g (10...2000 Гц)
Ударопрочность	До 100 g (6 мс)
Материал измерительного стержня	Нержавеющая сталь 1.4404 (316L)
Позиционный магнит	Постоянный магнит (SmCo); термостабильный
Материал корпуса	Анодированный алюминий; нержавеющая сталь
Стойкость к СОЖ	Устойчив к большинству охлаждающих жидкостей и масел
Электрическое соединение	M23 (12-pin); кабель (различной длины)
Степень защиты	IP65 / IP67
Соответствие стандартам	EN 61000-6-2/4, ГОСТ Р, CE, EAC
