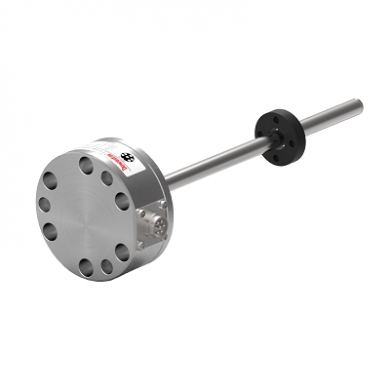

GBW-100 магнитострикционный датчик перемещения тяжёлого класса для мобильной техники

Name: GBW-100 магнитострикционный датчик перемещения тяжёлого класса для мобильной техники
Brand: DOWESTON

ТЯЖЁЛЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ МОБИЛЬНОЙ ТЕХНИКИ GBW-100

GBW-100 Магнитострикционный датчик перемещения тяжёлого класса для мобильной техники

Высоконадёжный датчик для гидравлических систем строительной и сельскохозяйственной техники

GBW-100 — это магнитострикционный датчик перемещения тяжёлого класса, специально разработанный для использования в мобильной технике: строительных машинах, сельскохозяйственных тракторах, подъёмных кранах и другой спецтехнике.

Прибор имеет сверхпрочную конструкцию, рассчитанную на работу в тяжёлых условиях: высокая вибрация, удары, перепады температур, пыль и влага. Датчик встраивается непосредственно в гидроцилиндр и обеспечивает точный контроль положения штока, что необходимо для систем автоматизации и безопасности мобильной техники.

Подробнее

Особенности

Особенности продукта

Тяжёлый класс: Для экстремальных условий эксплуатации
Встраиваемая конструкция: В гидроцилиндры
Высокая виброустойчивость: До 30 g
Устойчивость к ударам: До 100 g
Широкий температурный диапазон: -40...+105°C
Высокая степень защиты: IP67 / IP69K
CAN-bus выход: Для мобильных систем управления

Области применения

Строительная техника: Экскаваторы, бульдозеры, краны
Сельскохозяйственная техника: Тракторы, комбайны, опрыскиватели
Подъёмные механизмы: Автокраны, подъёмники, лифты
Гидравлические системы: Контроль положения штоков
Военная техника: Бронированные машины, артиллерийские установки

Принцип работы

Датчик GBW-100 встраивается внутрь гидроцилиндра. Позиционный магнит установлен на поршне и перемещается вместе с ним. Магнитострикционный принцип измерения основан на определении времени распространения упругой волны по волноводу, расположенному внутри измерительного стержня. Это обеспечивает бесконтактное измерение положения поршня с высокой точностью и надёжностью. Встроенная электроника преобразует измеренное положение в стандартный выходной сигнал (CAN-bus или аналоговый), который используется системой управления мобильной техники.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Магнитострикционный датчик перемещения тяжёлого класса
Диапазон измерений	50...4000 мм
Разрешение	0.1 мм
Линейность	±0.05% от диапазона; ±0.02% (по заказу)
Повторяемость	±0.005% от диапазона
Время отклика	До 1 мс
Выходной сигнал	CAN-bus (CANopen / SAE J1939); 4-20mA; 0-10В
Температурный дрейф	±20 мкм / °C
Температура среды	-40...+105°C; +125°C (кратковременно)
Температура окружающей среды	-40...+85°C
Номинальное давление в цилиндре	До 40 МПа; пиковое: 70 МПа
Питание	9...36 В DC (для мобильной техники); 24 В DC
Потребляемый ток	< 100 мА
Виброустойчивость	До 30 g (10...2000 Гц)
Ударопрочность	До 100 g (11 мс)
Материал измерительного стержня	Нержавеющая сталь 1.4404 (316L)
Позиционный магнит	Постоянный магнит (NdFeB); встроенный в поршень
Материал корпуса	Нержавеющая сталь; оцинкованная сталь
Электрическое соединение	M12 (8-pin); Deutsch DT04-08PA; Amphenol
Степень защиты	IP67 / IP69K
Соответствие стандартам	EN 61000-6-2/4 (электромагнитная совместимость для промышленной и мобильной техники), CE, EAC
