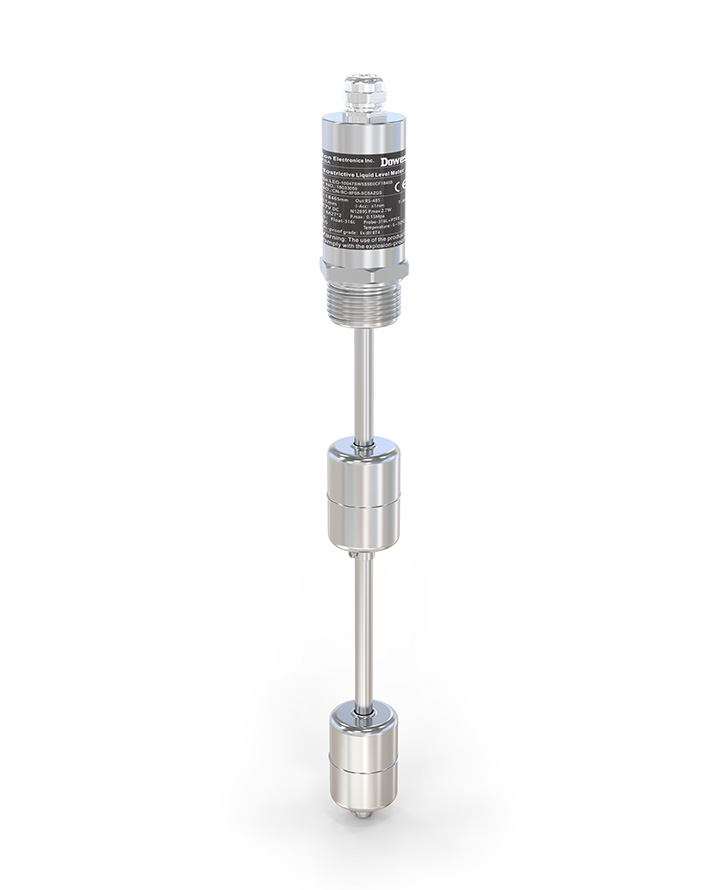

Взрывозащищённый магнитострикционный уровнемер типа A серии FTV-1600Q - фото продукта 1 DOWESTON

Взрывозащищённый магнитострикционный уровнемер типа A серии FTV-1600Q

Name: Взрывозащищённый магнитострикционный уровнемер типа A серии FTV-1600Q
Brand: DOWESTON

ВЗРЫВОЗАЩИЩЁННЫЙ·МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР (ТИП A) FTV-1600Q

FTV-1600Q серия Взрывозащищённый магнитострикционный уровнемер типа A

Высокоточный магнитострикционный уровнемер для взрывоопасных зон

FTV-1600Q (тип A) — это взрывозащищённый магнитострикционный уровнемер, предназначенный для высокоточного измерения уровня жидкостей в резервуарах и ёмкостях во взрывоопасных зонах нефтегазовой и химической промышленности.

Магнитострикционный принцип обеспечивает высокую точность и повторяемость измерений. Взрывозащищённое исполнение Ex ia IIC T6 позволяет использовать прибор во взрывоопасных зонах.

Подробнее

Особенности

Особенности продукта

Магнитострикционный принцип: Высокая точность и стабильность
Взрывозащита Ex ia: Для взрывоопасных зонов
Измерение уровня и температуры: Дополнительные датчики температуры
Непрерывное измерение: Аналоговый выход 4-20mA HART
Нет движущихся частей: Высокая надёжность
Высокая повторяемость: ±0.1 мм
Различные длины: От 0.5 до 6 метров

Области применения

Нефтегазовая отрасль: Измерение уровня в резервуарах
Нефтеперерабатывающие заводы: Контроль уровня технологических ёмкостей
Химическая промышленность: Измерение уровня агрессивных жидкостей
Нефтебазы: Учёт уровня нефтепродуктов
СПГ-терминалы: Измерение уровня сжиженных газов

Принцип работы

Катушка в верхней части датчика генерирует электрический импульс, который распространяется вниз по волноводу из магнитострикционного материала. Магнитное поле поплавка взаимодействует с магнитострикционным волноводом, создавая обратный импульс. Время распространения импульса точно измеряется и преобразуется в расстояние до поплавка, что позволяет вычислить текущий уровень жидкости.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, совместимые с нержавеющей сталью
Диапазон измерения	0.5...6 м (по заказу до 20 м)
Точность измерения	±0.5 мм; ±0.1 мм (прецизионный)
Повторяемость	±0.1 мм
Разрешение	0.1 мм
Плотность жидкости (минимальная)	0.7 г/см³
Температура среды	-40...+125°C; -60...+200°C (высокотемпературный)
Максимальное давление	16 бар; 40 бар (высокодавление)
Температурные датчики (опция)	До 5 точек измерения температуры
Выходной сигнал	4-20mA HART; RS485 Modbus
Дисплей (опция)	ЖК, отображение уровня и температуры
Питание	24 В DC
Присоединение к процессу	Фланцевое DN50...DN200; резьбовое G1½
Материал зонда	Нержавеющая сталь 304; 316L
Материал поплавка	Нержавеющая сталь 304; 316L
Материал корпуса	Нержавеющая сталь 304; алюминиевый сплав
Уплотнения	FKM; EPDM; PTFE
Степень защиты	IP65 / IP67
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Соответствие стандартам	ГОСТ Р, EN 61000-6, ATEX, IECEx, CE, EAC
