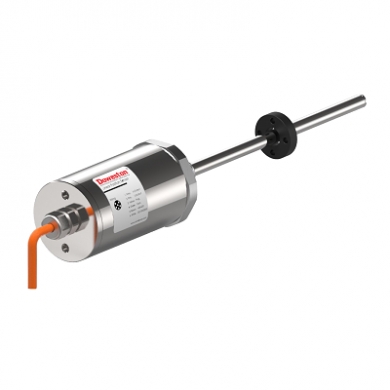

Name: WHW-100 водонепроницаемый магнитострикционный датчик перемещения морского исполнения
Brand: DOWESTON

WHW-100 водонепроницаемый магнитострикционный датчик перемещения морского исполнения

ВОДОНЕПРОНИЦАЕМЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ МОРСКОГО ИСПОЛНЕНИЯ WHW-100 WHW-100…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВОДОНЕПРОНИЦАЕМЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ МОРСКОГО ИСПОЛНЕНИЯ WHW-100

WHW-100 Водонепроницаемый магнитострикционный датчик перемещения морского исполнения

Высоконадёжный датчик для судостроения и морских применений

WHW-100 — это водонепроницаемый магнитострикционный датчик перемещения морского исполнения, специально разработанный для использования на судах и морских платформах.

Датчик имеет сверхпрочную конструкцию, рассчитанную на эксплуатацию в морской среде: высокая влажность, солёный туман, вибрация, удары. Корпус выполнен из морской нержавеющей стали или бронзы, что обеспечивает устойчивость к коррозии. Соответствует морским классификационным обществам (Российский морской регистр судоходства, DNV, LR).

Особенности

FEATURES

Особенности продукта

Морское исполнение: Для судов и морских платформ
Высокая коррозионная стойкость: Морская нержавеющая сталь, бронза
Степень защиты IP68: Погружение в воду
Магнитострикционный принцип: Высокая точность
Бесконтактное измерение: Длительный срок службы
Соответствие морским стандартам: РС, DNV, LR
Выход SSI / 4-20mA / CAN: Интеграция в судовые системы

Области применения

Судостроение: Рулевые машины, стабилизаторы, краны
Морские платформы: Нефтегазовые платформы, причалы
Гидравлические системы: Контроль положения штоков
Балластные системы: Измерение уровня жидкости
Подъёмные механизмы: Крановые установки на судах

Принцип работы

Датчик WHW-100 использует магнитострикционный принцип измерения. Внутри герметичного измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на движущемся объекте, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение и преобразует его в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Водонепроницаемый магнитострикционный датчик (морское исполнение)
Диапазон измерений	50...3000 мм
Разрешение	1 мкм
Линейность	±0.02% от диапазона
Повторяемость	±0.001% от диапазона
Время отклика	До 1 мс
Выходной сигнал	SSI; 4-20mA; 0-10В; CAN-bus; Profibus-DP
Температурный дрейф	±15 мкм / °C
Температура среды	-20...+85°C
Температура окружающей среды	-25...+70°C
Номинальное давление	До 10 МПа
Питание	24 В DC; ±10%; 12...36 В DC (судовая сеть)
Потребляемая мощность	< 2 Вт
Солевая туманостойкость	Соответствует IEC 60068-2-52
Виброустойчивость	До 20 g (10...500 Гц)
Ударопрочность	До 50 g (11 мс)
Материал измерительного стержня	Морская нержавеющая сталь 316L; бронза CuSn10
Позиционный магнит	Постоянный магнит (NdFeB); защита от коррозии
Материал корпуса	Морская нержавеющая сталь; бронза; с эпоксидным покрытием
Электрическое соединение	Водонепроницаемый разъём (морского исполнения); кабельный ввод
Степень защиты	IP68 (постоянное погружение)
Морская сертификация	Российский морской регистр судоходства (РС); DNV; LR; BV
Соответствие стандартам	IEC 60945 (морское оборудование), ГОСТ Р, CE, EAC
