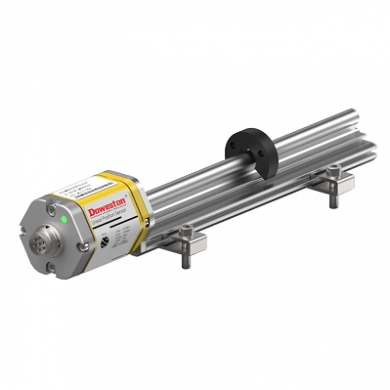

KET-100 наружный датчик перемещения высокого разрешения

Name: KET-100 наружный датчик перемещения высокого разрешения
Brand: DOWESTON

НАРУЖНЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ВЫСОКОГО РАЗРЕШЕНИЯ KET-100

KET-100 Наружный датчик перемещения высокого разрешения

Промышленный датчик линейного перемещения для наружной установки

KET-100 — это наружный (внешний) датчик линейного перемещения высокого разрешения, предназначенный для точного измерения положения и перемещения в промышленных системах.

Прибор имеет прочную внешнюю конструкцию, которая защищает чувствительный элемент от внешних воздействий. Встроенная пружина обеспечивает постоянный контакт измерительного штока с измеряемым объектом. Высокая точность и разрешение делают KET-100 идеальным выбором для применений, где требуется точное измерение перемещения с внешней установкой датчика.

Подробнее

Особенности

Особенности продукта

Наружная установка: Легко монтируется на существующее оборудование
Высокое разрешение: До 0.1 мкм
Встроенная пружина: Постоянный контакт с объектом
Бесконтактный принцип: Длительный срок службы
Прочный корпус: Защита от промышленных воздействий
Выход 4-20mA / RS485: Интеграция в системы управления
Быстрый отклик: Для динамических процессов

Области применения

Станкостроение: Измерение перемещения стола и суппортов
Машиностроение: Контроль положения исполнительных механизмов
Испытательные стенды: Измерение деформации и перемещения
Автоматизация производств: Системы позиционирования
Научные исследования: Точные измерения перемещения

Принцип работы

Датчик перемещения KET-100 использует индуктивный принцип измерения. Измерительный шток, подпружиненный изнутри, контактирует с измеряемым объектом. При перемещении объекта шток перемещается вместе с ним, изменяя положение ferромагнитного сердечника внутри катушек индуктивности. Изменение положения сердечника изменяет коэффициент связи между катушками, что приводит к изменению выходного напряжения. Встроенная электроника обрабатывает сигнал и преобразует его в стандартный выходной сигнал, пропорциональный текущему положению.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Наружный индуктивный датчик линейного перемещения
Диапазон измерений	0...10 мм; 0...25 мм; 0...50 мм; 0...100 мм; 0...200 мм
Разрешение	0.1 мкм (стандарт); 0.01 мкм (высокоточный)
Линейность	±0.05% от диапазона; ±0.02% (по заказу)
Повторяемость	±0.001% от диапазона
Воспроизводимость	±0.005% от диапазона
Время отклика	< 1 мс
Выходной сигнал	4-20mA; 0-10В; RS485 Modbus
Усилие контакта	0.5...2 Н (регулируемое)
Скорость перемещения штока	До 1 м/с
Температурный дрейф	±0.01% / °C от диапазона
Температура среды	-25...+85°C
Температура окружающей среды	-25...+70°C
Питание	24 В DC; ±10%
Потребляемая мощность	< 1.5 Вт
Материал корпуса	Нержавеющая сталь; алюминиевый сплав
Материал штока	Нержавеющая сталь; карбид вольфрама
Направляющая штока	Подшипник скольжения
Степень защиты	IP65
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
