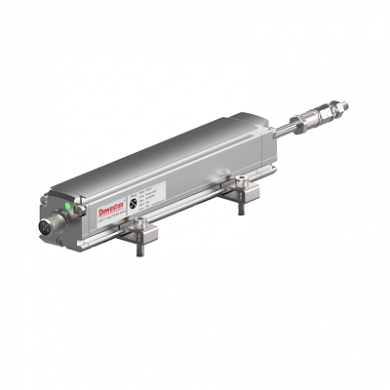

Name: ERR-100 магнитострикционный датчик перемещения с тяговым штоком и проушинами
Brand: DOWESTON

ERR-100 магнитострикционный датчик перемещения с тяговым штоком и проушинами

МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ С ТЯГОВЫМ ШТОКОМ И ПРОУШИНАМИ ERR-100 ERR-100 Магнито…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ С ТЯГОВЫМ ШТОКОМ И ПРОУШИНАМИ ERR-100

ERR-100 Магнитострикционный датчик перемещения с тяговым штоком и проушинами

Датчик перемещения для гидравлических и пневматических цилиндров с шарнирным монтажом

ERR-100 — это магнитострикционный датчик перемещения с тяговым штоком и монтажными проушинами, предназначенный для измерения хода гидравлических и пневматических цилиндров, а также других исполнительных механизмов.

Конструкция датчика с шарнирным креплением (проушины с обеих сторон) позволяет компенсировать небольшие перекосы и несоосность при установке. Тяговый шток соединяется с подвижной частью механизма и обеспечивает надёжное измерение перемещения. Магнитострикционный принцип измерения гарантирует высокую точность и длительный срок службы.

Особенности

FEATURES

Особенности продукта

Шарнирное крепление: Проушины с обеих сторон
Тяговый шток: Для измерения хода цилиндров
Магнитострикционный принцип: Высокая точность
Бесконтактное измерение: Длительный срок службы
Компенсация несоосности: Для удобного монтажа
Выход SSI / 4-20mA: Интеграция в системы управления
Прочная конструкция: Для промышленных условий

Области применения

Гидравлические цилиндры: Контроль хода
Пневмоцилиндры: Измерение перемещения
Испытательные стенды: Измерение хода штоков
Строительная техника: Гидравлические системы
Промышленная автоматизация: Системы позиционирования

Принцип работы

Датчик ERR-100 использует магнитострикционный принцип измерения. Внутри измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на подвижной части (например, поршне гидроцилиндра), создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение и преобразует его в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Магнитострикционный датчик с тяговым штоком и проушинами
Диапазон измерений	50...1500 мм
Разрешение	1 мкм
Линейность	±0.02% от диапазона
Повторяемость	±0.001% от диапазона
Время отклика	До 1 мс
Выходной сигнал	SSI; 4-20mA; 0-10В; RS485 Modbus
Температурный дрейф	±15 мкм / °C
Температура среды	-40...+85°C
Температура окружающей среды	-40...+70°C
Питание	24 В DC; ±10%
Потребляемая мощность	< 2 Вт
Виброустойчивость	До 20 g (10...2000 Гц)
Ударопрочность	До 50 g (11 мс)
Материал тягового штока	Нержавеющая сталь 316L
Монтажные проушины	С внутренней резьбой; нержавеющая сталь
Поперечная нагрузка на шток	До 50 Н
Материал корпуса	Алюминиевый сплав; нержавеющая сталь
Электрическое соединение	M12 (8-pin); кабельный ввод
Степень защиты	IP65
Соответствие стандартам	ГОСТ Р, CE, EAC
