КОМПАКТНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ СТАНКОВ С ЧПУ CSN

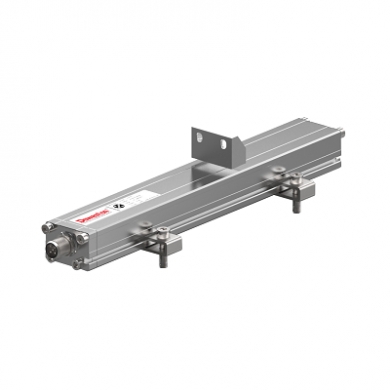

CSN Компактный магнитострикционный датчик перемещения для ЧПУ

Высокоточный компактный датчик для систем обратной связи станков с ЧПУ

CSN — это компактный магнитострикционный датчик перемещения для станков с ЧПУ, сочетающий высокую точность и небольшие габариты.

Компактная конструкция датчика позволяет устанавливать его в ограниченном монтажном пространстве современных станков с ЧПУ. Несмотря на небольшие размеры, датчик обеспечивает высокую точность и повторяемость измерения, что необходимо для высокоточной обработки. Высокоскоростной интерфейс SSI или EnDat обеспечивает быструю передачу данных в систему управления станком.

Особенности

FEATURES

Особенности продукта

Компактная конструкция: Для ограниченного пространства
Высокая точность: ±0.005% от диапазона
Высокое разрешение: До 0.1 мкм
Высокоскоростной интерфейс: SSI / EnDat
Бесконтактное измерение: Длительный срок службы
Устойчивость к СОЖ: Для станочных условий
Простой монтаж: Гибкие варианты установки

Области применения

Малогабаритные станки с ЧПУ: Токарные, фрезерные станки
Системы автоматизации: Компактные системы позиционирования
Измерительные приборы: Прецизионные измерения
Полупроводниковая промышленность: Миниатюрное оборудование
Медицинское оборудование: Точные системы позиционирования

Принцип работы

Датчик CSN использует магнитострикционный принцип измерения. Внутри компактного измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на подвижной части станка, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение и передаёт его в систему управления ЧПУ.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Компактный магнитострикционный датчик перемещения для ЧПУ
Диапазон измерений	50...1000 мм
Разрешение	0.1 мкм
Линейность	±0.005% от диапазона
Повторяемость	±0.0005% от диапазона
Время отклика	< 0.5 мс
Интерфейс	SSI; EnDat 2.2
Тактовая частота	До 10 МГц
Температурный дрейф нуля	±5 мкм / °C
Температурный дрейф шкалы	±10 ppm / °C
Температура среды	-20...+85°C
Температура окружающей среды	-10...+70°C
Питание	5 В DC; 24 В DC
Потребляемый ток	< 120 мА (5 В)
Виброустойчивость	До 20 g (10...2000 Гц)
Ударопрочность	До 100 g (6 мс)
Материал измерительного стержня	Нержавеющая сталь 1.4404 (316L)
Позиционный магнит	Постоянный магнит (SmCo); термостабильный
Материал корпуса	Анодированный алюминий; нержавеющая сталь
Стойкость к СОЖ	Устойчив к большинству охлаждающих жидкостей и масел
Электрическое соединение	M23 (12-pin); кабель
Степень защиты	IP65
Соответствие стандартам	EN 61000-6-2/4, ГОСТ Р, CE, EAC
