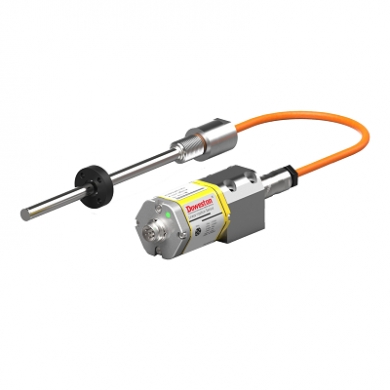

KDH-100 магнитострикционный датчик перемещения высокого разрешения разъёмного исполнения

Name: KDH-100 магнитострикционный датчик перемещения высокого разрешения разъёмного исполнения
Brand: DOWESTON

МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ВЫСОКОГО РАЗРЕШЕНИЯ РАЗЪЁМНОГО ИСПОЛНЕНИЯ KDH-100

KDH-100 Магнитострикционный датчик перемещения высокого разрешения разъёмного исполнения

Высокоточный магнитострикционный датчик линейного перемещения с раздельной конструкцией

KDH-100 — это магнитострикционный датчик линейного перемещения высокого разрешения с раздельной (разъёмной) конструкцией, предназначенный для точного измерения положения в промышленных системах автоматизации.

Раздельная конструкция состоит из измерительного стержня (датчика) и электронного блока, соединённых кабелем. Это позволяет устанавливать электронику в удобном для обслуживания месте, а датчик — непосредственно на технологическом оборудовании. Магнитострикционный принцип измерения обеспечивает высокую точность, разрешение и надёжность при отсутствие контакта между движущимися частями.

Подробнее

Особенности

Особенности продукта

Магнитострикционный принцип: Высокая точность и надёжность
Раздельная конструкция: Гибкость монтажа
Бесконтактное измерение: Длительный срок службы
Высокое разрешение: До 1 мкм
Большие диапазоны измерений: До 5000 мм
Выход SSI / 4-20mA / Profibus: Интеграция в системы управления
Прочный корпус: Для тяжёлых промышленных условий

Области применения

Гидравлические и пневматические системы: Контроль положения штоков
Станкостроение: Обратная связь по положению
Машиностроение: Системы позиционирования
Литьевые машины: Контроль положения плит
Автоматизация производств: Точное позиционирование

Принцип работы

Магнитострикционный датчик использует эффект магнитострикции. Внутри измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на движущемся объекте, создаёт магнитное поле, локально изменяющее свойства волновода. При подаче импульса тока по волноводу возникает упругая волна (волна магнитострикции), которая распространяется вдоль волновода. Когда волна достигает позиции магнита, возникает отраженный сигнал. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Электронный блок вычисляет положение магнита и преобразует его в стандартный выходной сигнал.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Магнитострикционный датчик линейного перемещения (раздельное исполнение)
Диапазон измерений	50...5000 мм
Разрешение	1 мкм (стандарт); 0.1 мкм (высокоточный)
Линейность	±0.02% от диапазона; ±0.01% (по заказу)
Повторяемость	±0.001% от диапазона
Время отклика	До 1 мс (в зависимости от диапазона)
Выходной сигнал	SSI; 4-20mA; 0-10В; Profibus-DP; CANopen
Количество позиционных магнитов	До 20 (многоточечное измерение)
Температурный дрейф	±15 мкм / °C
Температура среды	-40...+105°C; +150°C (высокотемпературный)
Температура окружающей среды	-40...+85°C
Номинальное давление	До 35 МПа (для гидравлических цилиндров)
Питание	24 В DC; ±20%
Потребляемая мощность	< 2 Вт
Длина соединительного кабеля	До 100 м (между датчиком и электроникой)
Материал измерительного стержня	Нержавеющая сталь 316L
Позиционный магнит	Постоянный магнит (NdFeB); встроенный в ползунок
Материал корпуса электроники	Алюминиевый сплав; нержавеющая сталь
Степень защиты	Датчик: IP67; Электроника: IP65
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
