Name: LDW-100 водонепроницаемый магнитострикционный датчик перемещения разъёмного исполнения
Brand: DOWESTON

LDW-100 водонепроницаемый магнитострикционный датчик перемещения разъёмного исполнения

ВОДОНЕПРОНИЦАЕМЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ РАЗЪЁМНОГО ИСПОЛНЕНИЯ LDW-100 LDW-1…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВОДОНЕПРОНИЦАЕМЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ РАЗЪЁМНОГО ИСПОЛНЕНИЯ LDW-100

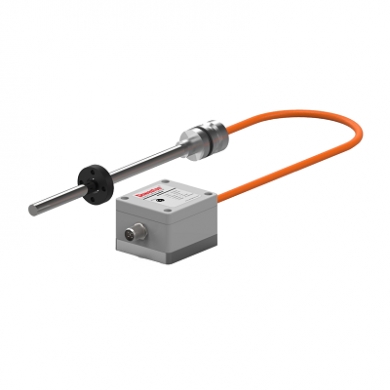

LDW-100 Водонепроницаемый магнитострикционный датчик перемещения разъёмного исполнения

Высоконадёжный датчик для эксплуатации в условиях высокой влажности и погружения в воду

LDW-100 — это водонепроницаемый магнитострикционный датчик перемещения с раздельной конструкцией, предназначенный для эксплуатации в условиях высокой влажности, водяных брызг и периодического погружения в воду.

Высокая степень защиты (IP68) обеспечивает надёжную работу датчика в самых сложных условиях: на открытом воздухе, в дождевальных установках, на очистных сооружениях, в судостроении. Раздельная конструкция позволяет устанавливать электронику в удобном и защищённом месте, а измерительный стержень — непосредственно на объекте.

Особенности

FEATURES

Особенности продукта

Высокая степень защиты IP68: Погружение в воду
Раздельная конструкция: Гибкость монтажа
Магнитострикционный принцип: Высокая точность
Бесконтактное измерение: Длительный срок службы
Коррозионная стойкость: Из нержавеющей стали
Широкий температурный диапазон: -40...+85°C
Выход SSI / 4-20mA / RS485: Интеграция в системы управления

Области применения

Водоподготовка: Очистные сооружения, резервуары с водой
Судостроение: Палубные механизмы, гидравлические системы
Нефтегазовая отрасль: Морские платформы, причальные сооружения
Пищевая промышленность: Мойка, стерилизация (IP69K)
Сельское хозяйство: Дождевальные установки, оросительные системы

Принцип работы

Датчик LDW-100 использует магнитострикционный принцип измерения. Внутри герметичного измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на движущемся объекте, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника (вынесенный блок) вычисляет положение и преобразует его в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Водонепроницаемый магнитострикционный датчик (раздельное исполнение)
Диапазон измерений	50...3000 мм
Разрешение	1 мкм
Линейность	±0.02% от диапазона
Повторяемость	±0.001% от диапазона
Время отклика	До 1 мс
Выходной сигнал	SSI; 4-20mA; 0-10В; RS485 Modbus; Profibus-DP
Температурный дрейф	±15 мкм / °C
Температура среды	-40...+85°C; +125°C (кратковременно)
Температура окружающей среды	-40...+70°C
Номинальное давление	До 10 МПа
Питание	24 В DC; ±10%
Потребляемая мощность	< 2 Вт
Длина соединительного кабеля	До 50 м (между датчиком и электроникой)
Материал измерительного стержня	Нержавеющая сталь 316L
Позиционный магнит	Постоянный магнит (NdFeB); встроенный в ползунок
Материал корпуса электроники	Нержавеющая сталь; алюминиевый сплав с покрытием
Электрическое соединение	Водонепроницаемый разъём M16 / M23; кабельный ввод
Степень защиты	IP68 (постоянное погружение); IP69K (по заказу)
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
