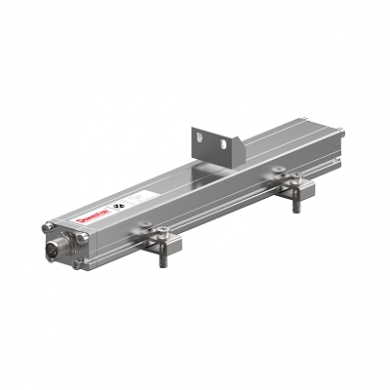

Name: CLN-100 экономичный магнитострикционный датчик перемещения для ЧПУ
Brand: DOWESTON

CLN-100 экономичный магнитострикционный датчик перемещения для ЧПУ

ЭКОНОМИЧНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ СТАНКОВ С ЧПУ CLN-100 CLN-100 Экономи…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ЭКОНОМИЧНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ СТАНКОВ С ЧПУ CLN-100

CLN-100 Экономичный магнитострикционный датчик перемещения для ЧПУ

Доступный по цене высокоточный датчик для станков с ЧПУ

CLN-100 — это экономичный магнитострикционный датчик перемещения для станков с ЧПУ, который сочетает в себе высокие технические характеристики и доступную цену.

Датчик разработан для широкого круга применений, где требуется точное измерение перемещения, но бюджеты на оснащение ограничены. Несмотря на экономичную цену, CLN-100 сохраняет все преимущества магнитострикционных датчиков: бесконтактное измерение, высокую точность, длительный срок службы. Оптимизированная конструкция и современные технологии производства позволили снизить стоимость без потери качества.

Особенности

FEATURES

Особенности продукта

Экономичная цена: Доступное решение
Высокая точность: ±0.02% от диапазона
Бесконтактное измерение: Длительный срок службы
Простая интеграция: Стандартные интерфейсы
Надёжная конструкция: Для промышленных условий
Быстрый монтаж: Гибкие варианты установки
Низкое энергопотребление: Экономичное решение

Области применения

Станки с ЧПУ: Бюджетные модели станков
Системы автоматизации: Стандартные задачи позиционирования
Деревообрабатывающие станки: Измерение положения
Металлообработка: Контроль перемещения
Учебные лаборатории: Образовательное оборудование

Принцип работы

Датчик CLN-100 использует магнитострикционный принцип измерения. Внутри измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на подвижной части станка, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение и преобразует его в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Экономичный магнитострикционный датчик перемещения
Диапазон измерений	50...2000 мм
Разрешение	1 мкм
Линейность	±0.02% от диапазона
Повторяемость	±0.002% от диапазона
Время отклика	До 2 мс
Выходной сигнал	SSI; 4-20mA; 0-10В
Температурный дрейф	±20 мкм / °C
Температура среды	-20...+85°C
Температура окружающей среды	-10...+70°C
Питание	24 В DC; ±10%
Потребляемая мощность	< 1.5 Вт
Виброустойчивость	До 10 g (10...500 Гц)
Ударопрочность	До 30 g (11 мс)
Материал измерительного стержня	Нержавеющая сталь 304
Позиционный магнит	Постоянный магнит (феррит)
Материал корпуса	Алюминиевый сплав
Электрическое соединение	M12 (8-pin); кабель
Степень защиты	IP65
Соответствие стандартам	ГОСТ Р, CE, EAC
