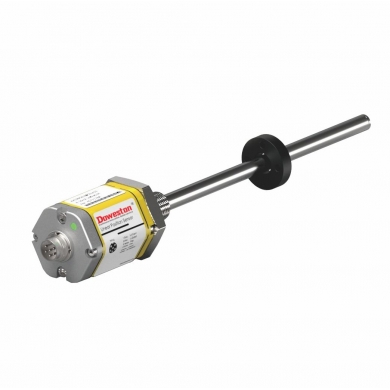

KBI-100 встроенный датчик перемещения высокого разрешения

Name: KBI-100 встроенный датчик перемещения высокого разрешения
Brand: DOWESTON

ВСТРОЕННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ВЫСОКОГО РАЗРЕШЕНИЯ KBI-100

KBI-100 Встроенный датчик перемещения высокого разрешения

Высокоточный индуктивный датчик линейного перемещения

KBI-100 — это встроенный датчик линейного перемещения высокого разрешения, предназначенный для точного измерения положения и перемещения в промышленных системах автоматизации.

Прибор использует индуктивный принцип измерения, который обеспечивает высокую точность и разрешение при отсутствии контакта между движущимися частями. Встроенная конструкция позволяет легко интегрировать датчик в различные механизмы и системы. Высокая линейность и стабильность характеристик делают KBI-100 идеальным выбором для применений, требующих точного измерения положения.

Подробнее

Особенности

Особенности продукта

Высокое разрешение: До 0.1 мкм
Бесконтактный принцип: Длительный срок службы
Встроенная конструкция: Простая интеграция
Высокая линейность: ±0.05% от диапазона
Быстрый отклик: Для динамических процессов
Выход 4-20mA / RS485: Интеграция в системы управления
Прочный корпус: Для промышленных условий

Области применения

Станкостроение: Обратная связь по положению
Машиностроение: Контроль положения исполнительных механизмов
Автоматизация производств: Системы позиционирования
Авиакосмическая отрасль: Точные измерения перемещения
Испытательные стенды: Измерение перемещения и деформации

Принцип работы

Датчик перемещения KBI-100 использует индуктивный принцип измерения. Внутри датчика расположены катушки индуктивности, образующие дифференциальный трансформатор. ferромагнитный сердечник (якорь), соединённый с измеряемым объектом, перемещается внутри катушек. Положение сердечника изменяет коэффициент связи между катушками, что приводит к изменению выходного напряжения. Встроенная электроника обрабатывает сигнал и преобразует его в стандартный выходной сигнал, пропорциональный текущему положению.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Встроенный индуктивный датчик линейного перемещения
Диапазон измерений	0...5 мм; 0...10 мм; 0...25 мм; 0...50 мм; 0...100 мм
Разрешение	0.1 мкм (стандарт); 0.01 мкм (высокоточный)
Линейность	±0.05% от диапазона; ±0.02% (по заказу)
Повторяемость	±0.001% от диапазона
Воспроизводимость	±0.005% от диапазона
Время отклика	< 1 мс
Выходной сигнал	4-20mA; 0-10В; RS485 Modbus
Нелинейность	±0.05% от диапазона
Гистерезис	< 0.01% от диапазона
Температурный дрейф	±0.01% / °C от диапазона
Температура среды	-25...+85°C
Температура окружающей среды	-25...+70°C
Питание	24 В DC; ±10%
Потребляемая мощность	< 1 Вт
Материал корпуса	Нержавеющая сталь; алюминиевый сплав
Материал штока	Нержавеющая сталь; карбид вольфрама
Степень защиты	IP65
Взрывозащита	Ex ia IIC T6 (по заказу)
Соответствие стандартам	ГОСТ Р, CE, EAC
