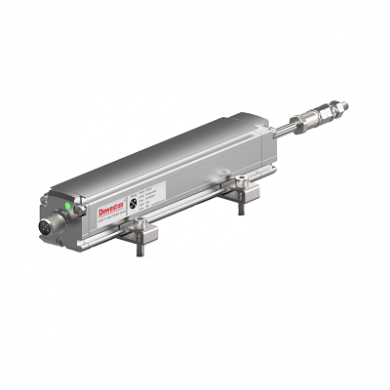

Name: NSR-100 магнитострикционный датчик перемещения с тяговым штоком и универсальным шарниром
Brand: DOWESTON

NSR-100 магнитострикционный датчик перемещения с тяговым штоком и универсальным шарниром

МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ С ТЯГОВЫМ ШТОКОМ И УНИВЕРСАЛЬНЫМ ШАРНИРОМ NSR-100 NSR…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ С ТЯГОВЫМ ШТОКОМ И УНИВЕРСАЛЬНЫМ ШАРНИРОМ NSR-100

NSR-100 Магнитострикционный датчик перемещения с тяговым штоком и универсальным шарниром

Датчик с шарнирным креплением для сложных монтажных условий

NSR-100 — это магнитострикционный датчик перемещения с тяговым штоком и универсальным шарниром, предназначенный для измерения перемещения в условиях, где требуется максимальная гибкость монтажа.

Универсальный шарнир на конце тягового штока позволяет компенсировать не только перекосы, но и угловые отклонения до нескольких градусов. Это особенно важно при установке на подвижных механизмах, где точное совпадение осей затруднено. Датчик обеспечивает высокую точность измерения даже при наличии несоосности, что расширяет область его применения.

Особенности

FEATURES

Особенности продукта

Универсальный шарнир: Компенсация угловых отклонений
Тяговый шток: Для измерения хода механизмов
Магнитострикционный принцип: Высокая точность
Бесконтактное измерение: Длительный срок службы
Гибкий монтаж: Для сложных условий
Выход SSI / 4-20mA: Интеграция в системы управления
Прочная конструкция: Для промышленных условий

Области применения

Гидравлические цилиндры: Контроль хода с несоосностью
Испытательные стенды: Сложные условия установки
Строительная техника: Гидравлические системы
Авиакосмическая отрасль: Испытания конструкций
Промышленная автоматизация: Системы с нестандартным монтажом

Принцип работы

Датчик NSR-100 использует магнитострикционный принцип измерения. Внутри измерительного стержня находится волновод из магнитострикционного материала. Тяговый шток с универсальным шарниром соединяется с подвижной частью механизма. Позиционный магнит, установленный на штоке, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение и преобразует его в стандартный выходной сигнал.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Тип	Магнитострикционный датчик с тяговым штоком и универсальным шарниром
Диапазон измерений	50...1500 мм
Разрешение	1 мкм
Линейность	±0.02% от диапазона
Повторяемость	±0.001% от диапазона
Время отклика	До 1 мс
Выходной сигнал	SSI; 4-20mA; 0-10В; RS485 Modbus
Угол компенсации шарнира	±15° (в обеих плоскостях)
Температурный дрейф	±15 мкм / °C
Температура среды	-40...+85°C
Температура окружающей среды	-40...+70°C
Питание	24 В DC; ±10%
Потребляемая мощность	< 2 Вт
Виброустойчивость	До 20 g (10...2000 Гц)
Ударопрочность	До 50 g (11 мс)
Материал тягового штока	Нержавеющая сталь 316L
Универсальный шарнир	Нержавеющая сталь; самосмазывающиеся втулки
Поперечная нагрузка на шток	До 100 Н (благодаря шарниру)
Материал корпуса	Алюминиевый сплав; нержавеющая сталь
Электрическое соединение	M12 (8-pin); кабельный ввод
Степень защиты	IP65
Соответствие стандартам	ГОСТ Р, CE, EAC
