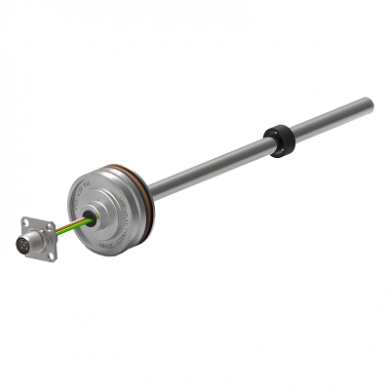

MHC-100 компактный магнитострикционный датчик перемещения для мобильной техники

Name: MHC-100 компактный магнитострикционный датчик перемещения для мобильной техники
Brand: DOWESTON

КОМПАКТНЫЙ МАГНИТОСТРИКЦИОННЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЯ ДЛЯ МОБИЛЬНОЙ ТЕХНИКИ MHC-100

MHC-100 Компактный магнитострикционный датчик перемещения для мобильной техники

Компактный высоконадёжный датчик для гидравлических систем спецтехники

MHC-100 — это компактный магнитострикционный датчик перемещения, специально разработанный для использования в мобильной технике с ограниченным монтажным пространством.

Прибор сочетает в себе высокую точность магнитострикционного принципа измерения и компактные размеры, что позволяет устанавливать его в гидроцилиндры с небольшим монтажным пространством. Несмотря на компактную конструкцию, датчик сохраняет все преимущества магнитострикционных датчиков: бесконтактное измерение, высокая надёжность, длительный срок службы.

Подробнее

Особенности

Особенности продукта

Компактная конструкция: Для ограниченного монтажного пространства
Высокая точность: Магнитострикционный принцип
Бесконтактное измерение: Длительный срок службы
Высокая виброустойчивость: Для мобильной техники
Широкий температурный диапазон: -40...+105°C
CAN-bus выход: Интеграция в системы управления
Высокая степень защиты: IP67

Области применения

Строительная техника: Мини-экскаваторы, погрузчики
Сельскохозяйственная техника: Малогабаритные тракторы, комбайны
Подъёмные механизмы: Небольшие краны, подъёмники
Гидравлические системы: Компактные гидроцилиндры
Промышленная автоматизация: Станки с ограниченным пространством

Принцип работы

Датчик MHC-100 использует магнитострикционный принцип измерения. Внутри измерительного стержня находится волновод из магнитострикционного материала. Позиционный магнит, установленный на поршне гидроцилиндра, создаёт локальное магнитное поле. При подаче импульса тока по волноводу возникает упругая волна, которая распространяется вдоль стержня. В точке расположения магнита волна частично отражается. Время задержки между отправлением импульса и получением отраженного сигнала пропорционально расстоянию до магнита. Встроенная электроника вычисляет положение поршня и преобразует его в стандартный выходной сигнал.

Технические параметры

Технические характеристики

Параметр	Значение
Тип	Компактный магнитострикционный датчик перемещения
Диапазон измерений	50...1500 мм
Разрешение	0.1 мм
Линейность	±0.05% от диапазона
Повторяемость	±0.005% от диапазона
Время отклика	До 1 мс
Выходной сигнал	CAN-bus (CANopen / SAE J1939); 4-20mA; 0-10В
Температурный дрейф	±20 мкм / °C
Температура среды	-40...+105°C
Температура окружающей среды	-40...+85°C
Номинальное давление в цилиндре	До 35 МПа
Питание	9...36 В DC (для мобильной техники)
Потребляемый ток	< 80 мА
Виброустойчивость	До 30 g (10...2000 Гц)
Ударопрочность	До 100 g (11 мс)
Материал измерительного стержня	Нержавеющая сталь 1.4404 (316L)
Позиционный магнит	Постоянный магнит (NdFeB); встроенный в поршень
Материал корпуса	Нержавеющая сталь; алюминиевый сплав
Электрическое соединение	M12 (8-pin); Deutsch DT04-08PA
Степень защиты	IP67
Соответствие стандартам	EN 61000-6-2/4, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО

Каталог магнитострикционных датчиков

 кит. pdf 2022/04/14
