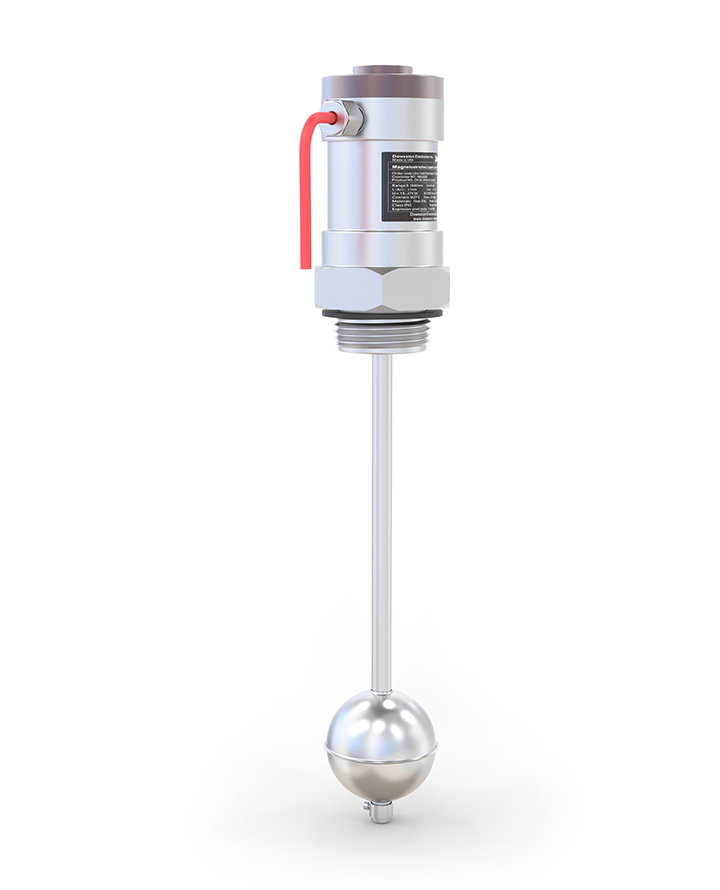

Магнитострикционный уровнемер с жёсткой штангой серии FTV-1600Q - фото продукта 1 DOWESTON

Магнитострикционный уровнемер с жёсткой штангой серии FTV-1600Q

Name: Магнитострикционный уровнемер с жёсткой штангой серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ МАГНИТОСТРИКЦИОННЫЙ УРОВНЕМЕР С ЖЁСТКОЙ ШТАНГОЙ

FTV-1600Q Серия Магнитострикционный уровнемер с жёсткой штангой

Высокоточный магнитострикционный датчик уровня с жёсткой конструкцией

FTV-1600Q — это магнитострикционный уровнемер с жёсткой штангой, предназначенный для высокоточного непрерывного измерения уровня жидкости.

Жёсткая конструкция штанги обеспечивает прямое измерение уровня без необходимости использования гибкого кабеля, что повышает точность и стабильность измерений. Принцип действия основан на эффекте магнитострикции. Встроенный HART-протокол обеспечивает двустороннюю цифровую связь с управляющей системой.

Подробнее

Особенности

Особенности продукта

Высокая точность: ±0.05% от диапазона
Жёсткая штанга: Стабильность и надёжность
Магнитострикционный принцип: Прямое измерение
HART протокол: Двусторонняя цифровая связь
Различные длины: До 6 м
Взрывозащищённое исполнение: Для опасных зон
Измерение температуры: Дополнительно (опция)

Области применения

Нефтегазовая отрасль: Резервуары хранения
Химическая промышленность: Высокоточные измерения
Нефтехимия: Технологические ёмкости
Энергетика: Водохранилища
Пищевая промышленность: Контроль уровня

Принцип работы

Магнитострикционный уровнемер FTV-1600Q Rigid состоит из жёсткой штанги с волноводом, поплавка с постоянным магнитом и электронного модуля. При подаче импульса тока на волновод вокруг него возникает кольцевое магнитное поле. В точке, где магнитное поле импульса встречается с полем магнитного поплавка, возникает волна Релея (магнитострикционная деформация), которая распространяется по волноводу к датчику. Время между излучением импульса и приходом волны точно измеряется и пересчитывается в расстояние до поплавка. Положение поплавка соответствует уровню жидкости.

Технические параметры

Технические характеристики

Параметр	Значение
Модель	FTV-1600Q Rigid Magnetostrictive (жёсткая штанга)
Принцип измерения	Магнитострикционный
Диапазон измерений	0...0.5 м ... 0...6 м
Точность	±0.05% от диапазона; ±0.5 мм
Разрешение	0.1 мм
Повторяемость	±0.01% от диапазона
Выходной сигнал	4-20 мА (двухпроводной); HART протокол
Питание	10...36 В DC (двухпроводная схема)
Дисплей	ЖК-дисплей (опция)
Длина штанги	0.5 м...6 м; по заказу
Материал штанги	Нержавеющая сталь 304/316L
Поплавок	Нержавеющая сталь; тантал; PTFE
Температура среды	-40...+125°C
Температура окружающей среды	-40...+85°C
Максимальное рабочее давление	До 16 МПа
Монтаж	Фланцевый; резьбовой
Взрывозащита	Ex ia IIC T6; Ex d IIC T6
Степень защиты	IP67
Соответствие стандартам	ГОСТ Р, CE, ATEX, IECEx, EAC
