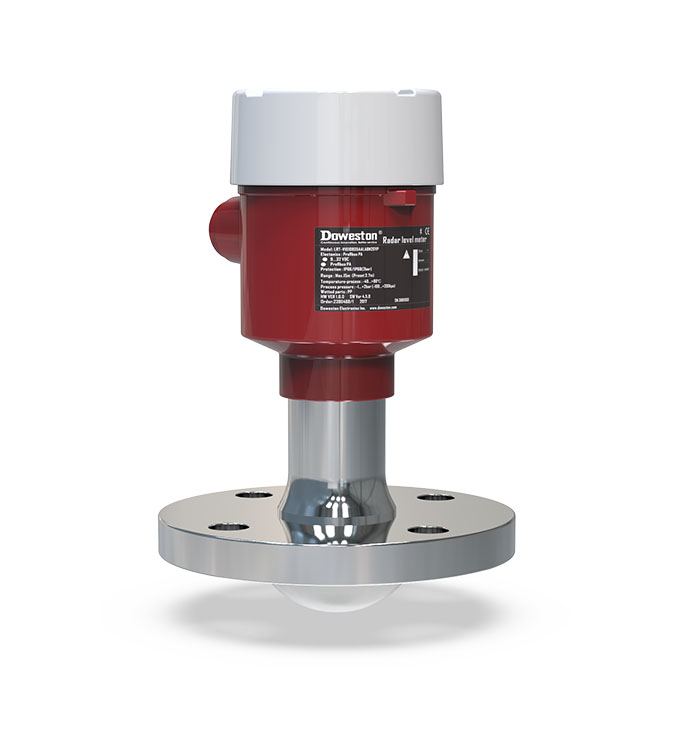

Радарный уровнемер серии LRT-G1640 (фланцевое исполнение) - фото продукта 1 DOWESTON

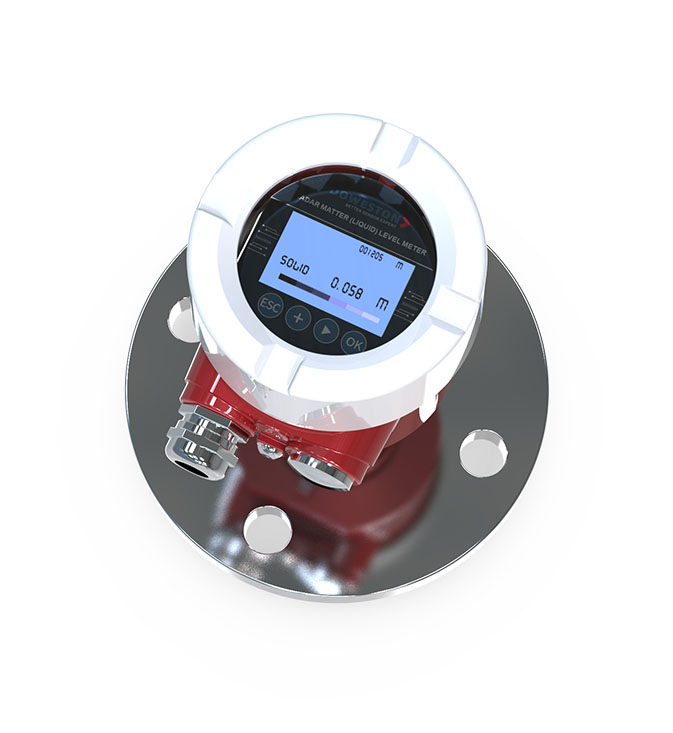

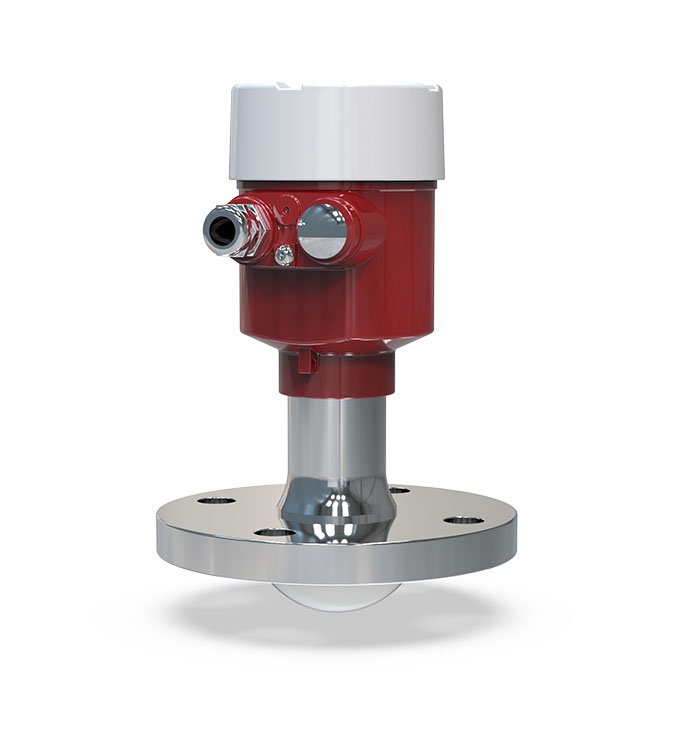

Радарный уровнемер серии LRT-G1640 (фланцевое исполнение)

Name: Радарный уровнемер серии LRT-G1640 (фланцевое исполнение)
Brand: DOWESTON

ФЛАНЦЕВАЯ СЕРИЯ РАДАРНЫХ УРОВНЕМЕРОВ LRT-G1640

Фланцевая серия LRT-G1640 Радарный уровнемер

Универсальный фланцевый радарный уровнемер 80 ГГц

LRT-G1640 серия — это универсальный фланцевый радарный уровнемер 80 ГГц, предназначенный для непрерывного измерения уровня жидкостей и сыпучих материалов в широком диапазоне применений.

Фланцевое присоединение обеспечивает надёжное герметичное соединение с резервуаром. Технология 80 ГГц FMCW обеспечивает высокую точность и узкий угол раскрытия луча, что позволяет работать в узких ёмкостях и при сильной запылённости.

Подробнее

Особенности

Особенности продукта

Технология 80 ГГц FMCW: Высокая точность и узкий луч
Фланцевое присоединение: Надёжное герметичное соединение
Универсальное применение: Жидкости и сыпучие материалы
Устойчивость к среде: Пыль, пар, агрессивные среды
Выход 4-20mA/HART: Интеграция в системы управления
Цифровой дисплей: Отображение уровня и температуры
Простая установка и настройка: Быстрый ввод в эксплуатацию

Области применения

Нефтегазовая отрасль: Резервуары для хранения нефтепродуктов
Химическая промышленность: Технологические ёмкости
Водоподготовка: Измерение уровня в резервуарах
Энергетика: Контроль уровня в котлах
Цементная промышленность: Силосы для цемента

Принцип работы

Радарный уровнемер использует технологию частотно-модулированных непрерывных волн (FMCW) на частоте 80 ГГц. Излучатель антенны передаёт микроволновой сигнал, частота которого линейно изменяется во времени. Сигнал отражается от поверхности измеряемой среды и принимается той же антенной. Разность частот между излучаемым и отражённым сигналом пропорциональна расстоянию до поверхности, что позволяет вычислить уровень среды. Высокая частота 80 ГГц обеспечивает узкий луч и высокую разрешающую способность.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемый параметр	Уровень жидкостей и сыпучих материалов
Диапазон измерения	0...30 м; 0...70 м (по заказу)
Точность измерения	±1 мм
Разрешение	1 мм
Метод измерения	Радарный (FMCW); 80 ГГц
Частота	80 ГГц (W-диапазон)
Угол раскрытия луча	4°; 8° (по заказу)
Температура среды	-40...+150°C
Температура окружающей среды	-40...+60°C
Давление процесса	-1...+40 бар
Выходной сигнал	4-20mA HART; RS485 Modbus
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Дисплей	ЖК; отображение уровня и температуры
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 5 Вт
Присоединение	Фланцевое DN50...DN100
Материал антенны	Нержавеющая сталь 316L; PTFE
Материал корпуса	Нержавеющая сталь; алюминий
Степень защиты	IP66 / IP67
Соответствие стандартам	ГОСТ Р, CE, EAC
