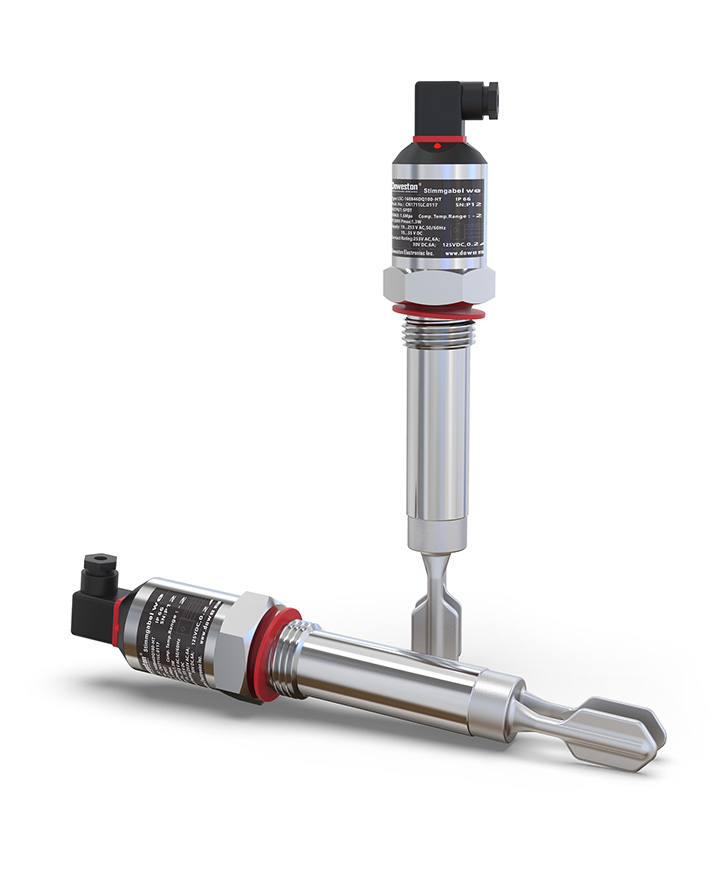

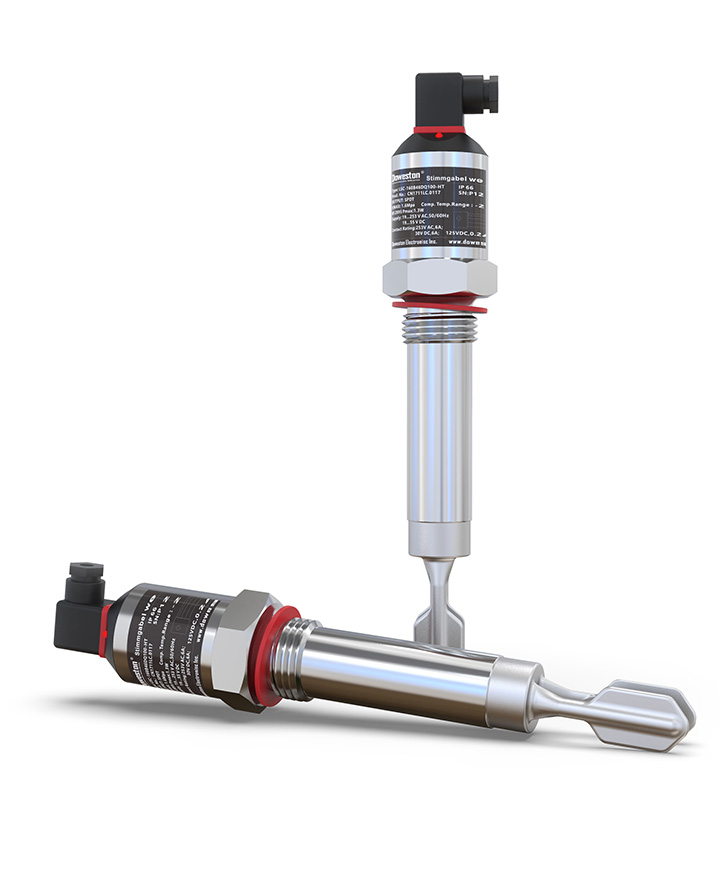

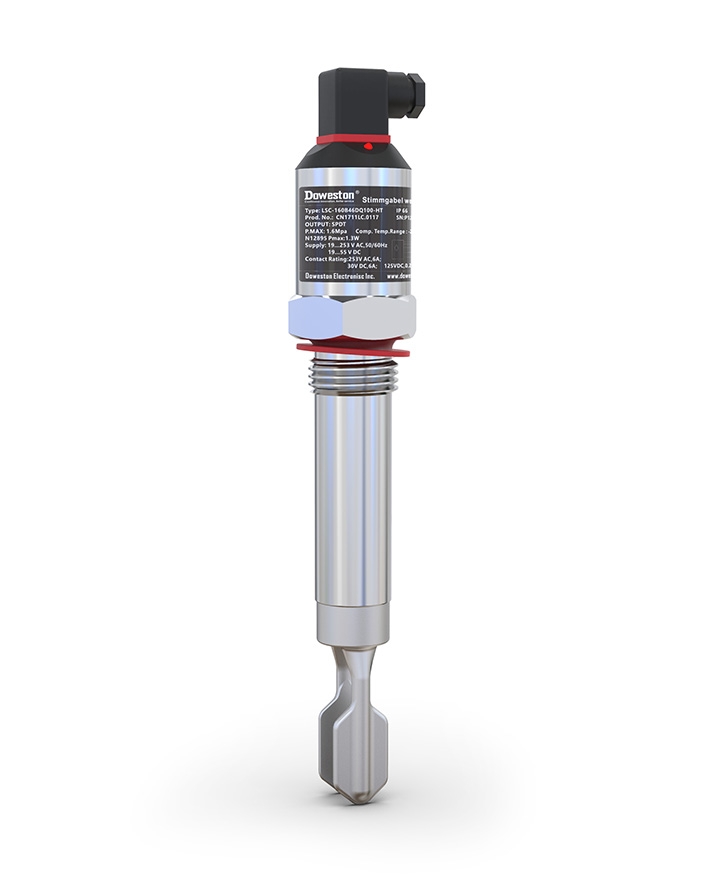

Камертонный выключатель уровня удлинённого исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

Камертонный выключатель уровня удлинённого исполнения серии FTV-1600Q

Name: Камертонный выключатель уровня удлинённого исполнения серии FTV-1600Q
Brand: DOWESTON

УДЛИНЁННЫЙ·КАМЕРТОННЫЙ ВЫКЛЮЧАТЕЛЬ УРОВНЯ FTV-1600Q

FTV-1600Q серия Камертонный выключатель уровня удлинённого исполнения

Удлинённый вибрационный уровнемер для глубоких резервуаров

FTV-1600Q — это камертонный выключатель уровня удлинённого исполнения, предназначенный для контроля предельных уровней жидкостей в глубоких резервуарах и ёмкостях.

Удлинённая конструкция со штангой из нержавеющей стали позволяет устанавливать вилку камертона на заданной глубине, в то время как электронный блок остаётся доступным для обслуживания на верхней части резервуара.

Подробнее

Особенности

Особенности продукта

Удлинённая конструкция: Для глубоких резервуаров
Вибрационный принцип: Надёжная работа в жидкостях
Нет движущихся частей: Долгий срок службы
Самоочищающаяся вилка: Не нуждается в обслуживании
Различные длины штанги: От 0.5 до 3 метров
Материалы на выбор: Нержавеющая сталь 304 / 316L
Релейный выход: Для сигнализации и управления

Области применения

Глубокие резервуары: Контроль нижнего и верхнего уровня
Нефтегазовая отрасль: Измерение уровня в вертикальных резервуарах

Химическая промышленность: Контроль уровня в ёмкостях

Системы водоочистки: Контроль уровня в отстойниках

Пищевая промышленность: Санитарное исполнение

Принцип работы

Пьезоэлектрический привод в верхней части датчика возбуждает механические колебания вилки камертона, расположенной на конце удлинённой штанги. При погружении вилки в жидкость частота колебаний уменьшается. Электронная схема обнаруживает это изменение и переключает релейный выход.

Технические параметры

Технические характеристики

Параметр Значение

Измеряемая среда Жидкости

Минимальная плотность 0.5 г/см³

Тип контактов Перекидной SPDT

Максимальный коммутируемый ток 5 А при 250 В AC

Максимальное напряжение 250 В AC; 30 В DC

Частота колебаний ~85 Гц

Время отклика 0.3...5 с (настраиваемое)

Температура среды -40...+150°C

Максимальное давление 16 бар; 40 бар (высокодавление)

Длина штанги 0.5...3 м (по заказу до 6 м)

Присоединение к процессу G1½; фланцевое DN50

Материал штанги и вилки Нержавеющая сталь 304; 316L

Материал корпуса Нержавеющая сталь 304; алюминиевый сплав

Уплотнения FKM; EPDM; PTFE

Питание 24 В DC; 220 В AC

Потребляемая мощность < 1 Вт

Степень защиты IP65 / IP67

Взрывозащита (опция) Ex ia IIC T6; Ex d IIC T6

Рабочая температура окружающей среды -40...+80°C

Соответствие стандартам ГОСТ Р, EN 61000-6, CE, EAC

Документация

Брошюра

Руководство по эксплуатации

Чертежи и ПО

3D модели продукции

 CN rar 2024/09/13
