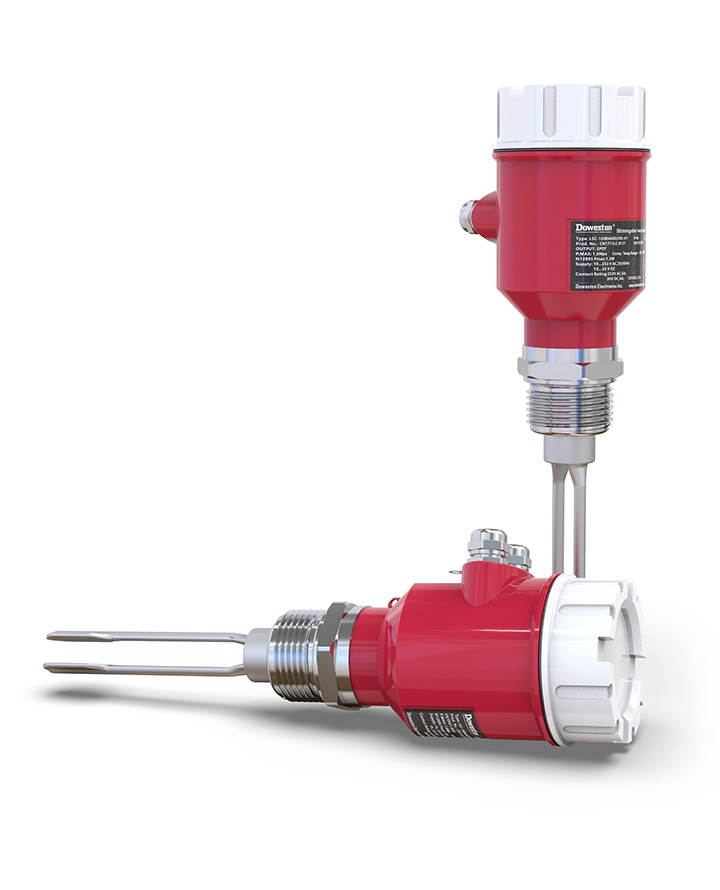

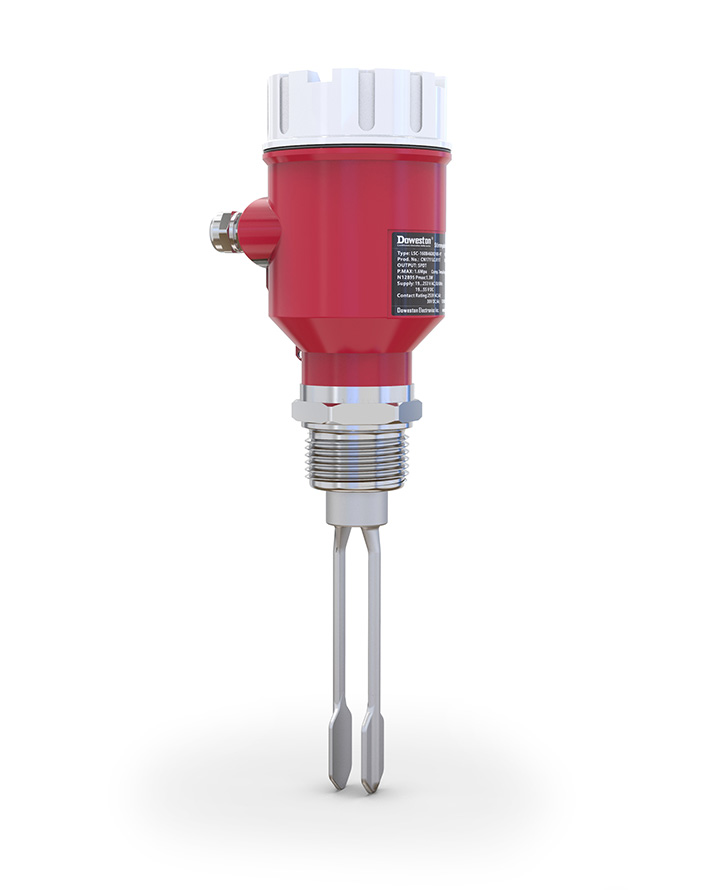

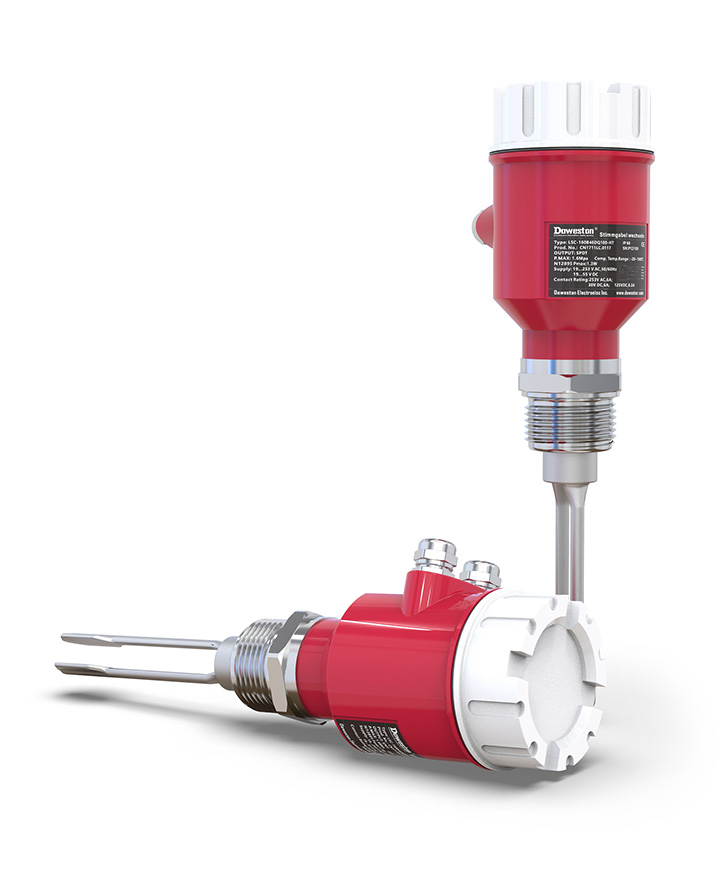

Камертонный вибрационный выключатель уровня во взрывозащищённом исполнении серии FTV-1600Q - фото продукта 1 DOWESTON

Камертонный вибрационный выключатель уровня во взрывозащищённом исполнении серии FTV-1600Q

Name: Камертонный вибрационный выключатель уровня во взрывозащищённом исполнении серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ КАМЕРТОННЫЙ ВИБРАЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ УРОВНЯ (ВЗРЫВОЗАЩИЩЁННОЕ ИСПОЛНЕНИЕ)

FTV-1600Q Серия Камертонный вибрационный выключатель уровня (взрывозащищённое исполнение)

Взрывозащищённый вибрационный датчик предельного уровня для опасных зон

FTV-1600Q — это взрывозащищённый камертонный (вибрационный) выключатель уровня, предназначенный для контроля предельного уровня жидкостей во взрывоопасных зонах.

Взрывозащищённое исполнение (Ex ia IIC T6 / Ex d IIC T6) обеспечивает безопасную работу во взрывоопасных средах, таких как нефтегазовая и химическая промышленность. Принцип действия основан на механическом резонансе камертона. Не зависит от свойств жидкости (плотность, вязкость, проводимость). Идеальное решение для опасных зон с требуемой взрывозащитой.

Подробнее

Особенности

Особенности продукта

Взрывозащищённое исполнение: Ex ia IIC T6; Ex d IIC T6
Камертонный принцип: Надёжная работа
Не зависит от свойств жидкости: Плотность, вязкость
Нет движущихся частей: Долговечность
Различные материалы: Нержавеющая сталь; PTFE
Различные выходы: NPN; PNP; релейный
Сертификация ATEX/IECEx: Международное признание

Области применения

Нефтегазовая отрасль: Резервуары во взрывоопасных зонах
Химическая промышленность: Опасные производства
Нефтехимия: Реакторы и ёмкости
Нефтепереработка: Технологические установки
Другие отрасли: Взрывоопасные зоны

Принцип работы

Камертонный выключатель уровня FTV-1600Q Ex состоит из двух камертонных пластин, приводимых в колебание пьезоэлектрическим приводом. Когда камертон находится в воздухе, он колеблется с собственной частотой резонанса. Когда жидкость покрывает камертон, частота колебаний уменьшается из-за гидравлического сопротивления. Электроника обнаруживает это изменение частоты и переключает выходной сигнал. Взрывозащищённая конструкция корпуса обеспечивает безопасную работу во взрывоопасных средах, предотвращая распространение искр наружу.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Ex Tuning Fork (взрывозащищённый)

Принцип измерения Вибрационный (камертонный, пьезоэлектрический)

Применение Жидкости (вязкость до 10000 мм²/с)

Частота резонанса ~85 Гц

Время отклика 0.3...3 с (настраивается)

Выходной сигнал NPN; PNP; релейный (SPDT)

Питание 12...30 В DC; 220 В AC (релейный)

Максимальный ток нагрузки 100 мА (транзисторный); 5 А (релейный)

Материал камертона Нержавеющая сталь 316L; PTFE

Материал корпуса Нержавеющая сталь; алюминиевый сплав

Монтаж Резьбовой G1"; G1/2"; фланцевый

Длина камертона 50 мм; 100 мм; по заказу

Температура среды -40...+150°C; +200°C (кратковременно)

Максимальное рабочее давление До 10 МПа

Температура окружающей среды -40...+70°C

Степень защиты IP66 / IP67

Взрывозащита Ex ia IIC T6; Ex d IIC T6

Соответствие стандартам ГОСТ Р, CE, ATEX, IECEx, EAC
