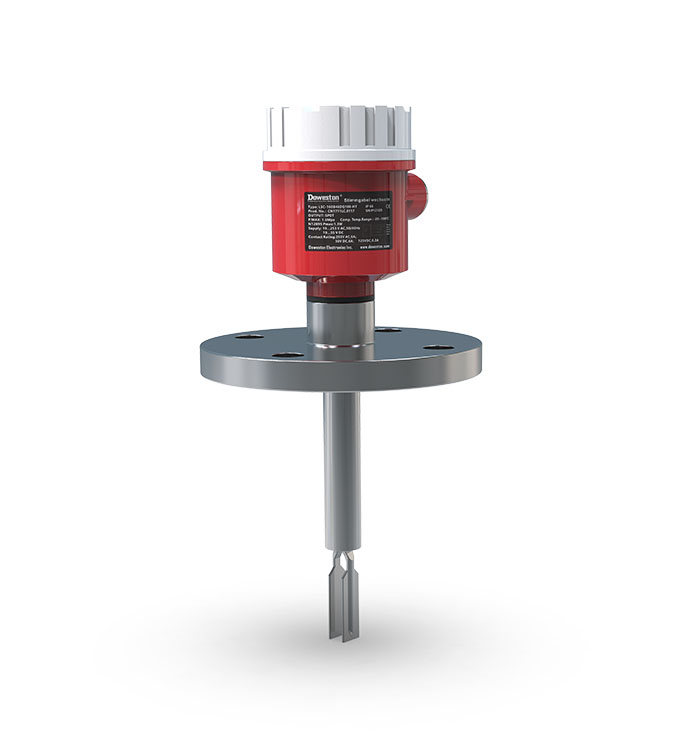

Фланцевый камертонный вибрационный выключатель уровня серии FTV-1600Q - фото продукта 1 DOWESTON

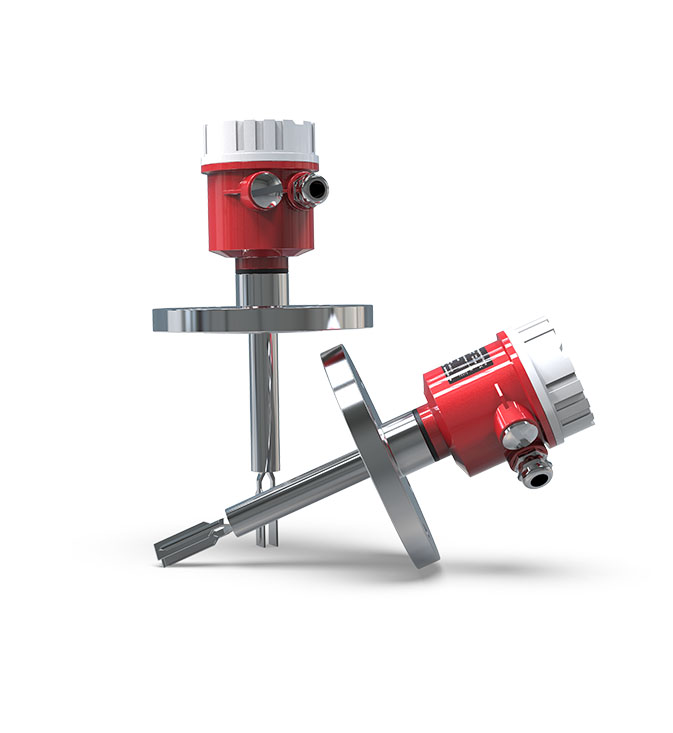

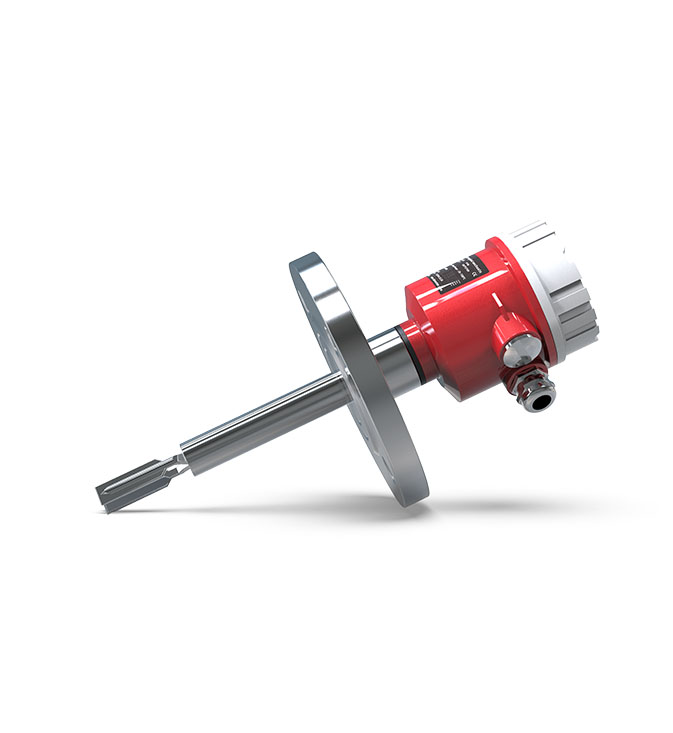

Фланцевый камертонный вибрационный выключатель уровня серии FTV-1600Q - фото продукта 2 DOWESTON

Фланцевый камертонный вибрационный выключатель уровня серии FTV-1600Q - фото продукта 3 DOWESTON

Фланцевый камертонный вибрационный выключатель уровня серии FTV-1600Q

Name: Фланцевый камертонный вибрационный выключатель уровня серии FTV-1600Q
Brand: DOWESTON

ФЛАНЦЕВЫЙ·КАМЕРТОННЫЙ ВИБРАЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ УРОВНЯ FTV-1600Q

FTV-1600Q серия Фланцевый камертонный вибрационный выключатель уровня

Надёжный вибрационный уровнемер для жидкостей с фланцевым присоединением

FTV-1600Q — это фланцевый камертонный вибрационный выключатель уровня, предназначенный для контроля предельных уровней жидкостей в резервуарах и ёмкостях с фланцевым присоединением.

Прибор использует пьезоэлектрический привод для возбуждения механических колебаний вилки камертона. При погружении в жидкость частота колебаний изменяется, что обнаруживается электронной схемой и переключает релейный выход. Фланцевое присоединение обеспечивает надёжное герметичное соединение.

Подробнее

Особенности

Особенности продукта

Фланцевое присоединение: Для больших давлений и агрессивных сред
Вибрационный принцип: Надёжная работа в жидкостях
Нет движущихся частей: Долгий срок службы
Самоочищающаяся вилка: Не нуждается в обслуживании
Для вязких жидкостей: Устойчив к налипанию
Различные материалы: Нержавеющая сталь 316L, PTFE
Релейный выход: Для сигнализации и управления

Области применения

Химическая промышленность: Контроль уровня агрессивных жидкостей
Нефтегазовая отрасль: Высокодавление и высокая температура
Пищевая промышленность: Санитарное исполнение
Системы водоснабжения: Защита насосов от сухого хода
Технологические ёмкости: Предельный контроль уровня

Принцип работы

Пьезоэлектрический привод возбуждает механические колебания вилки камертона на собственной частоте. При погружении вилки в жидкость частота колебаний уменьшается. Электронная схема обнаруживает это изменение и переключает релейный выход. При выходе вилки из жидкости частота колебаний возвращается к исходному значению.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости
Минимальная плотность	0.5 г/см³
Тип контактов	Перекидной SPDT
Максимальный коммутируемый ток	5 А при 250 В AC
Максимальное напряжение	250 В AC; 30 В DC
Частота колебаний	~85 Гц
Время отклика	0.3...5 с (настраиваемое)
Температура среды	-40...+150°C; -60...+250°C (высокотемпературный)
Максимальное давление	40 бар; 100 бар (высокодавление)
Присоединение к процессу	Фланцевое DN25...DN100
Материал вилки	Нержавеющая сталь 316L
Покрытие вилки	PTFE (по заказу)
Материал корпуса	Нержавеющая сталь 304; алюминиевый сплав
Уплотнения	FKM; EPDM; PTFE
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 1 Вт
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex ia IIC T6; Ex d IIC T6
Рабочая температура окружающей среды	-40...+80°C
Соответствие стандартам	ГОСТ Р, EN 61000-6, CE, EAC
