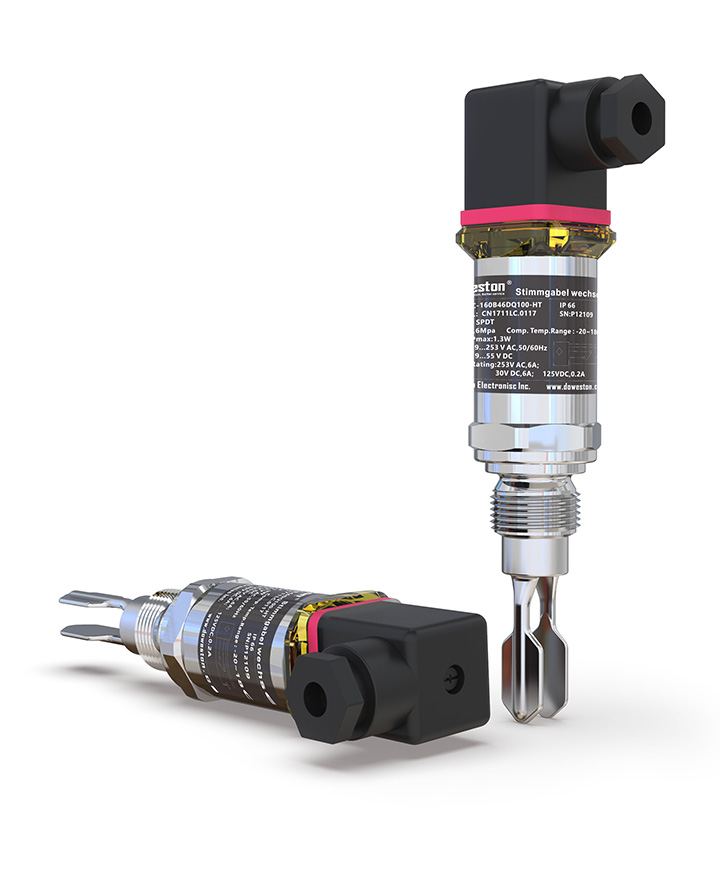

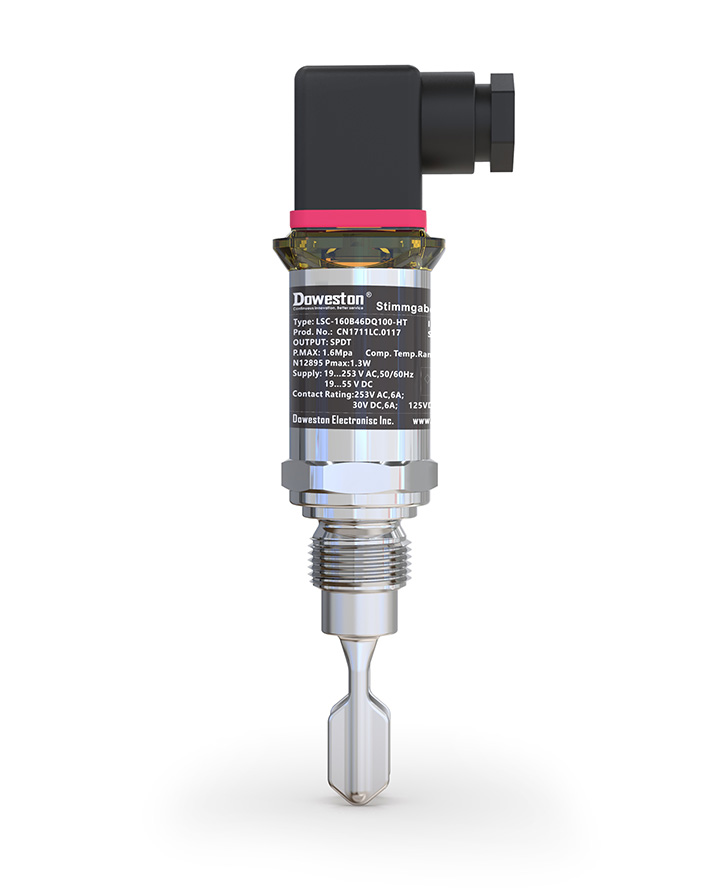

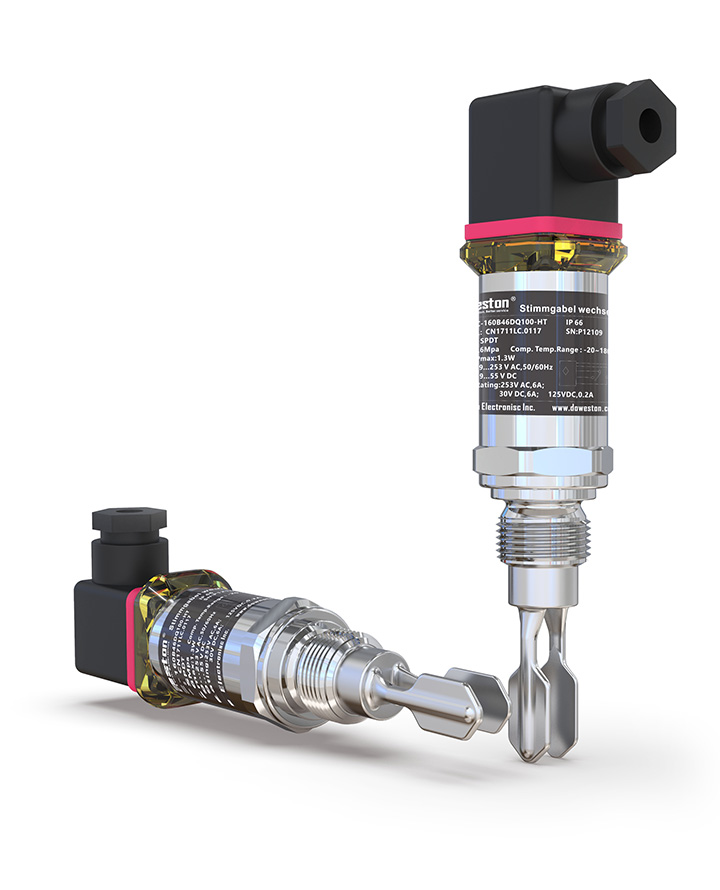

Камертонный вибрационный выключатель уровня Mini серии FTV-1600Q - фото продукта 1 DOWESTON

Камертонный вибрационный выключатель уровня Mini серии FTV-1600Q

Name: Камертонный вибрационный выключатель уровня Mini серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ МИНИ КАМЕРТОННЫЙ ВИБРАЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ УРОВНЯ

FTV-1600Q Серия Мини камертонный вибрационный выключатель уровня

Компактный вибрационный датчик предельного уровня для жидкостей

FTV-1600Q — это компактный камертонный (вибрационный) выключатель уровня, предназначенный для контроля предельного уровня жидкостей в небольших ёмкостях и системах.

Миниатюрная конструкция позволяет устанавливать прибор в узких местах и небольших ёмкостях. Принцип действия основан на механическом резонансе камертона: when камертон свободен, он колеблется с собственной частотой; когда жидкость покрывает камертон, частота колебаний изменяется, что активирует выходной сигнал. Не зависит от свойств жидкости (плотность, вязкость, проводимость).

Подробнее

Особенности

Особенности продукта

Миниатюрный размер: Установка в узких местах
Камертонный принцип: Надёжная работа
Не зависит от свойств жидкости: Плотность, вязкость
Нет движущихся частей: Долговечность
Различные материалы: Нержавеющая сталь; PTFE
Различные выходы: NPN; PNP; релейный
Простая установка: Резьбовое соединение

Области применения

Гидравлические системы: Контроль уровня масла
Системы охлаждения: Резервуары
Сигнализация перелива: Предотвращение переполнения

Небольшие ёмкости: Локальные баки

Общие применения: Контроль жидкостей

Принцип работы

Камертонный выключатель уровня FTV-1600Q Mini состоит из двух камертонных пластин, приводимых в колебание пьезоэлектрическим приводом. Когда камертон находится в воздухе, он колеблется с собственной частотой резонанса. Когда жидкость покрывает камертон, частота колебаний уменьшается из-за гидравлического сопротивления. Электроника обнаруживает это изменение частоты и переключает выходной сигнал. Когда уровень жидкости падает и камертон снова оказывается в воздухе, колебания восстанавливаются, и сигнал возвращается в исходное состояние.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Mini Tuning Fork (мини камертонный)

Принцип измерения Вибрационный (камертонный, пьезоэлектрический)

Применение Жидкости (вязкость до 10000 мм²/с)

Частота резонанса ~85 Гц

Время отклика 0.3...3 с (настраивается)

Выходной сигнал NPN; PNP; релейный (SPDT)

Питание 12...30 В DC; 220 В AC (релейный)

Максимальный ток нагрузки 100 мА (транзисторный); 5 А (релейный)

Материал камертона Нержавеющая сталь 316L; PTFE

Материал корпуса Нержавеющая сталь; PP

Монтаж Резьбовой G1/2"; M18×1.5

Длина камертона 30 мм (мини); 50 мм (стандарт)

Температура среды -40...+150°C; +200°C (кратковременно)

Максимальное рабочее давление До 10 МПа

Температура окружающей среды -40...+70°C

Степень защиты IP65; IP67

Взрывозащита Ex ia IIC T6 (по заказу)

Соответствие стандартам ГОСТ Р, CE, ATEX, EAC
