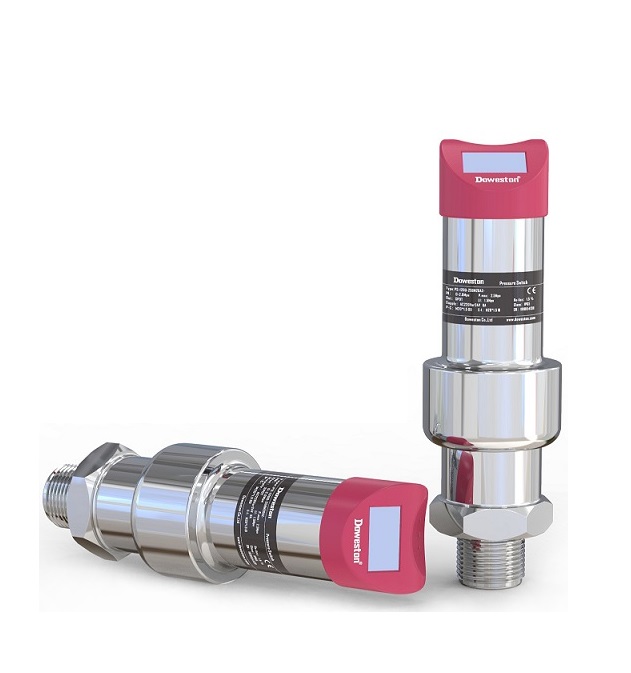

Реле давления с цифровой индикацией на монокристаллическом кремнии серии PSC-120

Name: Реле давления с цифровой индикацией на монокристаллическом кремнии серии PSC-120
Brand: DOWESTON

РЕЛЕ ДАВЛЕНИЯ (С ИНДИКАЦИЕЙ, МОНОКРИСТАЛЛИЧЕСКИЙ КРЕМНИЙ) PSC-120

PSC-120 серия Реле давления с цифровой индикацией на монокристаллическом кремнии

Интеллектуальный электронный прессостат с цифровым дисплеем

PSC-120 — это интеллектуальное реле давления с цифровой индикацией, использующее монокристаллический кремниевый сенсор для высокоточного измерения и контроля давления в промышленных процессах.

Прибор сочетает в себе функции датчика давления и реле давления. Встроенный цифровой дисплей отображает текущее давление и состояние реле. Пользователь может программировать уставки переключения через меню на дисплее.

Подробнее

Особенности

Особенности продукта

Монокристаллический кремниевый сенсор: Высокая точность и стабильность
Цифровой дисплей: Отображение текущего давления
Программируемые уставки: Настройка через меню
2 релейных выхода: Для управления и сигнализации
Выход 4-20mA: Для передачи данных в систему управления
Компактная конструкция: Простой монтаж
Высокая перегрузочная способность: Надёжность при пиковых нагрузках

Области применения

Гидравлические системы: Контроль и сигнализация давления
Пневматические системы: Управление компрессорами
Системы водоснабжения: Защита насосов от сухого хода
Промышленные установки: Технологический контроль давления
Нефтегазовая отрасль: Мониторинг и защита оборудования

Принцип работы

Монокристаллический кремниевый сенсор измеряет давление и преобразует его в электрический сигнал. Микропроцессор обрабатывает сигнал, отображает текущее давление на цифровом дисплее и сравнивает его с программируемыми уставками. При достижении заданного давления релейные выходы переключаются, управляя внешними устройствами.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемые среды	Жидкости и газы, совместимые с нержавеющей сталью
Диапазон измерения	0...1 бар до 0...600 бар
Точность измерения	±0.25% от диапазона; ±0.1% (опция)
Долговременная стабильность	< 0.1% в год
Температурный коэффициент (ноль)	±0.05% / 10 K от диапазона
Температурный коэффициент (диапазон)	±0.05% / 10 K от диапазона
Температура среды	-40...+125°C
Перегрузочная способность	2× от диапазона
Разрушающее давление	5× от диапазона
Релейные выходы	2 реле SPDT; 5 А при 250 В AC
Аналоговый выход	4-20mA (нагрузка до 600 Ом)
Дисплей	Светодиодный, 4 разряда; отображение давления и единиц
Единицы измерения	бар, мбар, кПа, МПа, psi, кгс/см²
Гистерезис переключения	Программируемый от 0.1% до 100% диапазона
Время переключения	< 10 мс
Питание	12...36 В DC; 85...265 В AC
Присоединение к процессу	G½; ½ NPT; M20×1.5
Материал сенсора	Монокристаллический кремний; нержавеющая сталь 316L
Материал корпуса	Нержавеющая сталь 304
Соответствие стандартам	ГОСТ Р, EN 61000-6, CE, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО

Датчики давления для гигиенической промышленности

 кит. PDF 2022/02/10

Инструкция по установке датчиков давления

 кит. PDF 2022/02/10

Быстрая проверка связи

 кит. zip 2022/02/10
Клиентское ПО для связи

 кит. zip 2022/02/10
